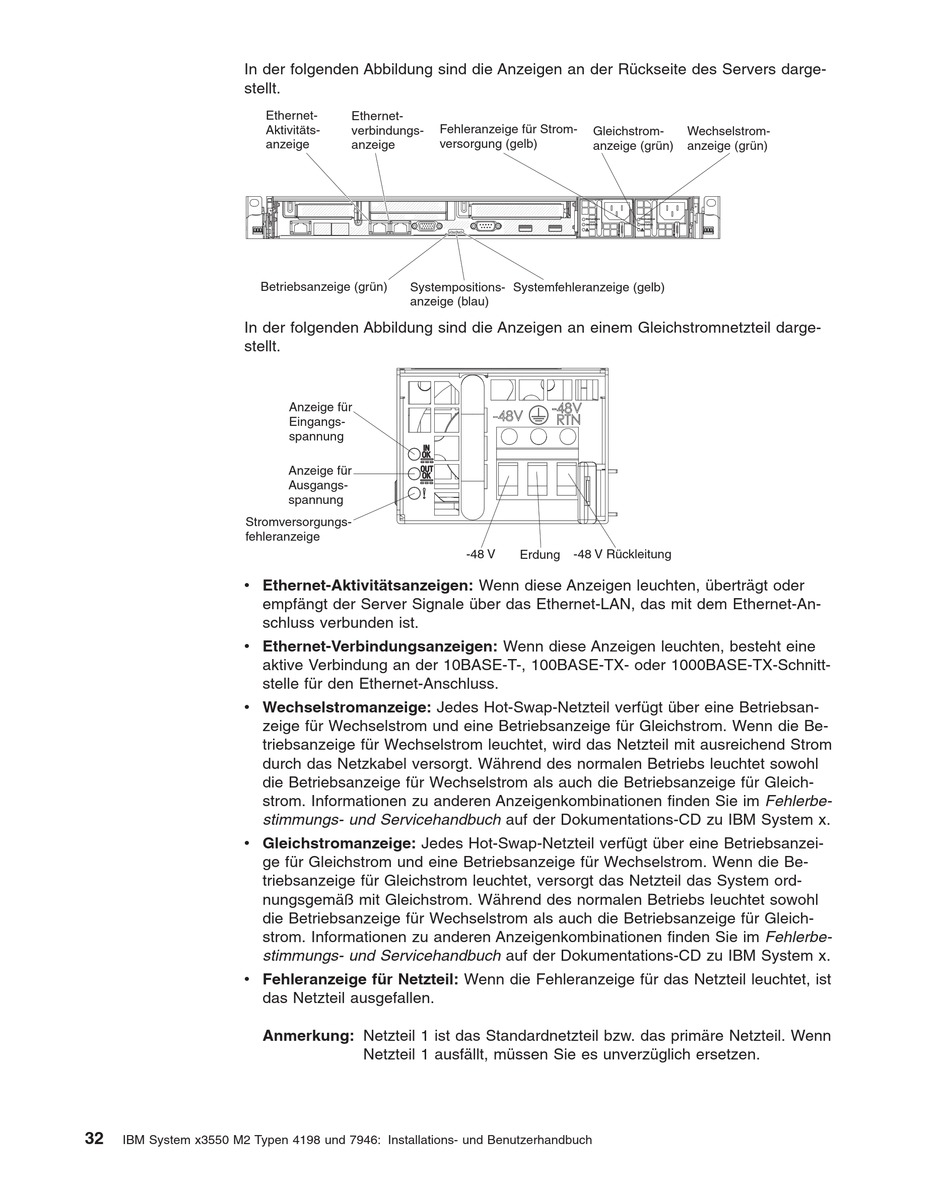

In der folgenden Abbildung sind die Anzeigen an der Rückseite des Servers darge-
stellt.
In der folgenden Abbildung sind die Anzeigen an einem Gleichstromnetzteil darge-
stellt.
Stromversorgungs-
fehleranzeige
v Ethernet-Aktivitätsanzeigen: Wenn diese Anzeigen leuchten, überträgt oder
v Ethernet-Verbindungsanzeigen: Wenn diese Anzeigen leuchten, besteht eine
v Wechselstromanzeige: Jedes Hot-Swap-Netzteil verfügt über eine Betriebsan-
v Gleichstromanzeige: Jedes Hot-Swap-Netzteil verfügt über eine Betriebsanzei-
v Fehleranzeige für Netzteil: Wenn die Fehleranzeige für das Netzteil leuchtet, ist
32
IBM System x3550 M2 Typen 4198 und 7946: Installations- und Benutzerhandbuch
Ethernet-
Ethernet-
Aktivitäts-
verbindungs-
anzeige
anzeige
Betriebsanzeige (grün)
Systempositions-
anzeige (blau)
Anzeige für
Eingangs-
spannung
Anzeige für
Ausgangs-
spannung
empfängt der Server Signale über das Ethernet-LAN, das mit dem Ethernet-An-
schluss verbunden ist.
aktive Verbindung an der 10BASE-T-, 100BASE-TX- oder 1000BASE-TX-Schnitt-
stelle für den Ethernet-Anschluss.
zeige für Wechselstrom und eine Betriebsanzeige für Gleichstrom. Wenn die Be-
triebsanzeige für Wechselstrom leuchtet, wird das Netzteil mit ausreichend Strom
durch das Netzkabel versorgt. Während des normalen Betriebs leuchtet sowohl
die Betriebsanzeige für Wechselstrom als auch die Betriebsanzeige für Gleich-
strom. Informationen zu anderen Anzeigenkombinationen finden Sie im Fehlerbe-
stimmungs- und Servicehandbuch auf der Dokumentations-CD zu IBM System x.
ge für Gleichstrom und eine Betriebsanzeige für Wechselstrom. Wenn die Be-
triebsanzeige für Gleichstrom leuchtet, versorgt das Netzteil das System ord-
nungsgemäß mit Gleichstrom. Während des normalen Betriebs leuchtet sowohl
die Betriebsanzeige für Wechselstrom als auch die Betriebsanzeige für Gleich-
strom. Informationen zu anderen Anzeigenkombinationen finden Sie im Fehlerbe-
stimmungs- und Servicehandbuch auf der Dokumentations-CD zu IBM System x.
das Netzteil ausgefallen.
Anmerkung: Netzteil 1 ist das Standardnetzteil bzw. das primäre Netzteil. Wenn
Netzteil 1 ausfällt, müssen Sie es unverzüglich ersetzen.
Fehleranzeige für Strom-
Gleichstrom-
versorgung (gelb)
anzeige (grün)
Wechselstrom
Gleichstrom
Systemfehleranzeige (gelb)
-48 V
Erdung
-48 V Rückleitung
Wechselstrom-
anzeige (grün)
Wechselstrom
Gleichstrom
