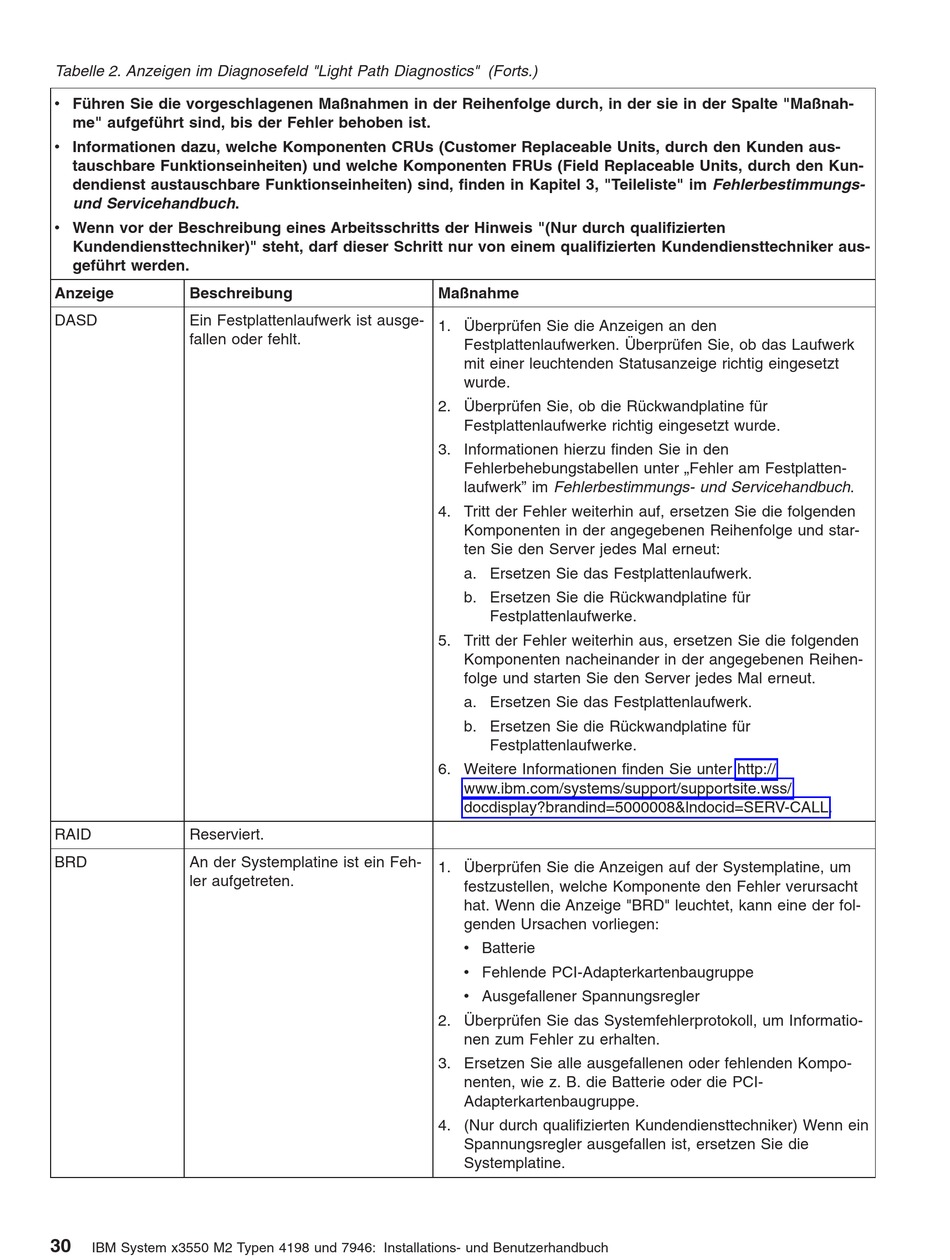

Tabelle 2. Anzeigen im Diagnosefeld "Light Path Diagnostics" (Forts.)
v Führen Sie die vorgeschlagenen Maßnahmen in der Reihenfolge durch, in der sie in der Spalte "Maßnah-
me" aufgeführt sind, bis der Fehler behoben ist.
v Informationen dazu, welche Komponenten CRUs (Customer Replaceable Units, durch den Kunden aus-
tauschbare Funktionseinheiten) und welche Komponenten FRUs (Field Replaceable Units, durch den Kun-
dendienst austauschbare Funktionseinheiten) sind, finden in Kapitel 3, "Teileliste" im Fehlerbestimmungs-
und Servicehandbuch.
v Wenn vor der Beschreibung eines Arbeitsschritts der Hinweis "(Nur durch qualifizierten
Kundendiensttechniker)" steht, darf dieser Schritt nur von einem qualifizierten Kundendiensttechniker aus-
geführt werden.
Anzeige
Beschreibung
DASD
Ein Festplattenlaufwerk ist ausge-
fallen oder fehlt.
RAID
Reserviert.
BRD
An der Systemplatine ist ein Feh-
ler aufgetreten.
30
IBM System x3550 M2 Typen 4198 und 7946: Installations- und Benutzerhandbuch
Maßnahme
1. Überprüfen Sie die Anzeigen an den
Festplattenlaufwerken. Überprüfen Sie, ob das Laufwerk
mit einer leuchtenden Statusanzeige richtig eingesetzt
wurde.
2. Überprüfen Sie, ob die Rückwandplatine für
Festplattenlaufwerke richtig eingesetzt wurde.
3. Informationen hierzu finden Sie in den
Fehlerbehebungstabellen unter „Fehler am Festplatten-
laufwerk" im Fehlerbestimmungs- und Servicehandbuch.
4. Tritt der Fehler weiterhin auf, ersetzen Sie die folgenden
Komponenten in der angegebenen Reihenfolge und star-
ten Sie den Server jedes Mal erneut:
a. Ersetzen Sie das Festplattenlaufwerk.
b. Ersetzen Sie die Rückwandplatine für
Festplattenlaufwerke.
5. Tritt der Fehler weiterhin aus, ersetzen Sie die folgenden
Komponenten nacheinander in der angegebenen Reihen-
folge und starten Sie den Server jedes Mal erneut.
a. Ersetzen Sie das Festplattenlaufwerk.
b. Ersetzen Sie die Rückwandplatine für
Festplattenlaufwerke.
6. Weitere Informationen finden Sie unter http://
www.ibm.com/systems/support/supportsite.wss/
docdisplay?brandind=5000008&lndocid=SERV-CALL.
1. Überprüfen Sie die Anzeigen auf der Systemplatine, um
festzustellen, welche Komponente den Fehler verursacht
hat. Wenn die Anzeige "BRD" leuchtet, kann eine der fol-
genden Ursachen vorliegen:
v Batterie
v Fehlende PCI-Adapterkartenbaugruppe
v Ausgefallener Spannungsregler
2. Überprüfen Sie das Systemfehlerprotokoll, um Informatio-
nen zum Fehler zu erhalten.
3. Ersetzen Sie alle ausgefallenen oder fehlenden Kompo-
nenten, wie z. B. die Batterie oder die PCI-
Adapterkartenbaugruppe.
4. (Nur durch qualifizierten Kundendiensttechniker) Wenn ein
Spannungsregler ausgefallen ist, ersetzen Sie die
Systemplatine.
