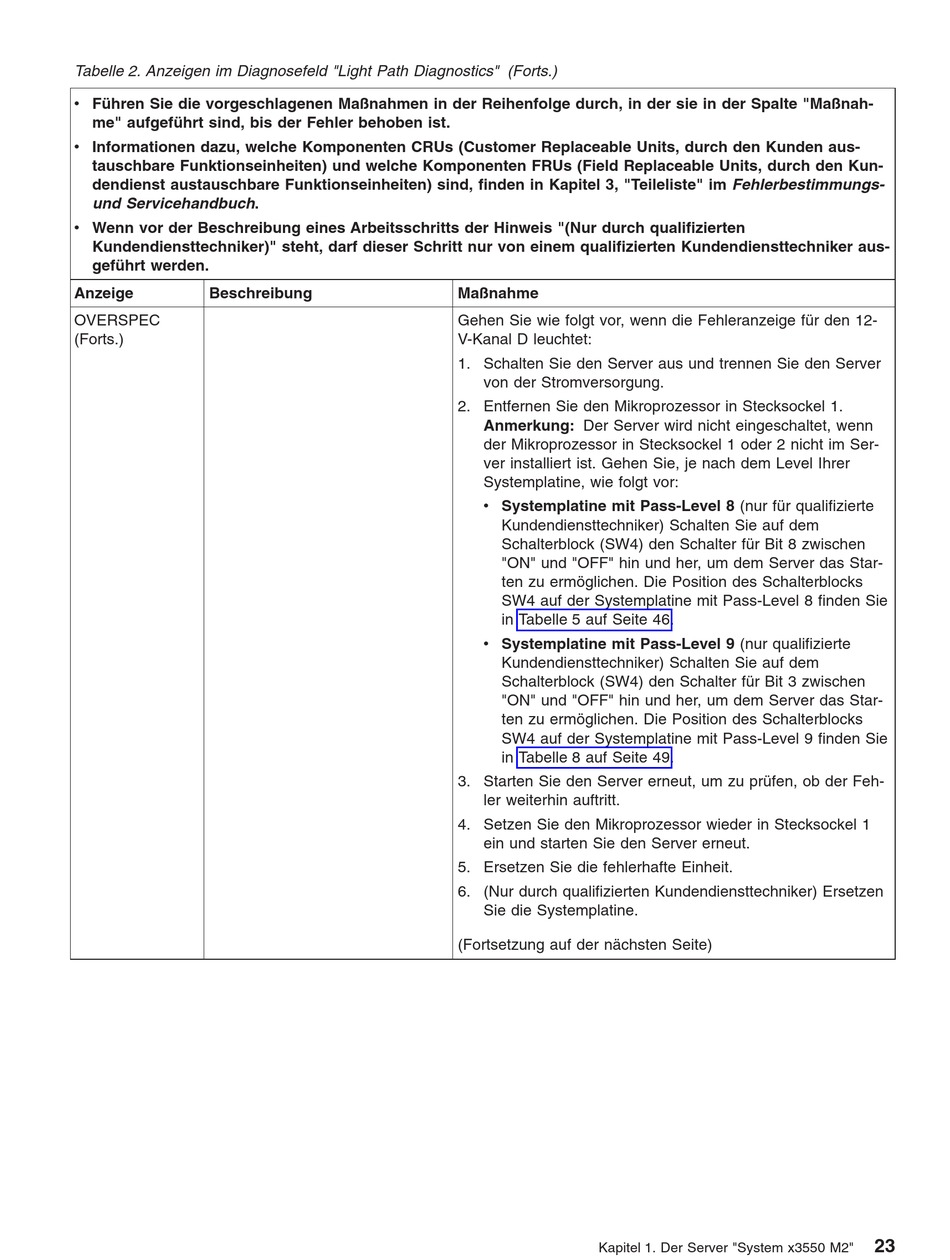

Tabelle 2. Anzeigen im Diagnosefeld "Light Path Diagnostics" (Forts.)
v Führen Sie die vorgeschlagenen Maßnahmen in der Reihenfolge durch, in der sie in der Spalte "Maßnah-
me" aufgeführt sind, bis der Fehler behoben ist.
v Informationen dazu, welche Komponenten CRUs (Customer Replaceable Units, durch den Kunden aus-
tauschbare Funktionseinheiten) und welche Komponenten FRUs (Field Replaceable Units, durch den Kun-
dendienst austauschbare Funktionseinheiten) sind, finden in Kapitel 3, "Teileliste" im Fehlerbestimmungs-
und Servicehandbuch.
v Wenn vor der Beschreibung eines Arbeitsschritts der Hinweis "(Nur durch qualifizierten
Kundendiensttechniker)" steht, darf dieser Schritt nur von einem qualifizierten Kundendiensttechniker aus-
geführt werden.
Anzeige
Beschreibung
OVERSPEC
(Forts.)
Maßnahme
Gehen Sie wie folgt vor, wenn die Fehleranzeige für den 12-
V-Kanal D leuchtet:
1. Schalten Sie den Server aus und trennen Sie den Server
von der Stromversorgung.
2. Entfernen Sie den Mikroprozessor in Stecksockel 1.
Anmerkung: Der Server wird nicht eingeschaltet, wenn
der Mikroprozessor in Stecksockel 1 oder 2 nicht im Ser-
ver installiert ist. Gehen Sie, je nach dem Level Ihrer
Systemplatine, wie folgt vor:
v Systemplatine mit Pass-Level 8 (nur für qualifizierte
Kundendiensttechniker) Schalten Sie auf dem
Schalterblock (SW4) den Schalter für Bit 8 zwischen
"ON" und "OFF" hin und her, um dem Server das Star-
ten zu ermöglichen. Die Position des Schalterblocks
SW4 auf der Systemplatine mit Pass-Level 8 finden Sie
in Tabelle 5 auf Seite 46.
v Systemplatine mit Pass-Level 9 (nur qualifizierte
Kundendiensttechniker) Schalten Sie auf dem
Schalterblock (SW4) den Schalter für Bit 3 zwischen
"ON" und "OFF" hin und her, um dem Server das Star-
ten zu ermöglichen. Die Position des Schalterblocks
SW4 auf der Systemplatine mit Pass-Level 9 finden Sie
in Tabelle 8 auf Seite 49.
3. Starten Sie den Server erneut, um zu prüfen, ob der Feh-
ler weiterhin auftritt.
4. Setzen Sie den Mikroprozessor wieder in Stecksockel 1
ein und starten Sie den Server erneut.
5. Ersetzen Sie die fehlerhafte Einheit.
6. (Nur durch qualifizierten Kundendiensttechniker) Ersetzen
Sie die Systemplatine.
(Fortsetzung auf der nächsten Seite)
Kapitel 1. Der Server "System x3550 M2"
23
