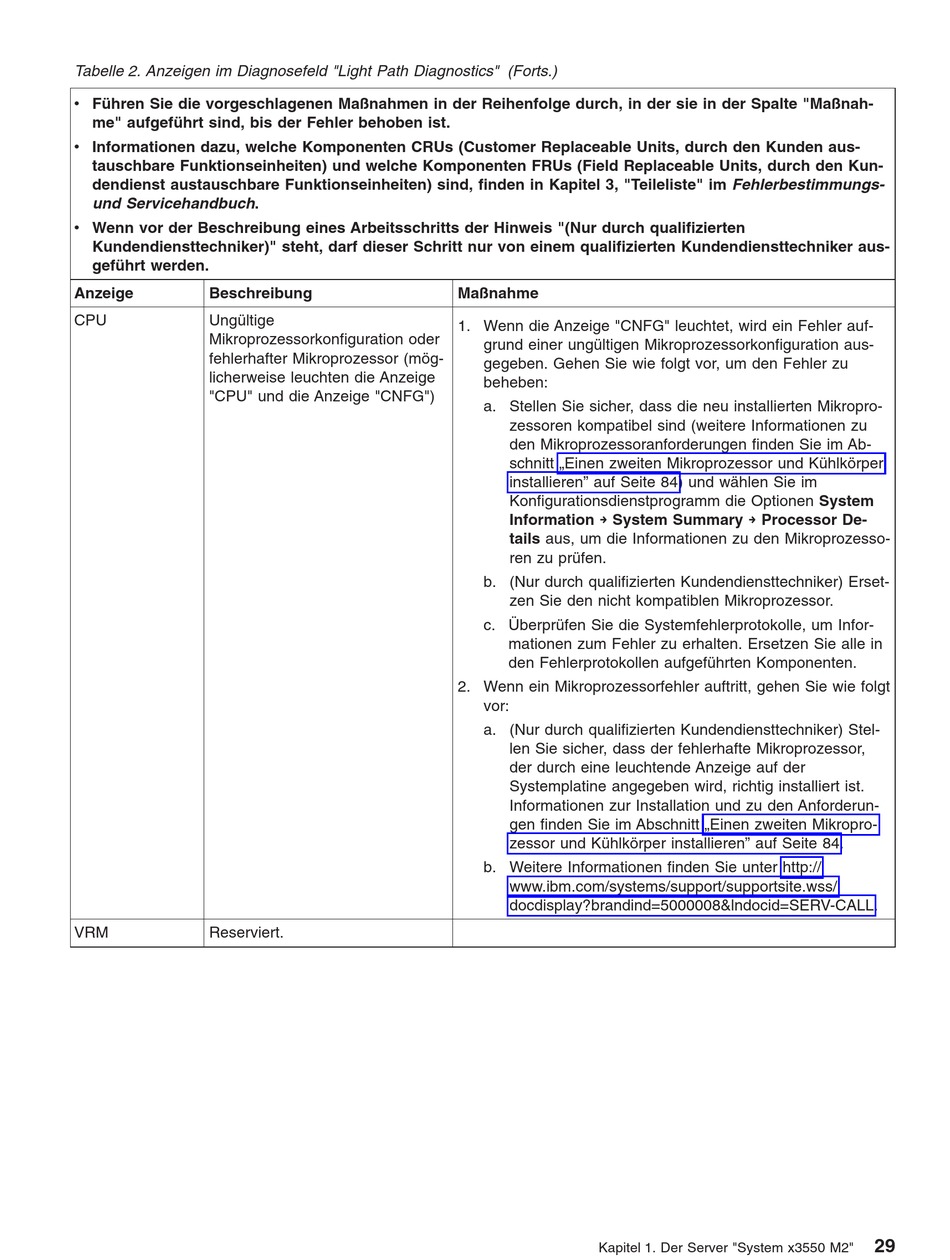

Tabelle 2. Anzeigen im Diagnosefeld "Light Path Diagnostics" (Forts.)
v Führen Sie die vorgeschlagenen Maßnahmen in der Reihenfolge durch, in der sie in der Spalte "Maßnah-
me" aufgeführt sind, bis der Fehler behoben ist.
v Informationen dazu, welche Komponenten CRUs (Customer Replaceable Units, durch den Kunden aus-
tauschbare Funktionseinheiten) und welche Komponenten FRUs (Field Replaceable Units, durch den Kun-
dendienst austauschbare Funktionseinheiten) sind, finden in Kapitel 3, "Teileliste" im Fehlerbestimmungs-
und Servicehandbuch.
v Wenn vor der Beschreibung eines Arbeitsschritts der Hinweis "(Nur durch qualifizierten
Kundendiensttechniker)" steht, darf dieser Schritt nur von einem qualifizierten Kundendiensttechniker aus-
geführt werden.
Anzeige
Beschreibung
CPU
Ungültige
Mikroprozessorkonfiguration oder
fehlerhafter Mikroprozessor (mög-
licherweise leuchten die Anzeige
"CPU" und die Anzeige "CNFG")
VRM
Reserviert.
Maßnahme
1. Wenn die Anzeige "CNFG" leuchtet, wird ein Fehler auf-
grund einer ungültigen Mikroprozessorkonfiguration aus-
gegeben. Gehen Sie wie folgt vor, um den Fehler zu
beheben:
a. Stellen Sie sicher, dass die neu installierten Mikropro-
zessoren kompatibel sind (weitere Informationen zu
den Mikroprozessoranforderungen finden Sie im Ab-
schnitt „Einen zweiten Mikroprozessor und Kühlkörper
installieren" auf Seite 84) und wählen Sie im
Konfigurationsdienstprogramm die Optionen System
Information → System Summary → Processor De-
tails aus, um die Informationen zu den Mikroprozesso-
ren zu prüfen.
b. (Nur durch qualifizierten Kundendiensttechniker) Erset-
zen Sie den nicht kompatiblen Mikroprozessor.
c. Überprüfen Sie die Systemfehlerprotokolle, um Infor-
mationen zum Fehler zu erhalten. Ersetzen Sie alle in
den Fehlerprotokollen aufgeführten Komponenten.
2. Wenn ein Mikroprozessorfehler auftritt, gehen Sie wie folgt
vor:
a. (Nur durch qualifizierten Kundendiensttechniker) Stel-
len Sie sicher, dass der fehlerhafte Mikroprozessor,
der durch eine leuchtende Anzeige auf der
Systemplatine angegeben wird, richtig installiert ist.
Informationen zur Installation und zu den Anforderun-
gen finden Sie im Abschnitt „Einen zweiten Mikropro-
zessor und Kühlkörper installieren" auf Seite 84.
b. Weitere Informationen finden Sie unter http://
www.ibm.com/systems/support/supportsite.wss/
docdisplay?brandind=5000008&lndocid=SERV-CALL.
Kapitel 1. Der Server "System x3550 M2"
29
