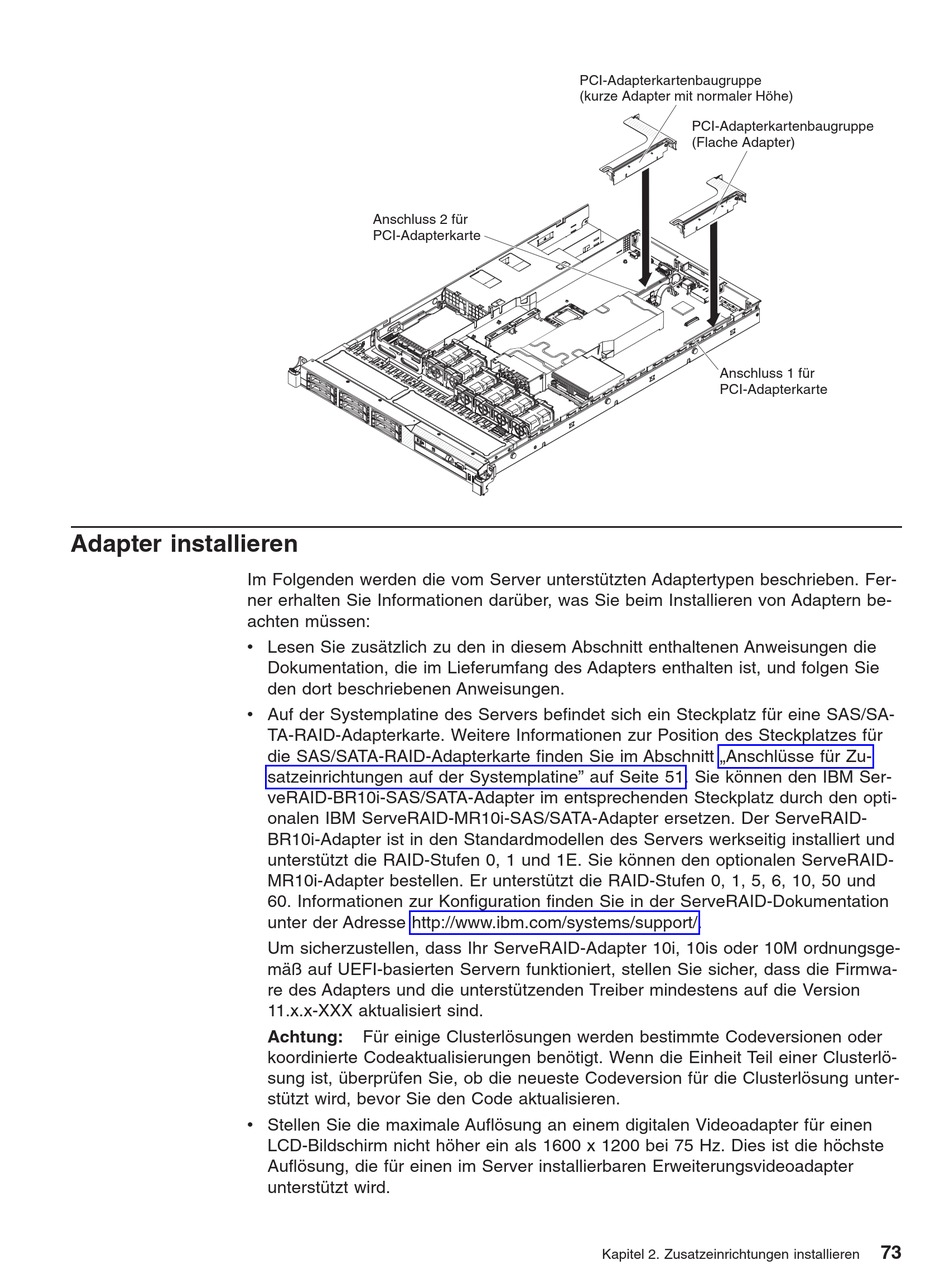

Adapter installieren
Im Folgenden werden die vom Server unterstützten Adaptertypen beschrieben. Fer-
ner erhalten Sie Informationen darüber, was Sie beim Installieren von Adaptern be-
achten müssen:
v Lesen Sie zusätzlich zu den in diesem Abschnitt enthaltenen Anweisungen die
v Auf der Systemplatine des Servers befindet sich ein Steckplatz für eine SAS/SA-
v Stellen Sie die maximale Auflösung an einem digitalen Videoadapter für einen
Anschluss 2 für
PCI-Adapterkarte
Dokumentation, die im Lieferumfang des Adapters enthalten ist, und folgen Sie
den dort beschriebenen Anweisungen.
TA-RAID-Adapterkarte. Weitere Informationen zur Position des Steckplatzes für
die SAS/SATA-RAID-Adapterkarte finden Sie im Abschnitt „Anschlüsse für Zu-
satzeinrichtungen auf der Systemplatine" auf Seite 51. Sie können den IBM Ser-
veRAID-BR10i-SAS/SATA-Adapter im entsprechenden Steckplatz durch den opti-
onalen IBM ServeRAID-MR10i-SAS/SATA-Adapter ersetzen. Der ServeRAID-
BR10i-Adapter ist in den Standardmodellen des Servers werkseitig installiert und
unterstützt die RAID-Stufen 0, 1 und 1E. Sie können den optionalen ServeRAID-
MR10i-Adapter bestellen. Er unterstützt die RAID-Stufen 0, 1, 5, 6, 10, 50 und
60. Informationen zur Konfiguration finden Sie in der ServeRAID-Dokumentation
unter der Adresse http://www.ibm.com/systems/support/.
Um sicherzustellen, dass Ihr ServeRAID-Adapter 10i, 10is oder 10M ordnungsge-
mäß auf UEFI-basierten Servern funktioniert, stellen Sie sicher, dass die Firmwa-
re des Adapters und die unterstützenden Treiber mindestens auf die Version
11.x.x-XXX aktualisiert sind.
Achtung:
Für einige Clusterlösungen werden bestimmte Codeversionen oder
koordinierte Codeaktualisierungen benötigt. Wenn die Einheit Teil einer Clusterlö-
sung ist, überprüfen Sie, ob die neueste Codeversion für die Clusterlösung unter-
stützt wird, bevor Sie den Code aktualisieren.
LCD-Bildschirm nicht höher ein als 1600 x 1200 bei 75 Hz. Dies ist die höchste
Auflösung, die für einen im Server installierbaren Erweiterungsvideoadapter
unterstützt wird.
PCI-Adapterkartenbaugruppe
(kurze Adapter mit normaler Höhe)
PCI-Adapterkartenbaugruppe
(Flache Adapter)
Anschluss 1 für
PCI-Adapterkarte
Kapitel 2. Zusatzeinrichtungen installieren
73
