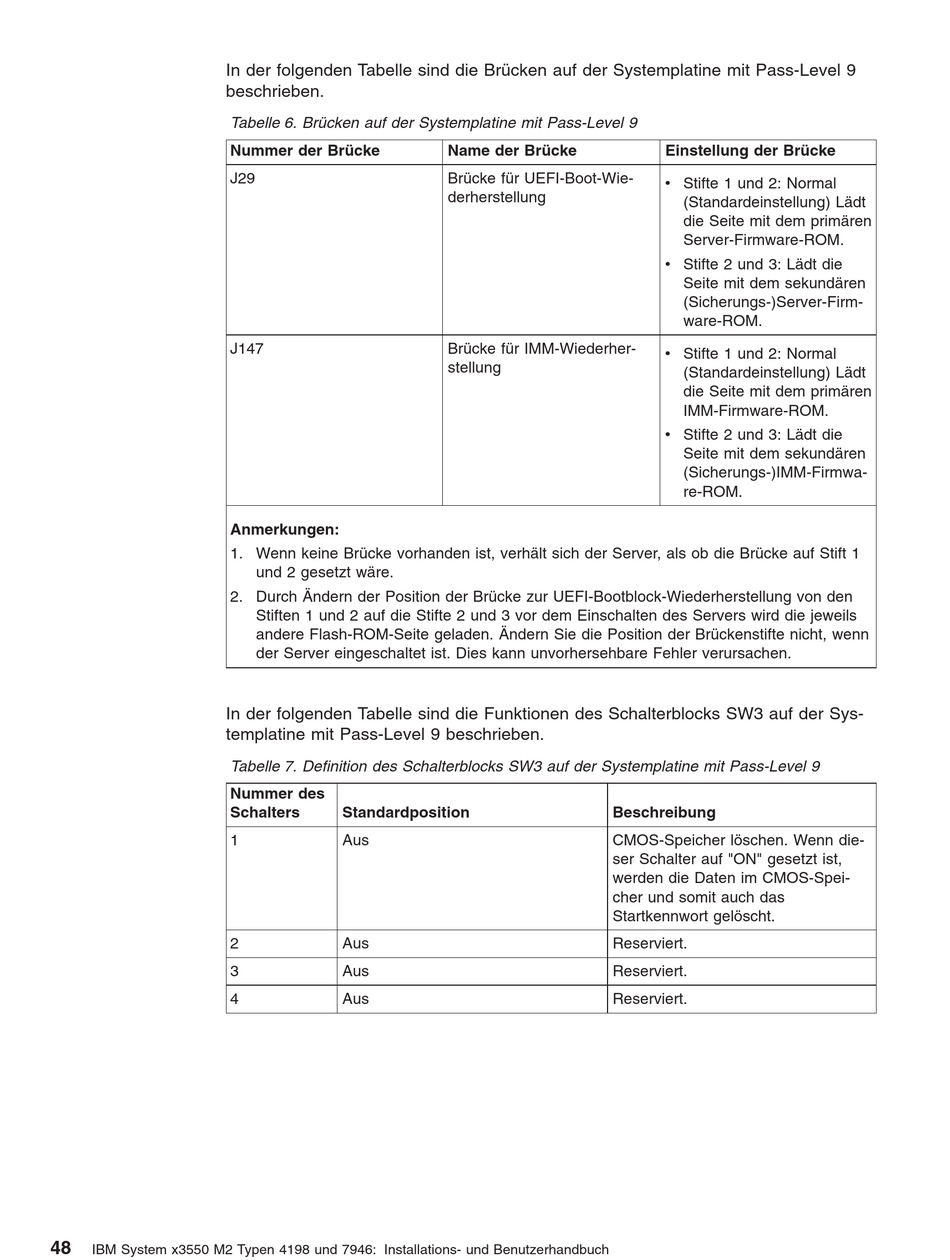

In der folgenden Tabelle sind die Brücken auf der Systemplatine mit Pass-Level 9
beschrieben.
In der folgenden Tabelle sind die Funktionen des Schalterblocks SW3 auf der Sys-
templatine mit Pass-Level 9 beschrieben.
48
IBM System x3550 M2 Typen 4198 und 7946: Installations- und Benutzerhandbuch
Tabelle 6. Brücken auf der Systemplatine mit Pass-Level 9
Nummer der Brücke
J29
J147
Anmerkungen:
1. Wenn keine Brücke vorhanden ist, verhält sich der Server, als ob die Brücke auf Stift 1
und 2 gesetzt wäre.
2. Durch Ändern der Position der Brücke zur UEFI-Bootblock-Wiederherstellung von den
Stiften 1 und 2 auf die Stifte 2 und 3 vor dem Einschalten des Servers wird die jeweils
andere Flash-ROM-Seite geladen. Ändern Sie die Position der Brückenstifte nicht, wenn
der Server eingeschaltet ist. Dies kann unvorhersehbare Fehler verursachen.
Tabelle 7. Definition des Schalterblocks SW3 auf der Systemplatine mit Pass-Level 9
Nummer des
Schalters
Standardposition
1
Aus
2
Aus
3
Aus
4
Aus
Name der Brücke
Brücke für UEFI-Boot-Wie-
derherstellung
Brücke für IMM-Wiederher-
stellung
Beschreibung
CMOS-Speicher löschen. Wenn die-
ser Schalter auf "ON" gesetzt ist,
werden die Daten im CMOS-Spei-
cher und somit auch das
Startkennwort gelöscht.
Reserviert.
Reserviert.
Reserviert.
Einstellung der Brücke
v Stifte 1 und 2: Normal
(Standardeinstellung) Lädt
die Seite mit dem primären
Server-Firmware-ROM.
v Stifte 2 und 3: Lädt die
Seite mit dem sekundären
(Sicherungs-)Server-Firm-
ware-ROM.
v Stifte 1 und 2: Normal
(Standardeinstellung) Lädt
die Seite mit dem primären
IMM-Firmware-ROM.
v Stifte 2 und 3: Lädt die
Seite mit dem sekundären
(Sicherungs-)IMM-Firmwa-
re-ROM.
