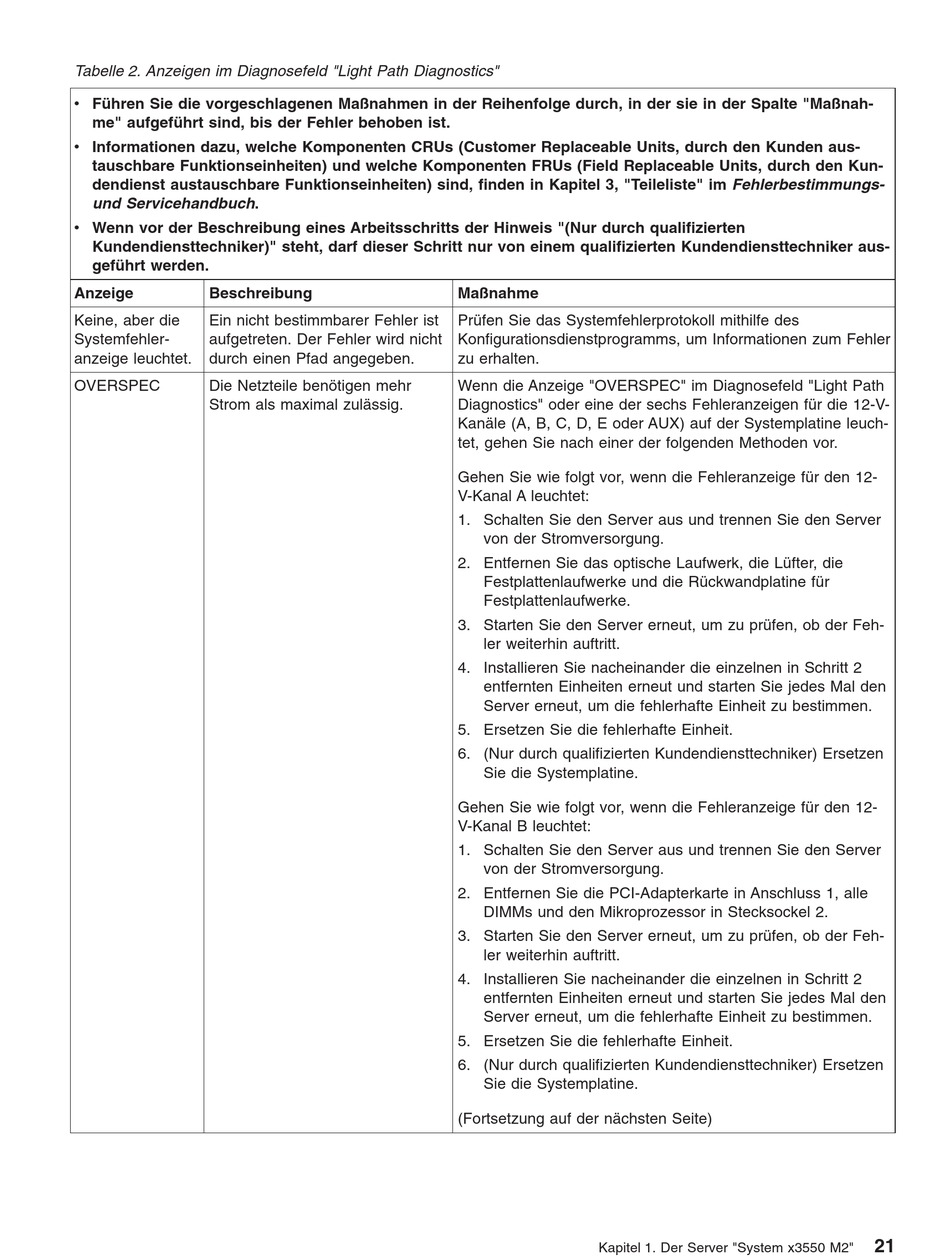

Tabelle 2. Anzeigen im Diagnosefeld "Light Path Diagnostics"
v Führen Sie die vorgeschlagenen Maßnahmen in der Reihenfolge durch, in der sie in der Spalte "Maßnah-
me" aufgeführt sind, bis der Fehler behoben ist.
v Informationen dazu, welche Komponenten CRUs (Customer Replaceable Units, durch den Kunden aus-
tauschbare Funktionseinheiten) und welche Komponenten FRUs (Field Replaceable Units, durch den Kun-
dendienst austauschbare Funktionseinheiten) sind, finden in Kapitel 3, "Teileliste" im Fehlerbestimmungs-
und Servicehandbuch.
v Wenn vor der Beschreibung eines Arbeitsschritts der Hinweis "(Nur durch qualifizierten
Kundendiensttechniker)" steht, darf dieser Schritt nur von einem qualifizierten Kundendiensttechniker aus-
geführt werden.
Anzeige
Beschreibung
Keine, aber die
Ein nicht bestimmbarer Fehler ist
Systemfehler-
aufgetreten. Der Fehler wird nicht
anzeige leuchtet.
durch einen Pfad angegeben.
OVERSPEC
Die Netzteile benötigen mehr
Strom als maximal zulässig.
Maßnahme
Prüfen Sie das Systemfehlerprotokoll mithilfe des
Konfigurationsdienstprogramms, um Informationen zum Fehler
zu erhalten.
Wenn die Anzeige "OVERSPEC" im Diagnosefeld "Light Path
Diagnostics" oder eine der sechs Fehleranzeigen für die 12-V-
Kanäle (A, B, C, D, E oder AUX) auf der Systemplatine leuch-
tet, gehen Sie nach einer der folgenden Methoden vor.
Gehen Sie wie folgt vor, wenn die Fehleranzeige für den 12-
V-Kanal A leuchtet:
1. Schalten Sie den Server aus und trennen Sie den Server
von der Stromversorgung.
2. Entfernen Sie das optische Laufwerk, die Lüfter, die
Festplattenlaufwerke und die Rückwandplatine für
Festplattenlaufwerke.
3. Starten Sie den Server erneut, um zu prüfen, ob der Feh-
ler weiterhin auftritt.
4. Installieren Sie nacheinander die einzelnen in Schritt 2
entfernten Einheiten erneut und starten Sie jedes Mal den
Server erneut, um die fehlerhafte Einheit zu bestimmen.
5. Ersetzen Sie die fehlerhafte Einheit.
6. (Nur durch qualifizierten Kundendiensttechniker) Ersetzen
Sie die Systemplatine.
Gehen Sie wie folgt vor, wenn die Fehleranzeige für den 12-
V-Kanal B leuchtet:
1. Schalten Sie den Server aus und trennen Sie den Server
von der Stromversorgung.
2. Entfernen Sie die PCI-Adapterkarte in Anschluss 1, alle
DIMMs und den Mikroprozessor in Stecksockel 2.
3. Starten Sie den Server erneut, um zu prüfen, ob der Feh-
ler weiterhin auftritt.
4. Installieren Sie nacheinander die einzelnen in Schritt 2
entfernten Einheiten erneut und starten Sie jedes Mal den
Server erneut, um die fehlerhafte Einheit zu bestimmen.
5. Ersetzen Sie die fehlerhafte Einheit.
6. (Nur durch qualifizierten Kundendiensttechniker) Ersetzen
Sie die Systemplatine.
(Fortsetzung auf der nächsten Seite)
Kapitel 1. Der Server "System x3550 M2"
21
