PCI-Adapterkartenbaugruppe austauschen
Gehen Sie wie folgt vor, um eine PCI-Adapterkartenbaugruppe auszutauschen:
10. Richten Sie die PCI-Adapterkartenbaugruppe am PCI-Steckplatzanschluss auf
72
IBM System x3550 M2 Typen 4198 und 7946: Installations- und Benutzerhandbuch
1. Lesen Sie die Sicherheitsinformationen ab Seite vii und den Abschnitt
„Installationsrichtlinien" auf Seite 52.
2. Schalten Sie den Server und alle Peripheriegeräte aus. Ziehen Sie die Netzka-
bel und alle externen Kabel vom Server ab.
Anmerkung: Wenn Sie den Server von der Stromquelle trennen, können Sie
die Anzeigen nicht mehr sehen, da diese nicht mehr leuchten,
wenn die Stromquelle entfernt wurde. Bevor Sie die Stromquelle
entfernen, notieren Sie sich, welche Anzeigen leuchten, ein-
schließlich der Anzeigen auf der Betriebsinformationsanzeige,
auf der Anzeige der Funktion "Light Path Diagnostics" und auf
den Anzeigen im Inneren des Servers auf der Systemplatine;
weitere Informationen zum Beheben des Fehlers finden Sie im
Fehlerbestimmungs- und Servicehandbuch.
3. Entfernen Sie die Abdeckung (weitere Informationen finden Sie im Abschnitt
„Abdeckung entfernen" auf Seite 56).
4. Wenn ein Adapter in der Adapterkartenbaugruppe installiert ist, ziehen Sie alle
Kabel ab, die an den Adapter angeschlossen sind.

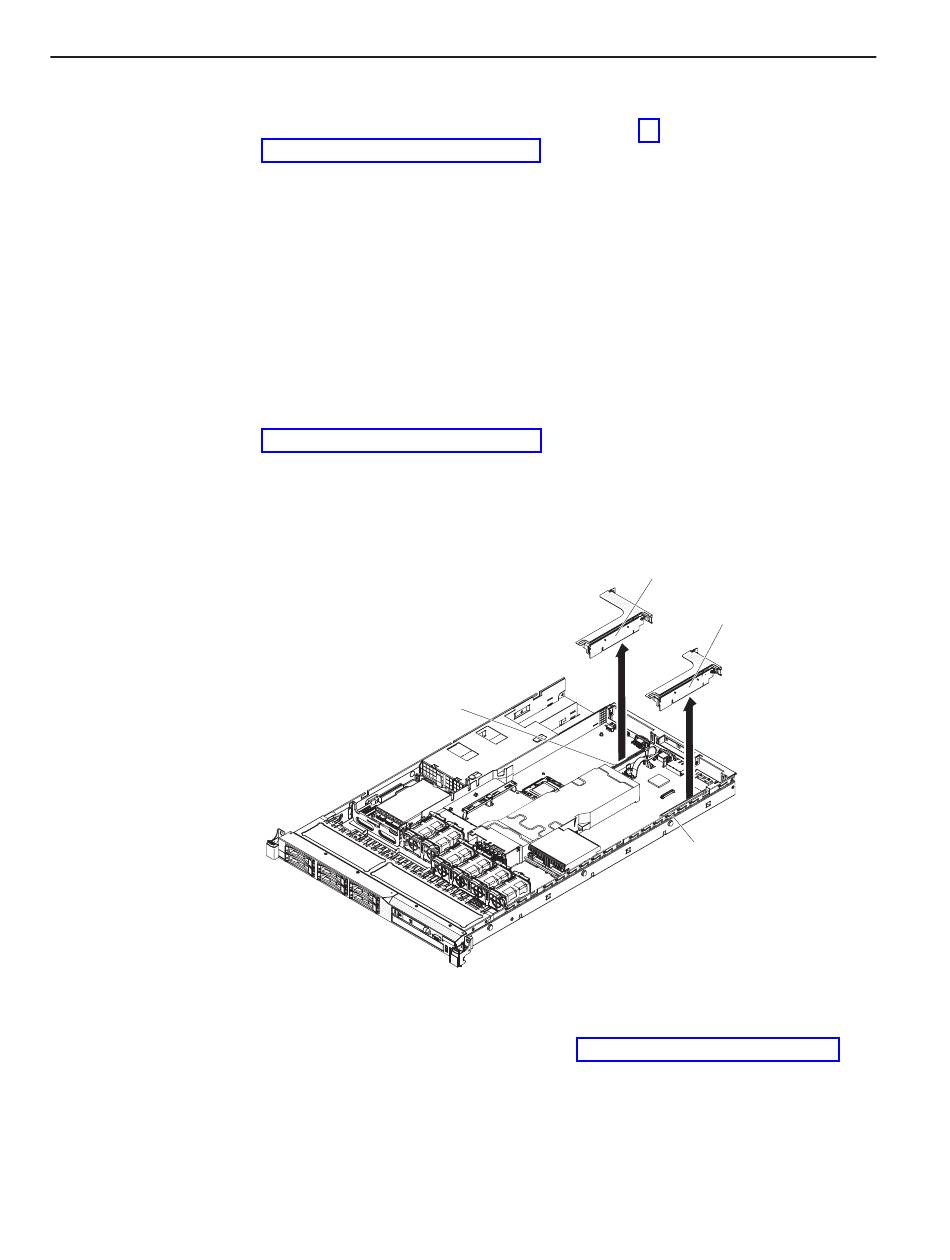

5. Fassen Sie die Adapterkartenbaugruppe an der Rückseite und heben Sie sie
aus dem PCI-Adapterkartensteckplatz auf der Systemplatine.
Anschluss 2 für
PCI-Adapterkarte
6. Entfernen Sie den Adapter (falls installiert) aus der Adapterkartenbaugruppe.
7. Legen Sie den Adapter und die Adapterkartenbaugruppe beiseite.
8. Installieren Sie den Adapter in der neuen PCI-Adapterkartenbaugruppe (weite-
re Informationen finden Sie im Abschnitt „Adapter installieren" auf Seite 73).
9. Stellen Sie alle Brücken und Schalter am Adapter wie vom Hersteller des Ad-
apters beschrieben ein.
der Systemplatine aus; drücken Sie sie dann fest nach unten, bis die Adapter-
kartenbaugruppe ordnungsgemäß im Steckplatz auf der Systemplatine sitzt.
PCI-Adapterkartenbaugruppe
(kurze Adapter mit normaler Höhe)
PCI-Adapterkartenbaugruppe
(Flache Adapter)
Anschluss 1 für
PCI-Adapterkarte
