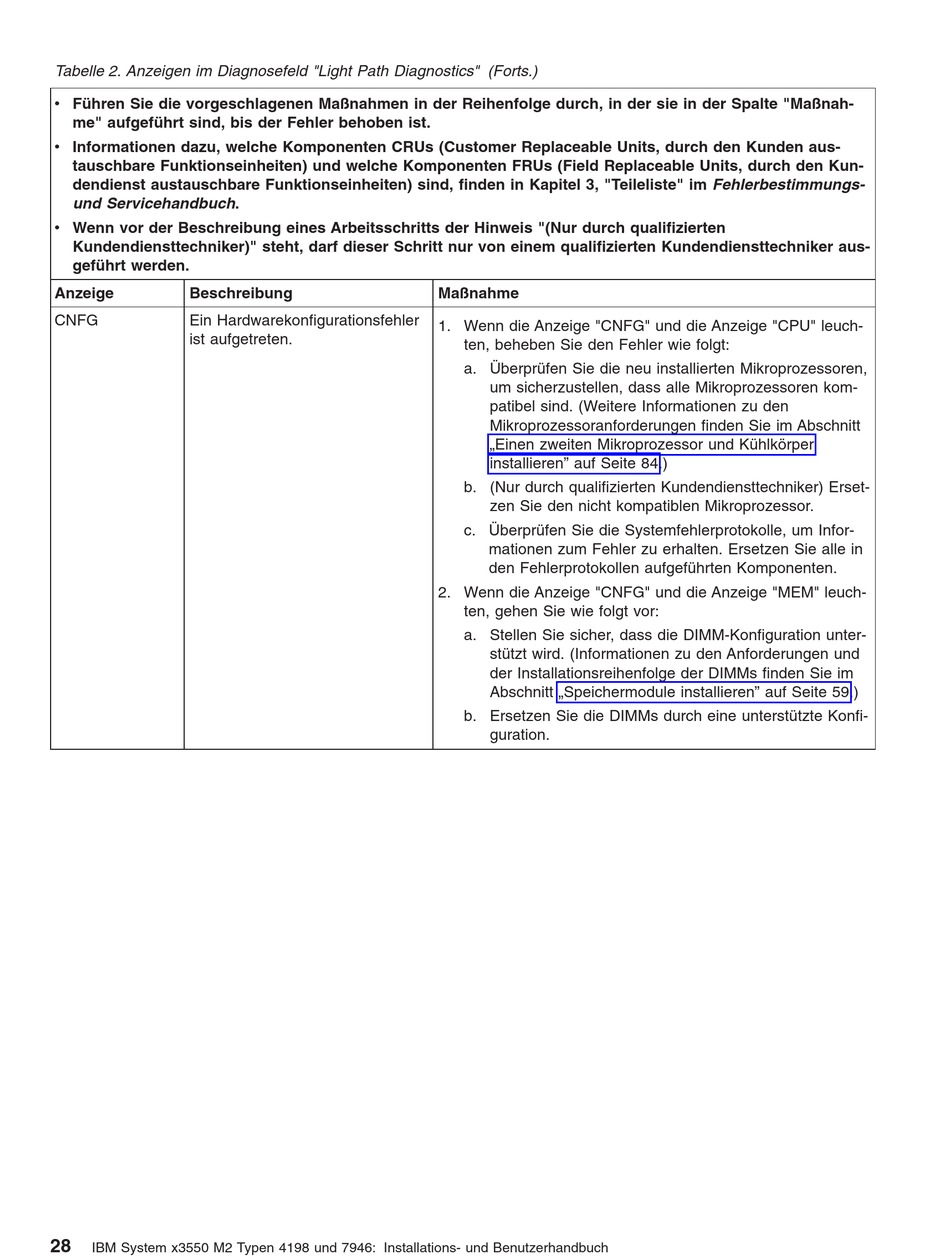

Tabelle 2. Anzeigen im Diagnosefeld "Light Path Diagnostics" (Forts.)
v Führen Sie die vorgeschlagenen Maßnahmen in der Reihenfolge durch, in der sie in der Spalte "Maßnah-
me" aufgeführt sind, bis der Fehler behoben ist.
v Informationen dazu, welche Komponenten CRUs (Customer Replaceable Units, durch den Kunden aus-
tauschbare Funktionseinheiten) und welche Komponenten FRUs (Field Replaceable Units, durch den Kun-
dendienst austauschbare Funktionseinheiten) sind, finden in Kapitel 3, "Teileliste" im Fehlerbestimmungs-
und Servicehandbuch.
v Wenn vor der Beschreibung eines Arbeitsschritts der Hinweis "(Nur durch qualifizierten
Kundendiensttechniker)" steht, darf dieser Schritt nur von einem qualifizierten Kundendiensttechniker aus-
geführt werden.
Anzeige
Beschreibung
CNFG
Ein Hardwarekonfigurationsfehler
ist aufgetreten.
28
IBM System x3550 M2 Typen 4198 und 7946: Installations- und Benutzerhandbuch
Maßnahme
1. Wenn die Anzeige "CNFG" und die Anzeige "CPU" leuch-
ten, beheben Sie den Fehler wie folgt:
a. Überprüfen Sie die neu installierten Mikroprozessoren,
um sicherzustellen, dass alle Mikroprozessoren kom-
patibel sind. (Weitere Informationen zu den
Mikroprozessoranforderungen finden Sie im Abschnitt
„Einen zweiten Mikroprozessor und Kühlkörper
installieren" auf Seite 84.)
b. (Nur durch qualifizierten Kundendiensttechniker) Erset-
zen Sie den nicht kompatiblen Mikroprozessor.
c. Überprüfen Sie die Systemfehlerprotokolle, um Infor-
mationen zum Fehler zu erhalten. Ersetzen Sie alle in
den Fehlerprotokollen aufgeführten Komponenten.
2. Wenn die Anzeige "CNFG" und die Anzeige "MEM" leuch-
ten, gehen Sie wie folgt vor:
a. Stellen Sie sicher, dass die DIMM-Konfiguration unter-
stützt wird. (Informationen zu den Anforderungen und
der Installationsreihenfolge der DIMMs finden Sie im
Abschnitt „Speichermodule installieren" auf Seite 59.)
b. Ersetzen Sie die DIMMs durch eine unterstützte Konfi-
guration.
