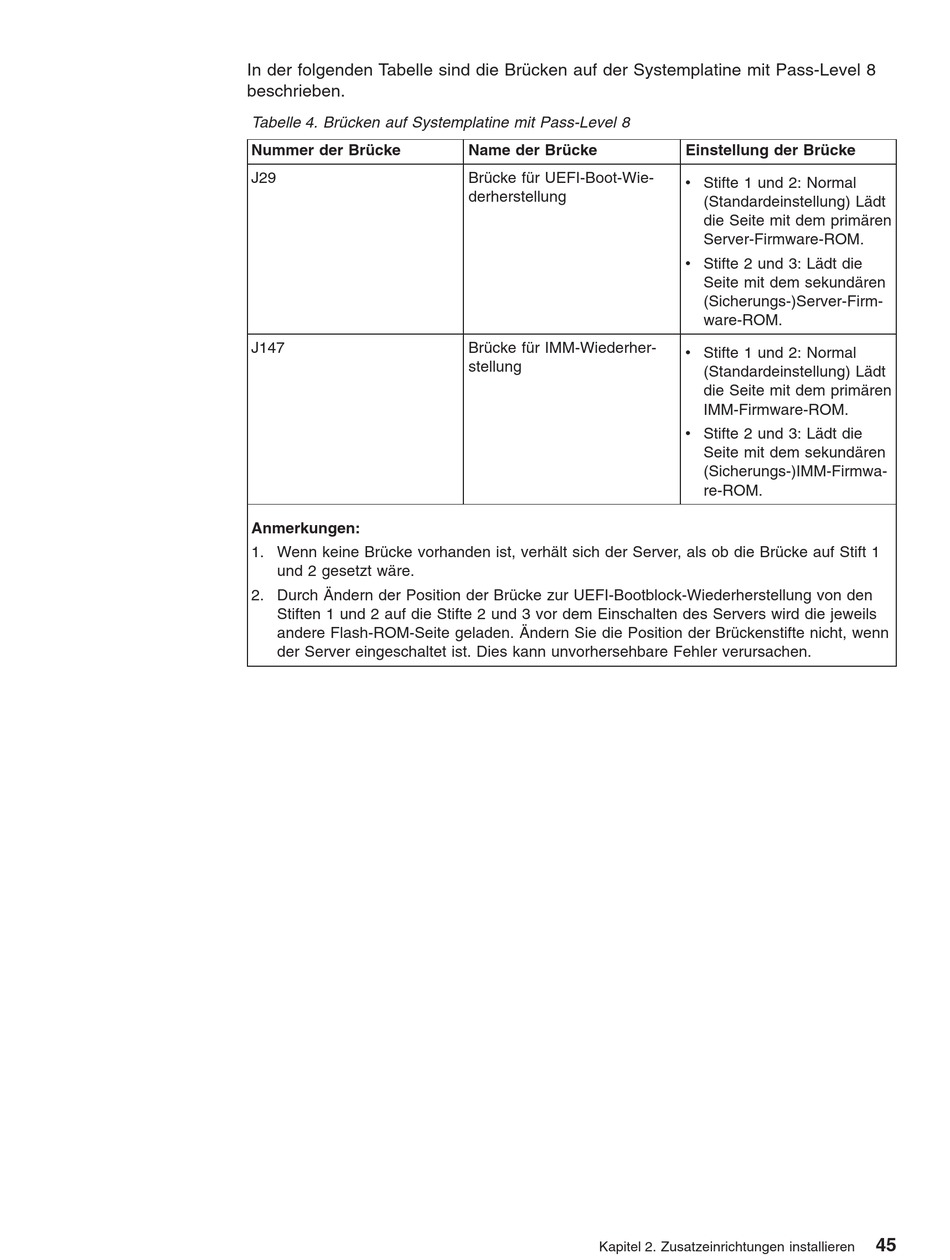

In der folgenden Tabelle sind die Brücken auf der Systemplatine mit Pass-Level 8
beschrieben.
Tabelle 4. Brücken auf Systemplatine mit Pass-Level 8
Nummer der Brücke
J29
J147
Anmerkungen:
1. Wenn keine Brücke vorhanden ist, verhält sich der Server, als ob die Brücke auf Stift 1
und 2 gesetzt wäre.
2. Durch Ändern der Position der Brücke zur UEFI-Bootblock-Wiederherstellung von den
Stiften 1 und 2 auf die Stifte 2 und 3 vor dem Einschalten des Servers wird die jeweils
andere Flash-ROM-Seite geladen. Ändern Sie die Position der Brückenstifte nicht, wenn
der Server eingeschaltet ist. Dies kann unvorhersehbare Fehler verursachen.
Name der Brücke
Brücke für UEFI-Boot-Wie-
derherstellung
Brücke für IMM-Wiederher-
stellung
Kapitel 2. Zusatzeinrichtungen installieren
Einstellung der Brücke
v Stifte 1 und 2: Normal
(Standardeinstellung) Lädt
die Seite mit dem primären
Server-Firmware-ROM.
v Stifte 2 und 3: Lädt die
Seite mit dem sekundären
(Sicherungs-)Server-Firm-
ware-ROM.
v Stifte 1 und 2: Normal
(Standardeinstellung) Lädt
die Seite mit dem primären
IMM-Firmware-ROM.
v Stifte 2 und 3: Lädt die
Seite mit dem sekundären
(Sicherungs-)IMM-Firmwa-
re-ROM.
45
