v Funktion "Light Path Diagnostics"
v PCI-Adapter-Leistungsmerkmale
v Active Energy Manager
v Redundante Verbindung
v Redundantes Kühlsystem und optionale Netzstromfunktionen
v Unterstützung für ServeRAID
v Systemverwaltungsfunktion
12

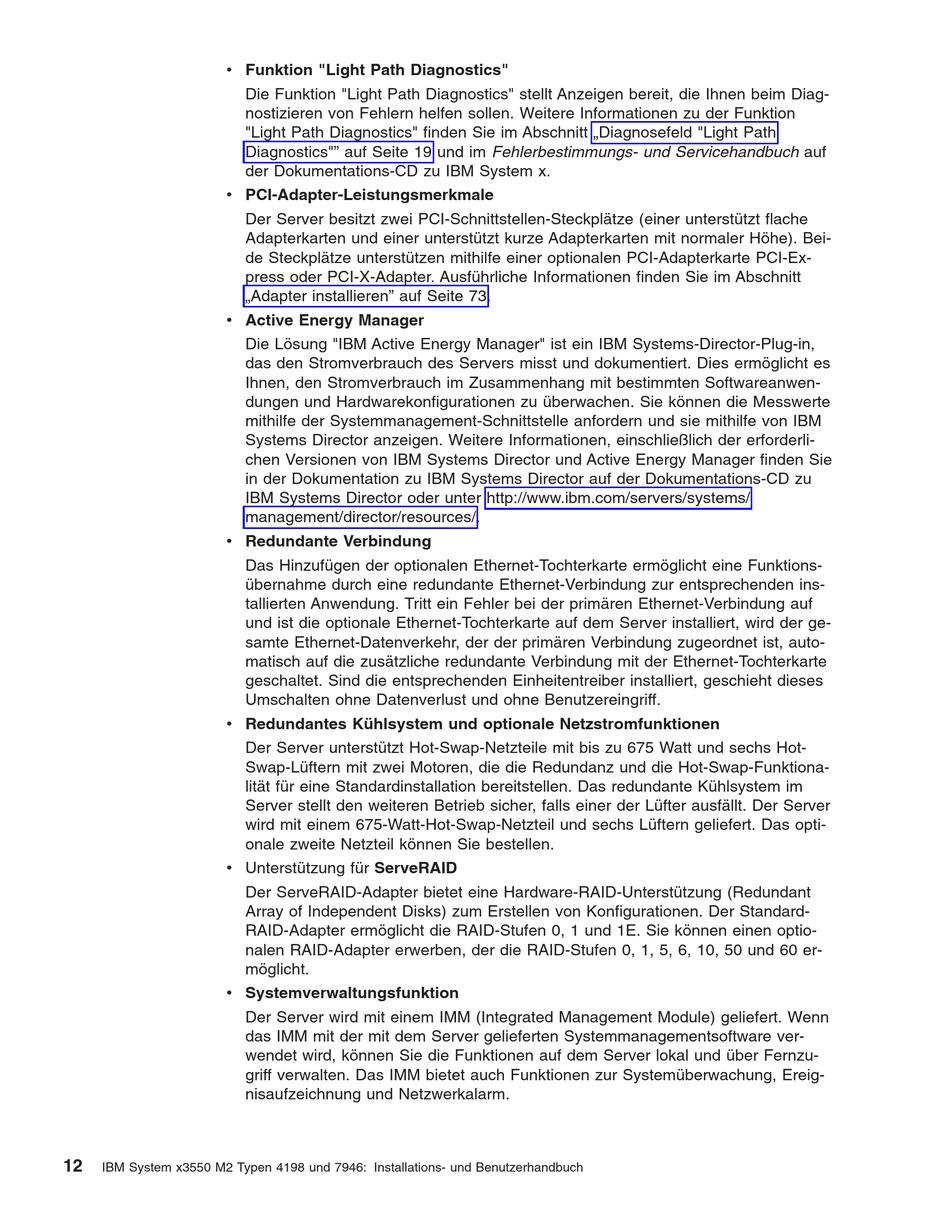

IBM System x3550 M2 Typen 4198 und 7946: Installations- und Benutzerhandbuch
Die Funktion "Light Path Diagnostics" stellt Anzeigen bereit, die Ihnen beim Diag-
nostizieren von Fehlern helfen sollen. Weitere Informationen zu der Funktion
"Light Path Diagnostics" finden Sie im Abschnitt „Diagnosefeld "Light Path
Diagnostics"" auf Seite 19 und im Fehlerbestimmungs- und Servicehandbuch auf
der Dokumentations-CD zu IBM System x.
Der Server besitzt zwei PCI-Schnittstellen-Steckplätze (einer unterstützt flache
Adapterkarten und einer unterstützt kurze Adapterkarten mit normaler Höhe). Bei-
de Steckplätze unterstützen mithilfe einer optionalen PCI-Adapterkarte PCI-Ex-
press oder PCI-X-Adapter. Ausführliche Informationen finden Sie im Abschnitt
„Adapter installieren" auf Seite 73.
Die Lösung "IBM Active Energy Manager" ist ein IBM Systems-Director-Plug-in,
das den Stromverbrauch des Servers misst und dokumentiert. Dies ermöglicht es
Ihnen, den Stromverbrauch im Zusammenhang mit bestimmten Softwareanwen-
dungen und Hardwarekonfigurationen zu überwachen. Sie können die Messwerte
mithilfe der Systemmanagement-Schnittstelle anfordern und sie mithilfe von IBM
Systems Director anzeigen. Weitere Informationen, einschließlich der erforderli-
chen Versionen von IBM Systems Director und Active Energy Manager finden Sie
in der Dokumentation zu IBM Systems Director auf der Dokumentations-CD zu
IBM Systems Director oder unter http://www.ibm.com/servers/systems/
management/director/resources/.
Das Hinzufügen der optionalen Ethernet-Tochterkarte ermöglicht eine Funktions-
übernahme durch eine redundante Ethernet-Verbindung zur entsprechenden ins-
tallierten Anwendung. Tritt ein Fehler bei der primären Ethernet-Verbindung auf
und ist die optionale Ethernet-Tochterkarte auf dem Server installiert, wird der ge-
samte Ethernet-Datenverkehr, der der primären Verbindung zugeordnet ist, auto-
matisch auf die zusätzliche redundante Verbindung mit der Ethernet-Tochterkarte
geschaltet. Sind die entsprechenden Einheitentreiber installiert, geschieht dieses
Umschalten ohne Datenverlust und ohne Benutzereingriff.
Der Server unterstützt Hot-Swap-Netzteile mit bis zu 675 Watt und sechs Hot-
Swap-Lüftern mit zwei Motoren, die die Redundanz und die Hot-Swap-Funktiona-
lität für eine Standardinstallation bereitstellen. Das redundante Kühlsystem im
Server stellt den weiteren Betrieb sicher, falls einer der Lüfter ausfällt. Der Server
wird mit einem 675-Watt-Hot-Swap-Netzteil und sechs Lüftern geliefert. Das opti-
onale zweite Netzteil können Sie bestellen.
Der ServeRAID-Adapter bietet eine Hardware-RAID-Unterstützung (Redundant
Array of Independent Disks) zum Erstellen von Konfigurationen. Der Standard-
RAID-Adapter ermöglicht die RAID-Stufen 0, 1 und 1E. Sie können einen optio-
nalen RAID-Adapter erwerben, der die RAID-Stufen 0, 1, 5, 6, 10, 50 und 60 er-
möglicht.
Der Server wird mit einem IMM (Integrated Management Module) geliefert. Wenn
das IMM mit der mit dem Server gelieferten Systemmanagementsoftware ver-
wendet wird, können Sie die Funktionen auf dem Server lokal und über Fernzu-
griff verwalten. Das IMM bietet auch Funktionen zur Systemüberwachung, Ereig-
nisaufzeichnung und Netzwerkalarm.
