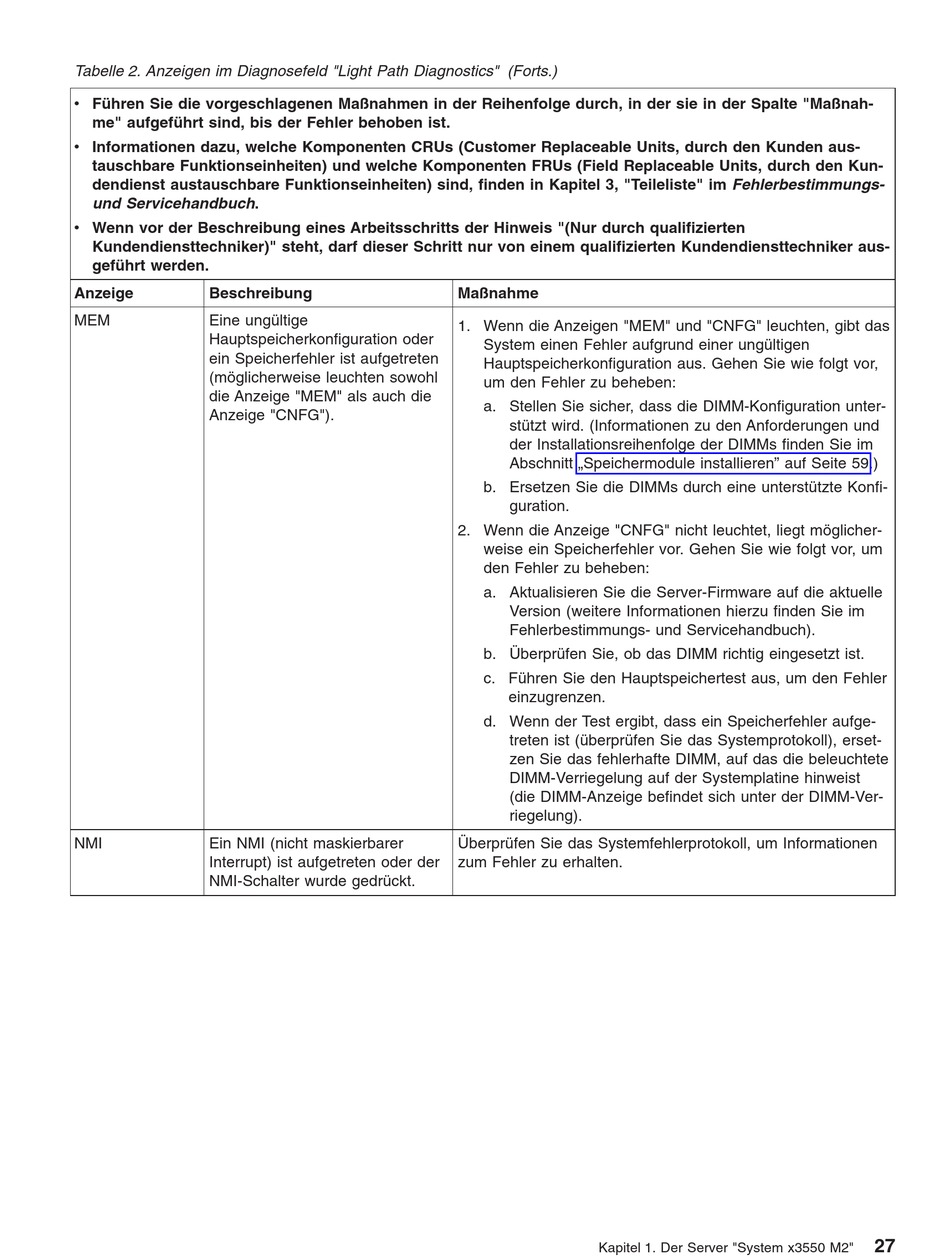

Tabelle 2. Anzeigen im Diagnosefeld "Light Path Diagnostics" (Forts.)
v Führen Sie die vorgeschlagenen Maßnahmen in der Reihenfolge durch, in der sie in der Spalte "Maßnah-
me" aufgeführt sind, bis der Fehler behoben ist.
v Informationen dazu, welche Komponenten CRUs (Customer Replaceable Units, durch den Kunden aus-
tauschbare Funktionseinheiten) und welche Komponenten FRUs (Field Replaceable Units, durch den Kun-
dendienst austauschbare Funktionseinheiten) sind, finden in Kapitel 3, "Teileliste" im Fehlerbestimmungs-
und Servicehandbuch.
v Wenn vor der Beschreibung eines Arbeitsschritts der Hinweis "(Nur durch qualifizierten
Kundendiensttechniker)" steht, darf dieser Schritt nur von einem qualifizierten Kundendiensttechniker aus-
geführt werden.
Anzeige
Beschreibung
MEM
Eine ungültige
Hauptspeicherkonfiguration oder
ein Speicherfehler ist aufgetreten
(möglicherweise leuchten sowohl
die Anzeige "MEM" als auch die
Anzeige "CNFG").
NMI
Ein NMI (nicht maskierbarer
Interrupt) ist aufgetreten oder der
NMI-Schalter wurde gedrückt.
Maßnahme
1. Wenn die Anzeigen "MEM" und "CNFG" leuchten, gibt das
System einen Fehler aufgrund einer ungültigen
Hauptspeicherkonfiguration aus. Gehen Sie wie folgt vor,
um den Fehler zu beheben:
a. Stellen Sie sicher, dass die DIMM-Konfiguration unter-
stützt wird. (Informationen zu den Anforderungen und
der Installationsreihenfolge der DIMMs finden Sie im
Abschnitt „Speichermodule installieren" auf Seite 59.)
b. Ersetzen Sie die DIMMs durch eine unterstützte Konfi-
guration.
2. Wenn die Anzeige "CNFG" nicht leuchtet, liegt möglicher-
weise ein Speicherfehler vor. Gehen Sie wie folgt vor, um
den Fehler zu beheben:
a. Aktualisieren Sie die Server-Firmware auf die aktuelle
Version (weitere Informationen hierzu finden Sie im
Fehlerbestimmungs- und Servicehandbuch).
b. Überprüfen Sie, ob das DIMM richtig eingesetzt ist.
c. Führen Sie den Hauptspeichertest aus, um den Fehler
einzugrenzen.
d. Wenn der Test ergibt, dass ein Speicherfehler aufge-
treten ist (überprüfen Sie das Systemprotokoll), erset-
zen Sie das fehlerhafte DIMM, auf das die beleuchtete
DIMM-Verriegelung auf der Systemplatine hinweist
(die DIMM-Anzeige befindet sich unter der DIMM-Ver-
riegelung).
Überprüfen Sie das Systemfehlerprotokoll, um Informationen
zum Fehler zu erhalten.
Kapitel 1. Der Server "System x3550 M2"
27
