SIGNALFLUSS IM FILTER-MODUL

BITTE BEACHTE: Die von unten kommenden, auf Buchsen zielenden Pfeile, symbolisieren normalisierte Verbindun-
gen mit der entsprechenden Buchse – also die intern verdrahteten Signalwege.

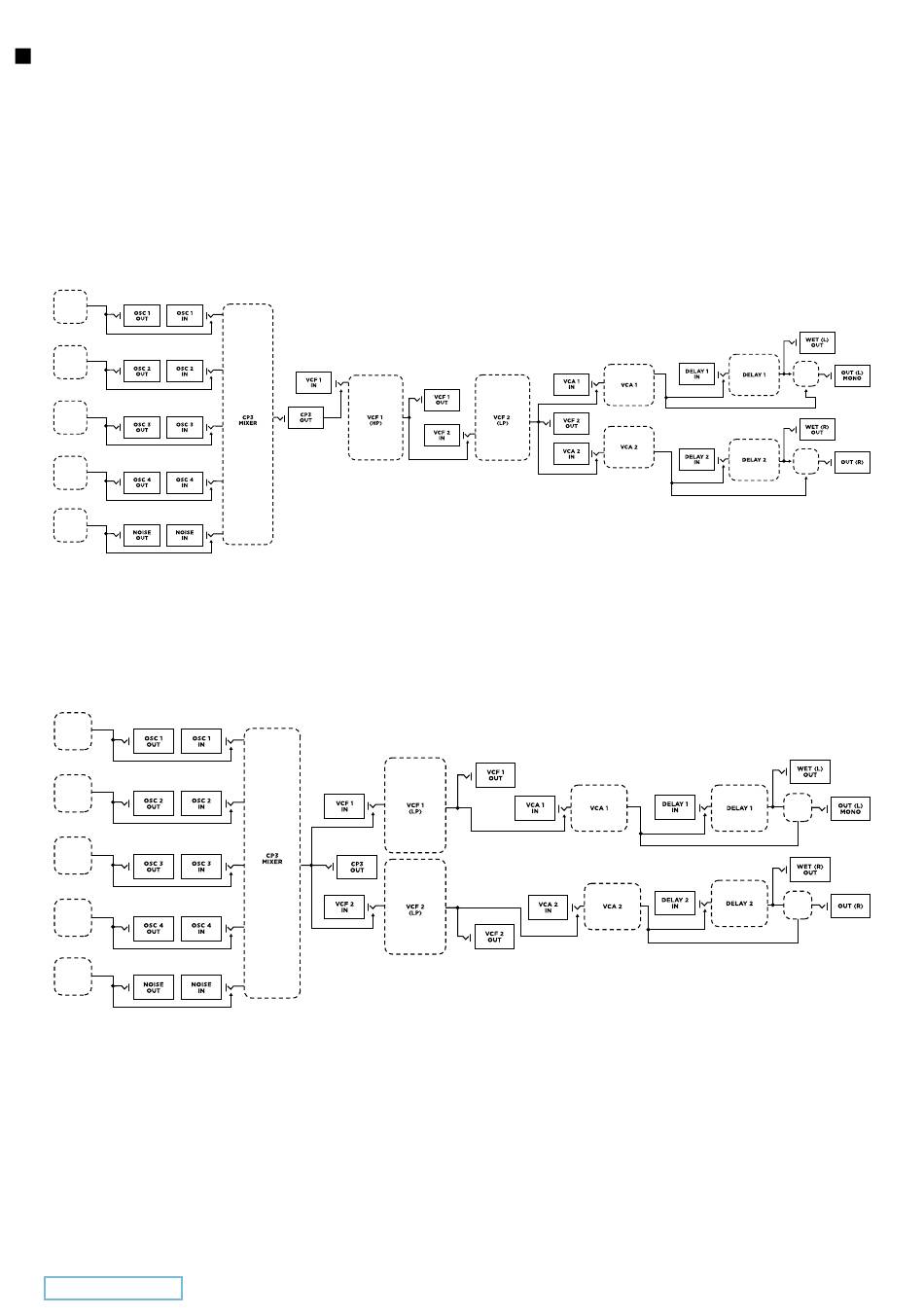

SERIELLE
VERSCHALTUNG
In diesem Modus arbeitet VCF 1 als Hochpassfilter und VCF 2 als Tiefpassfilter. Vom Mixer kommend, passiert das
Audiosignal nacheinander VCF1 und VCF 2. Der Mono-Ausgang von VCF 2 gelangt danach sowohl in VCA 1 IN und
VCA 2 IN.
BITTE BEACHTE: Diese Filterkombination gilt üblicherweise als Bandpass.
OSC 1
OSC 2
OSC 3
OSC 4
NOISE
LP / LP STEREO
In diesem Modus funktionieren beide Filter unabhängig voneinander als Tiefpässe. Beide Filter erhalten das selbe
Signal vom Mixer. VCF 1 gibt sein Signal an den VCA 1 IN weiter und VCF 2 an den VCA 2 IN. Somit liefert Matriarch
in diesem Filtermodus ein echtes Stereo-Ausgangssignal.
OSC 1
OSC 2
OSC 3
OSC 4
NOISE
ZUM INHALT
VON HP / LP
