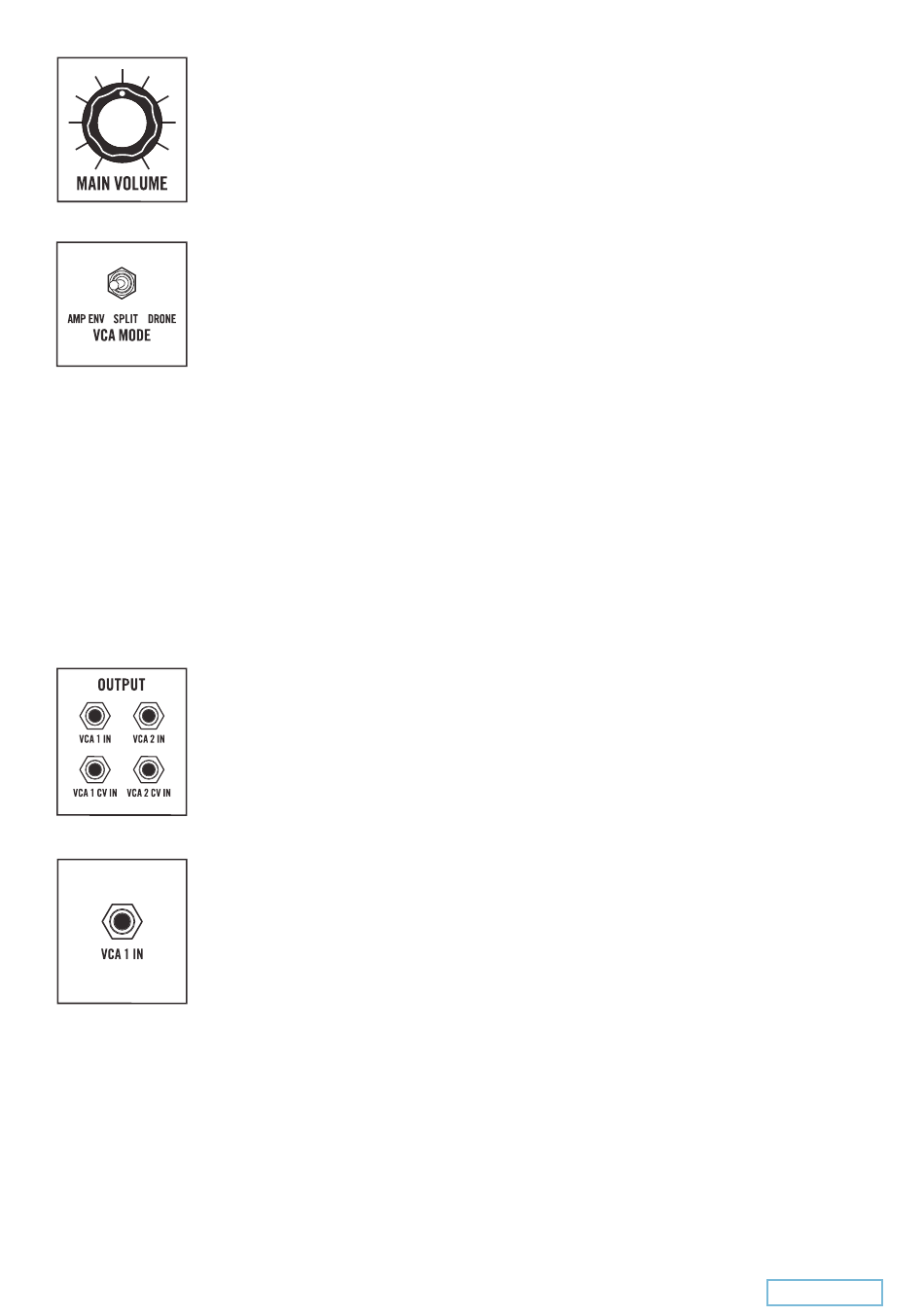

MAIN VOLUME
Mit dem MAIN VOLUME-Regler bestimmt du die Lautstärke der Ausgangssignale, welche
über die LEFT (MONO) OUT und RIGHT OUT-Buchsen ausgegeben werden. Diese Buchsen
befindet sich im Audio-Anschlussfeld auf Matriarchs Rückseite.
BITTE BEACHTE: Die Signalpegel an den Ausgangsbuchsen EURORACK und HEADPHONE
(ebenfalls im Audio-Anschlussfeld auf Matriarchs Rückseite gelegen) werden nicht vom
MAIN VOLUME-Regler beeinflusst.
VCA MODE (ENVELOPE, SPLIT, DRONE)
Mit diesem Schalter bestimmst du, welche(s) Signal(e) zur Steuerung beider VCAs herange-
zogen werden.
AMP ENV
Befindet sich der VCA MODE-Schalter in der Position AMP ENV, steuert der Lautstärken-
Envelope-Generator die Pegel von VCA 1 und VCA 2.
SPLIT
Befindet sich der VCA MODE-Schalter in der Position SPLIT, steuert der Filter-Envelope-
Generator den Pegel von VCA 1 (linker Ausgang) und der Lautstärken-Envelope-Generator
den Pegel von VCA 2 (rechter Ausgang).
DRONE
In dieser Einstellung werden die VCAs gar nicht von den Envelope-Generatoren gesteuert.
Die Ausgangslaustärke entspricht stattdessen einer Steuerspannung, die intern auf die
Patch-Punkte VCA 1 CV IN und VCA 2 CV IN gelegt ist.
BITTE BEACHTE: In dieser Position erzeugt Matriarch einen anhaltenden (Dauer)-Ton,
unabhängig ob eine Keyboard-Taste gedrückt ist oder nicht.
VCA PATCH-PUNKTE
Bei allen VCA Patch-Punkten handelt es sich um Eingänge. In der oberen Reihe (VCA 1 IN
und VCA 2 IN) befinden sich Audioeingänge, während die beiden unteren Buchsen
(VCA 1 CV IN und VCA 2 CV IN) für Steuerspannungen vorgesehen sind. Auch hier werden
die internen Signalverbindungen durch eingesteckte Patch-Kabel ersetzt.
VCA 1 IN
Nicht gepachted, ist dieser Eingang intern mit dem Ausgang des Filter-Moduls verbunden.
Die exakte Zusammensetzung dieses Signals wird durch die Einstellung des FILTER
MODE-Schalters im Filter-Modul bestimmt. Wird ein Patch-Kabel in die VCA 1 IN Buchse
gesteckt, unterbricht es die interne, vom Filter-Modul kommende Signalverbindung. So kann
VCA 1 ein beliebiges Audiosignal zugeführt werden.
Spannungsbereich –5V bis +5Volt
