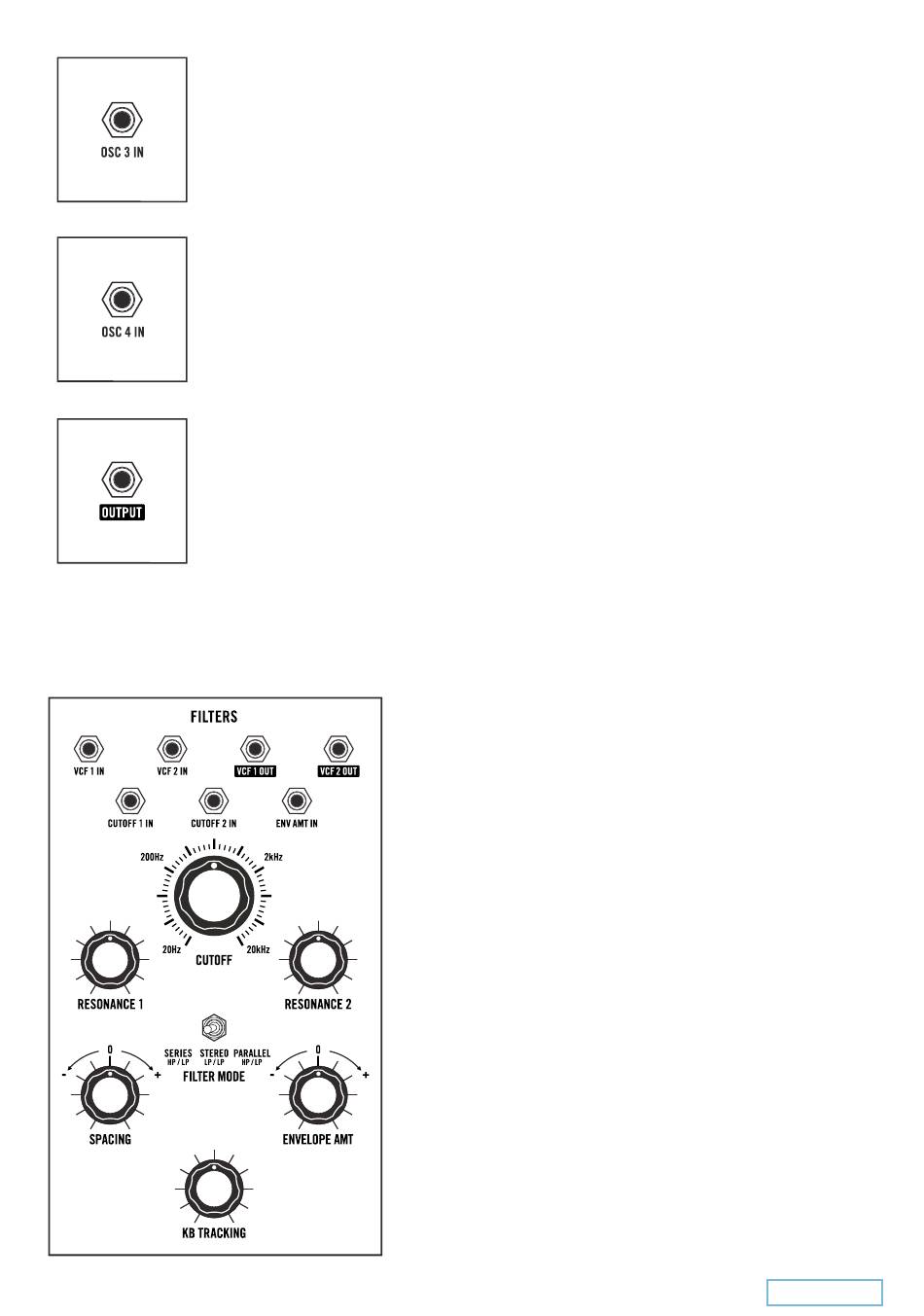

OSC 3 IN
Ein hier angelegtes Signal (Audio oder Steuerspannung) unterbricht die Signalführung zwi-
schen Oszillator 3 und Mixer-Eingang. Es wird anstelle von Oszillator 3 dem Mixer zugeführt.
Der OSCILLATOR 3-Regler im Mixer-Modul bestimmt nun dessen Pegel.
Spannungsbereich –5 bis +5Volt (10Vss)
OSC 4 IN
Ein hier angelegtes Signal (Audio oder Steuerspannung) unterbricht die Signalführung zwi-
schen Oszillator 4 und Mixer-Eingang. Es wird anstelle von Oszillator 4 dem Mixer zugeführt.
Der OSCILLATOR 4-Regler im Mixer-Modul bestimmt nun dessen Pegel.
Spannungsbereich –5 bis +5Volt (10Vss)
OUTPUT
Hier wird das Ausgangssignal des Mixer-Moduls ausgegeben. Der Ausgangspegel ist abhän-
gig von den Pegeleinstellungen der Eingangssignale.
Spannungsbereich 10Vss

FILTER

Filter zählen zu den wichtigsten Werkzeugen der elektronischen
Klanggestaltung. Während Oszillatoren die harmonische Zusam-
mensetzung des klanglichen Rohmaterials bestimmen, nutzt man
Filter, um daraus gezielt Klänge und Klangverläufe zu formen.
Matriarchs Filter arbeiten in drei verschiedenen Modi: seriell, pa-
rallel und stereo. Abhängig von der Stellung des FILTER MODE
Schalters kann VCF 1 entweder als Hoch- oder Tiefpass arbeiten,
während VCF 2 grundsätzlich einen Tiefpass bereit stellt.
BITTE BEACHTE: Hinter Matriarchs Filtersektion ist der Signalweg
stereo ausgelegt.
TECHNISCHE VERWANDSCHAFTEN: Matriarchs Filterschaltungen
basieren auf denen des klassischen 904A-Moduls.
