FREQ (FREQUENZ-REGLER)
Der FREQ-Regler liefert einen Regelbereich von über 9 Oktaven. Zudem wird die Tonhöhe von der Tasta-
tur bestimmt und lässt sich mittels Steuerspannungen modulieren. Extrem hohe oder tiefe Töne liegen ggf.
außerhalb Deines Hörbereichs und/oder können von Deiner Abhöre nicht wiedergegeben werden.
WAVE (WELLENFORM-SCHALTER)
Zwei verschiedene Wellenformen stehen zur Auswahl. Jede besitzt eine bestimmte Oberton-Zusammenset-
zung und damit eine eigene Klangfarbe.
SAW: Steht für „Sägezahn". Auf einem Oszilloskop betrachtet, sieht diese Wellenform wie ein Sägeblatt
aus. Sie besitzt viele geradzahlige und ungeradzahlige Obertöne und klingt somit hell und strahlend. Die
Lautstärken der einzelnen Obertöne entsprechen dem Kehrwert ihrer Nummerierung, z.B. besitzt der dritte
Oberton 1/3 des Grundtonpegels usw.
PULSE: Steht für „Pulswelle". Sie sieht ähnlich wie ein Kamm aus und lässt sich mittels PWM (Pulsweiten-
Modulation – s.u.) verändern. Je nach Pulsweite entstehen breite Rechtecke oder schmale Impulse. Mit der
Pulsweite ändert sich auch die Oberton-Zusammensetzung, allerdings enthält die Pulswelle grundsätzlich
ungerade Obertöne. Je schmaler die Pulse, desto stärker betont klingen die hohen Obertöne.
PWM (Pulsweiten-Modulation)
Bei aktiver Pulswelle kannst Du die Wellenform mit dem PWM-Regler variieren. Dabei ändert sich die
Klangfarbe. Ganz nach links gedreht entsteht eine Rechteckwelle mit 50% Pulsweite. Bei Rechtsdrehung
werden die Pulse („Rechtecke") zunehmend schmaler bis hin zu kurzen Impulsen.
Achtung: befindet sich der Schalter VCO MOD DEST in der Position PWM, ist dieser Regler außer Funkti-
on. Die Pulsweite wird dann von der VCO MOD SOURCE (Modulationsquelle) gesteuert.

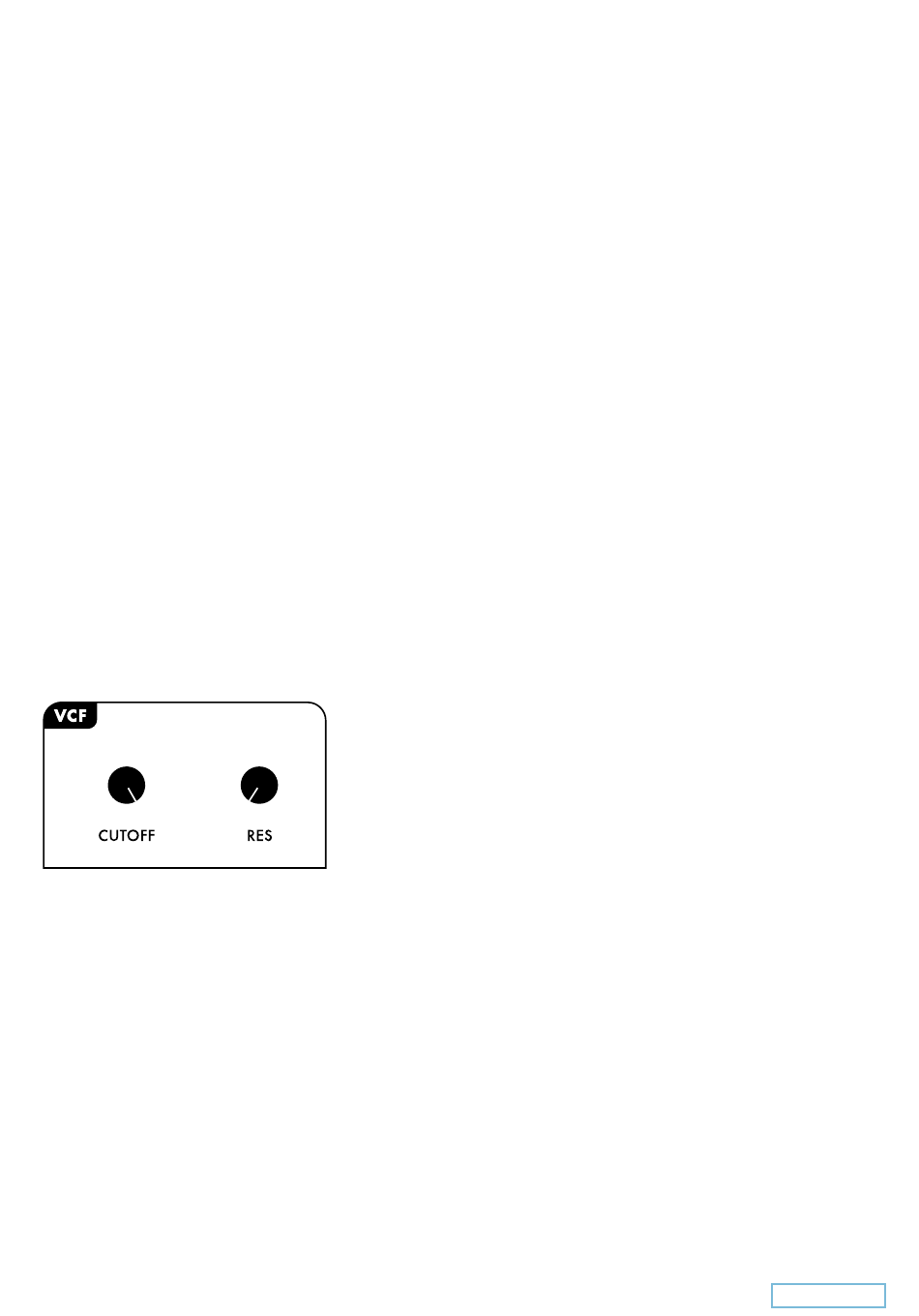

VCF (VOLTAGE CONTROLLER FILTER)
RES (RESONANZ-REGLER)
Drehst Du diesen Regler auf, gelangt ein zunehmender Anteil des Filter-Ausgangssignals zurück an dessen
Eingang. Es entsteht eine „Rückkopplung". Dadurch wird der Frequenzbereich um die Cutoff verstärkt. Der
Klang wird spitzer und schärfer. Bei niedriger Cutoff-Einstellung und hoher Resonanz kann das Filter zur
Selbstoszillation gebracht werden. Es erzeugt dann eine Sinus-ähnliche Welle, die als „Pfeiffton" hörbar ist.
So kann das Filter als zusätzliche Signalquelle genutzt werden.
Werkstatt besitzt ein klassisches Moog 24-dB Kaskadenfilter. Das
Filter bestimmt die Klangfarbe, indem es bestimmte Frequenzen
abschwächt oder betont.
CUTOFF (CUTOFF-FREQUENZ-REGLER)
Der Cutoff-Regler bestimmt den Einsatzpunkt des Filters. Oberhalb
dieser Frequenz beschneidet das Filter das Oszillatorsignal. Drehe
den Regler ganz nach rechts. Das Filter ist nun „offen". Es lässt
sämtliche Frequenzen passieren und der Klang ist entsprechend
hell und strahlend. Drehst Du den Regler nach links, „schließt" das
Filter und der Klang wird zunehmend weicher und dumpfer.
