Moog Matriarch Bedienungsanleitung Seite 22

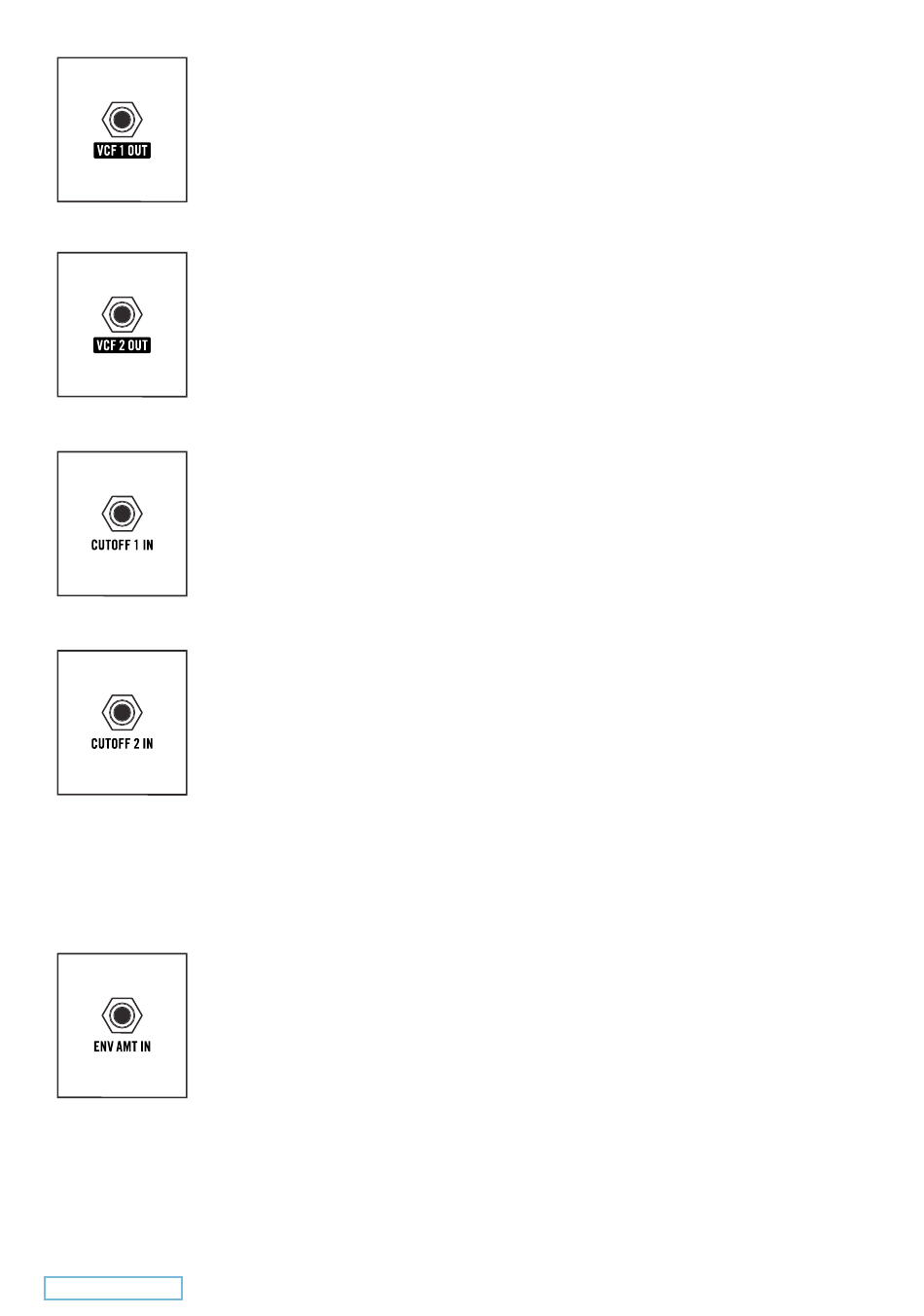

VCF 1 OUT
Hier kann das Ausgangsignal von VCF 1 abgegriffen werden. Es lässt sich mit Matriarchs
anderen Modulen oder mit externen Geräten weiter bearbeiten.
Spannungsbereich 10Vss
BITTE BEACHTE: Du kannst VCF 1 als eigenständigen Signalprozessor für externe Signale
verwenden.
VCF 2 OUT
Hier kann das Ausgangsignal von VCF 2 abgegriffen werden. Es lässt sich mit Matriarchs
anderen Modulen oder mit externen Geräten weiter bearbeiten.
Spannungsbereich 10Vss
BITTE BEACHTE: Du kannst auch VCF 2 als eigenständigen Signalprozessor für externe
Signale verwenden.
CUTOFF 1 IN
Ein hier anliegendes Signal wird zu den Einstellungen von CUTOFF, SPACING,
ENVELOPE AMT und KB TRACKING hinzu addiert und moduliert die Cutoff-Frequenz
von VCF 1.
Spannungsbereich –5 bis +5Volt
CUTOFF 2 IN
Ein hier anliegendes Signal wird zu den Einstellungen von CUTOFF, SPACING,
ENVELOPE AMT und KB TRACKING hinzu addiert und moduliert die Cutoff-Frequenz
von VCF 2.
Spannungsbereich –5 bis +5Volt
BITTE BEACHTE: Ein, am CUTOFF 1 IN angeschlossenes Signal wird intern an CUTOFF 2 IN
weitergeleitet und steuert somit gleichermaßen die Cutoff-Frequenzen von VCF 1 und VCF 2.
Wird nur an CUTOFF 2 IN ein Steuerssignal angeschlossen, beeinflusst es nur VCF 2.
TIP: Um zu verhindern, dass das an CUTOFF 1 IN anliegende Steuersignal auch VCF 2
erreicht, kannst du ein Patch-Kabel in den CUTOFF 2 IN stecken und dessen Ende „offen"
(unbegelgt) lassen.
ENV AMT IN
Eine hier anliegende Steuerspannung moduliert den Einstellwert des ENVELOPE AMT-
Reglers und damit die Modulationstiefe der Filter-Hüllkurve auf die Cutoff-Frequenz.
Spannungsbereich –5 bis +5Volt
