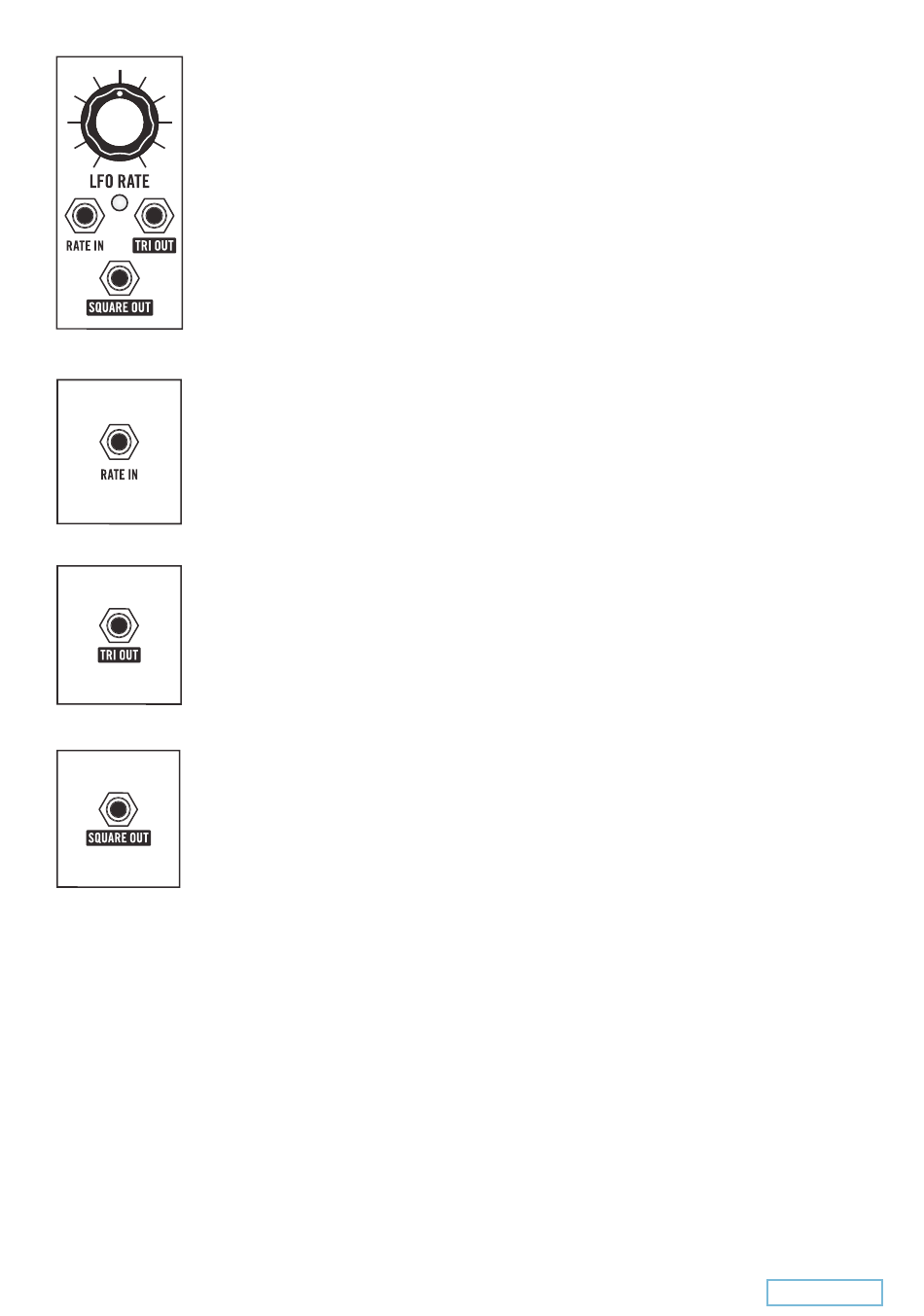

PATCH-FÄHIGER LFO
Dieser LFO (Low Frequency Oscillator) dient neben dem Oszillator im Modulationsmodul
als zusätzliche Modulationsquelle. Er ist nicht intern verdrahtet und muss somit immer über
Patch-Kabel angeschlossen werden. Der LFO liefert zwei Wellenformen (Dreieck und Recht-
eck). Sie stehen gleichzeitig an zwei separaten Ausgängen zur Verfügung. Die Modulations-
geschwindigkeit lässt sich ihrerseits modulieren bzw. steuern.
RATE
Bestimmt die Geschwindigkeit (oder Frequenz) der Modulation. Der Regelbereich liegt
zwischen 0,07Hz und 520Hz. Die LED visualisiert die Modulationsgeschwindigkleit.
RATE IN
Eine hier anliegende Steuerspannung wird zum Wert des RATE-Reglers hinzu addiert und
bestimmt die Geschwindigkeit der Modulation.
Spannungsbereich –8V bis +8Volt
BITTE BEACHTE: Mittels einer hier anliegenden Steuerspannung lässt sich der RATE-
Regelbereich auf bis zu etwa 620Hz vergrößern.
TRI OUT
An dieser Buchse wird die Dreieckswelle des LFO ausgegeben. Sie kann als Modulationsquelle
oder als Audiosignal genutzt werden.
Spannungsbereich 10Vss
SQUARE OUT
An dieser Buchse wird die Rechteckwelle des LFO ausgegeben. Sie kann als Modulationsquelle
oder als Audiosignal genutzt werden.
Spannungsbereich 10Vss
