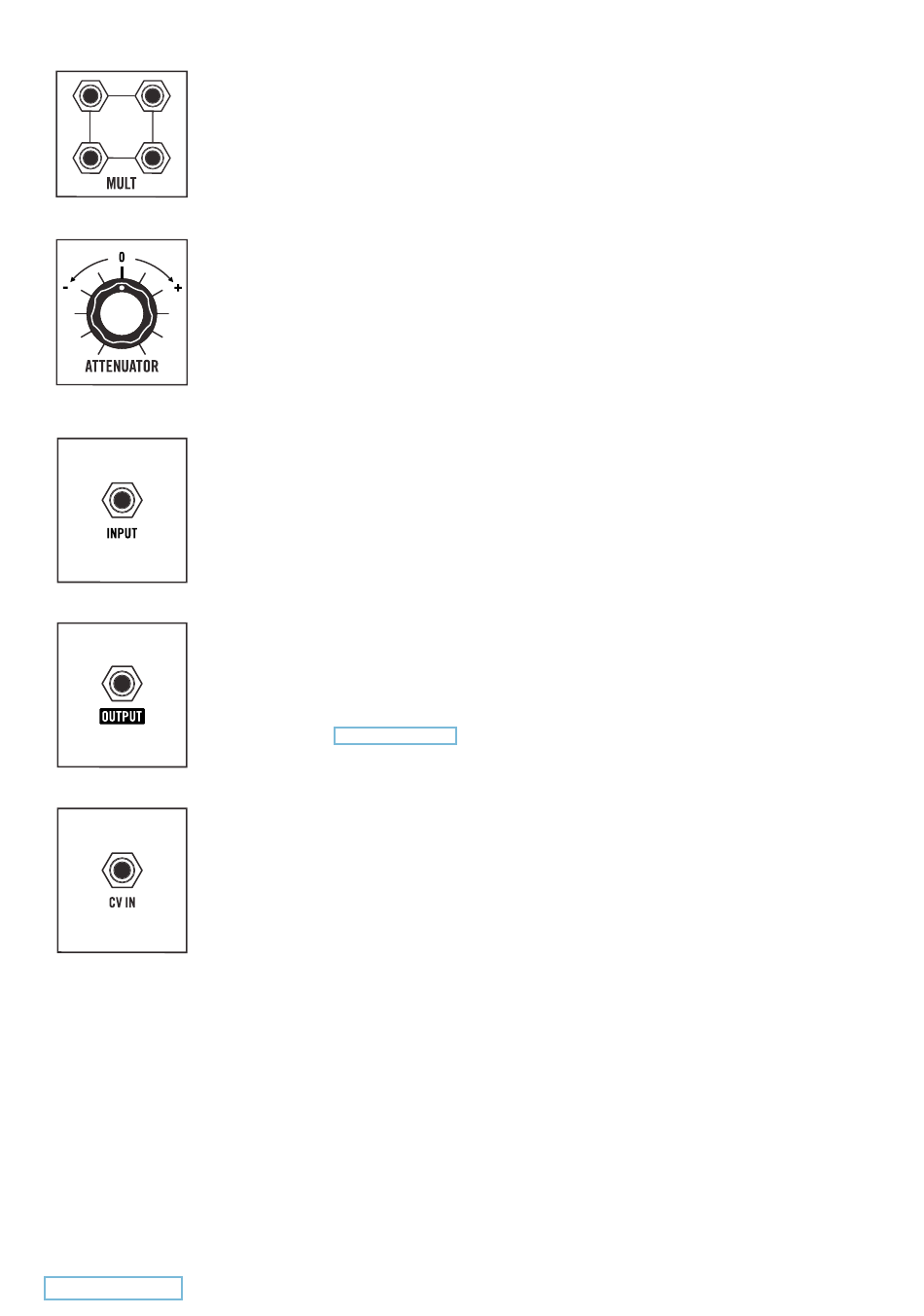

MULT (UNGEPUFFERT)
Beim Mult handelt es sich um vier parallel verschaltete Buchsen. Sie dienen der Verteilung
oder dem Mix von Signalen. So ließe sich etwa ein Ausgangssignal gleichzeitig auf drei
verschiedene Modulationsziele routen. Matriarch ist so konstruiert, dass sich alle, an seinen
Patch-Ausgängen zur Verfügung stehenden Signale über diese MULT-Buchsen mixen lassen.
So können etwa mehrere Modulationsquellen zusammengefasst werden und gemeinsam
einen bestimmten Parameter modulieren.
ATTENUATOR (MIT INVERTER)
Mit einem Attenuator (Abschwächer) lässt sich der Pegel eines Steuersignals reduzieren. So
können etwa Modulationstiefen für bestimmte Parameter angepasst werden. In der Mittelstel-
lung („0") wird das Eingangssignal vollständig abgeschwächt. Bewegt man den Regler weg
von der Mittelstellung, wird die Abschwächung kleiner, bis das Eingangssignal schließlich mit
vollem Pegel ausgegeben wird. Bei Linksdrehung wird das Ausgangssignal zudem invertiert.
BITTE BEACHTE: Bei negativer oder invertierter Modulation ist der Spannungsverlauf umge-
kehrt: Zuvor ansteigende Spannungen fallen nun ab und umgekehrt.
INPUT
Ein hier anliegendes Signal wird dem Attenuator zugeführt.
Spannungsbereich –8V bis +8Volt
BITTE BEACHTE: Ist kein Kabel am Attenuator-Eingang eingesteckt, arbeitet der Attenuator
als Gleichspannungsquelle. Er liefert dann abhängig von der Reglerstellung am Ausgang eine
Gleichspannung zwischen –/+8VDC.
OUTPUT
Das vom Attenuator bearbeitete Signal wird hier ausgegeben.
Spannungsbereich –8V bis +8Volt
BITTE BEACHTE: Das Utilities (2) Modul besitzt einen Attenuator. Zwei weitere Attenuatoren
befinden sich im Utilities (1) Modul.
CV IN
Eine hier anliegende Steuerspannung wird zum Wert des ATTENUATOR-Reglers hinzu
addiert und bestimmt den Grad der Abschwächung.
Spannungsbereich –8V bis +8Volt
