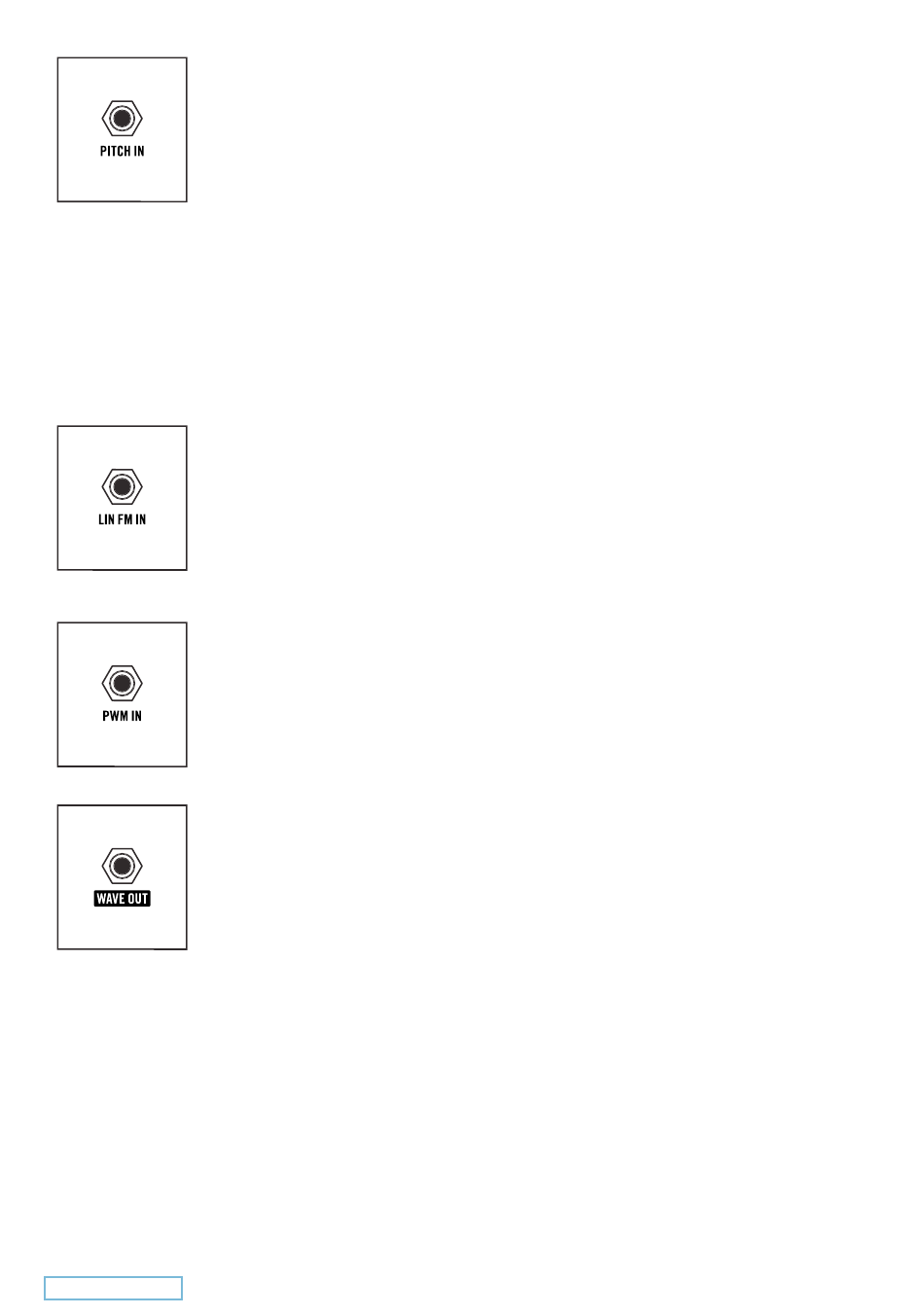

PITCH IN (EXPONENTIELLE FREQUENZMODULATION)
Eine hier zugeführte Steuerspannung moduliert die Tonhöhe (Frequenz) des zugehörigen
Oszillators und die Tonhöhen der höher nummerierten Oszillatoren – es sei denn, einer der
höher nummerierten Oszillatoren erhält seinerseits eine Steuerspannung über seinen
PITCH IN. Die hier anliegende Steuerspannung wird zu der, vom Keyboard erzeugten
Steuerspannung hinzu addiert.
BITTE BEACHTE: Erhält Oszillator 1 über seinen PITCH IN eine Steuerspannung, werden alle
vier Oszillatoren gleichermaßen moduliert. Erhält dagegen Oszillator 2 die Steuerspannung,
erfolgt die entsprechende Modulation nur bei den Oszillatoren 2, 3 und 4, nicht jedoch bei
Oszillator 1. Erhält Oszillator 1 eine Steuerspannung „A" und Oszillator 3 eine Steuerspannung
„B", moduliert „A" die Oszillatoren 1 und 2, während „B" die Oszillatoren 3 und 4 moduliert.
TIP: Um nur Oszillator 1 zu modulieren, versorge ihn über seine PITCH IN-Buchse mit der
gewünschten Steuerspannung. Steckst du nun ein Patch-Kabel in den PITCH IN von Oszilla-
tor 2, lässt das andere Ende des Patch-Kabels aber „offen", hast du somit die Modulation der
Oszillatoren 2 bis 4 „abgeschaltet". Nur Oszillator 1 wird moduliert.
Steuerspannungsbereich: -5V bis +5V (1V/Oktave-Skalierung)
LIN FM IN (LINEARE FREQUENZMODULATION)
Diesen Eingang kannst du mit einer Steuerspannung oder einem Audiosignal beschalten.
Der Oszillator wird dann linear frequenzmoduliert (FM) und erzeugt, abhängig vom Modula-
tionssignal, mehr oder weniger unharmonische Sounds ohne exakt spielbare Tonhöhe. Dieses
Verfahren eignet sich gut zur Erzeugung von geräuschhaften, metallischen Klangeffekten,
Glocken-Sounds und ähnlichem.
Spannungsbereich: -5V bis +5V (AC-gekoppelt)
PWM IN
Erhält dieser Eingang eine Steuerspannung, moduliert sie die Pulsweite der Rechteck- und
Pulswelle. Das Verhältnis der An- und Aus-Phasen (s.o.) wird dann ständig variiert, wodurch
sich der Obertongehalt des Signals stetig ändert. PWM eignet sich gut, um „schwebende",
„breite" Klänge zu erzeugen, etwa Streicher, Flächen u.ä.
Spannungsbereich: -5V bis +5V
WAVE OUT
Über diese Buchse wird das Audiiosignal des entsprechenden Oszillators direkt ausgegeben.
Spannungsbereich: 10Vss
