Moog Matriarch Bedienungsanleitung Seite 21

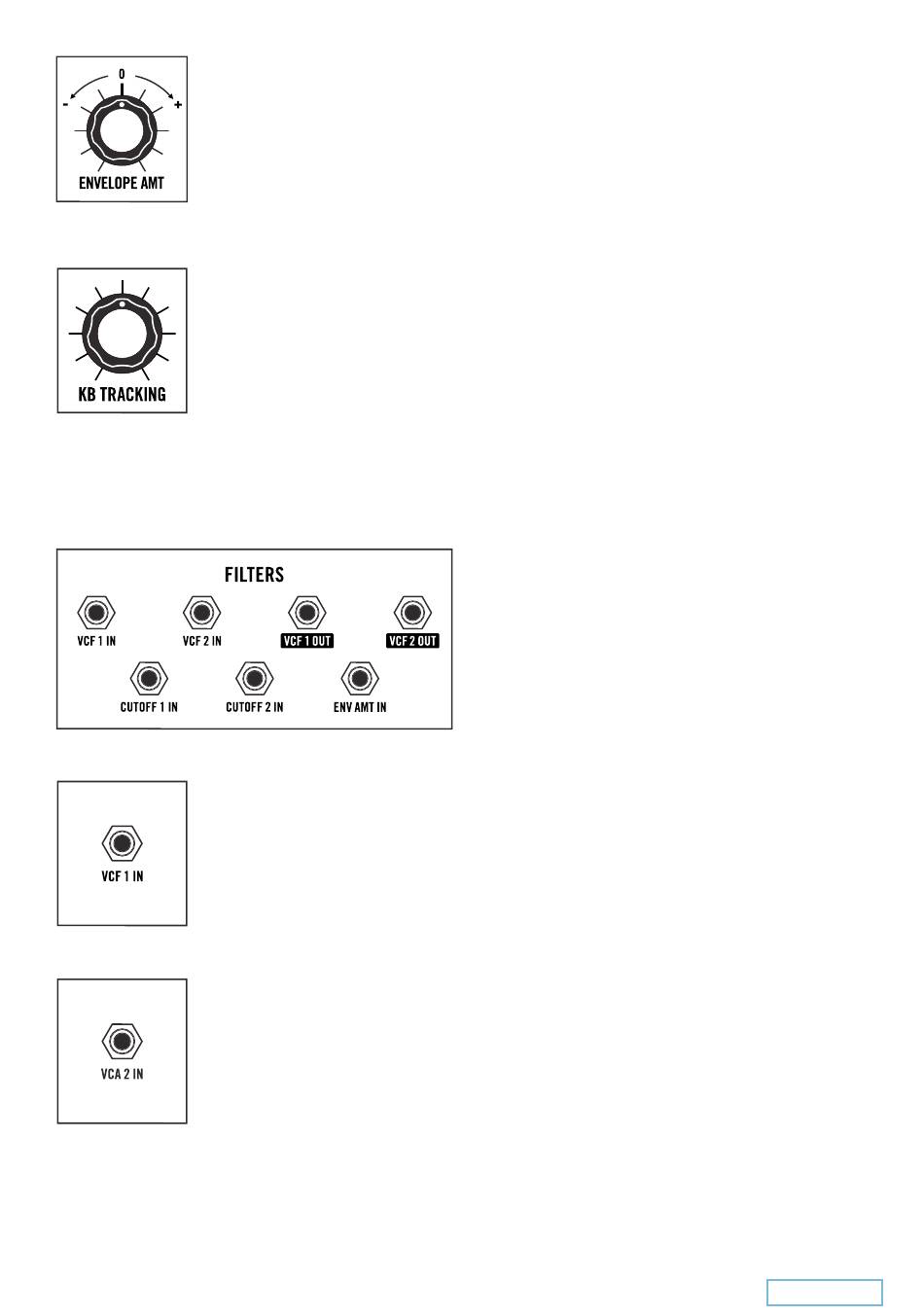

ENVELOPE AMT
Mit diesem Regler bestimmst du die Intensität, mit der die Filter-Hüllkurve die Cutoff-
Frequenzen der beiden Filter moduliert. Ausgangspunkt der Modulation ist der Einstellwert
der Cutoff. Drehst du den ENVELOPE AMT-Regler nach links (–), verringert der Hüll-
kurvengenerator die Cutoff-Frequenz. Drehst du den ENVELOPE AMT-Regler nach
rechts (+), erhöht der Hüllkurvengenerator die Cutoff-Frequenz.
BITTE BEACHTE: Bei negativer (oder inverser) Modulation wird der, vom Hüllkurven-Genera-
tor gelieferte Steuerspannungsverlauf einfach invertiert. Der Attack-Parameter senkt dann die
Cutoff ab, anstatt sie zu erhöhen. Der zeitliche Verlauf bleibt unverändert.
KB TRACKING
Das Keyboard Tracking steuert die Cutoff-Frequenz der Filters in Abhängigkeit der Tonhö-
he. Tiefe Noten verschieben die Cutoff weniger weit nach oben, höhe Noten dagegen mehr.
Somit klingen hohe Töne heller als tiefe. Dieser Effekt entspricht den meisten akustischen
Instrumenten und ist daher ein wichtiger Klanggestaltungs-Parameter.
Ist der KB TRACKING-Regler ganz aufgedreht (Maximalwert) erhalten die Filter die selbe
1V/Oktave-Skalierung wie auch die Oszillatoren. Ganz zugedreht (Minimalwert) ist das
Keyboard-Tracking außer Funktion.
TIP: Mit KB TRACKING-Regler auf Maximalwert und bis zur Selbstoszillation aufgedrehter
Resonance kannst du die Filtersektion wie die Oszillatoren in Halbtonschritten auf dem
Keyboard spielen.
VCF 1 IN
Der Eingang von VCF 1 ist intern mit dem Ausgang des Mixers verbunden. Ein hier
anliegendes Audiosignal ersetzt das interne Mixersignal.
BITTE BEACHTE: Signalweg und Modus der Filtersektion wird mit dem Schalter
FILTER MODE bestimmt.
Spannungsbereich –5 bis +5Volt
VCF 2 IN
Abhängig von der Stellung des Schalters FILTER MODE ist der Eingang von VCF 2 intern
entweder mit dem Ausgang des Mixers oder mit dem Ausgang von VCF 1 verbunden. Ein
hier anliegendes Audiosignal ersetzt das interne Signal.
Spannungsbereich –5 bis +5Volt
FILTER PATCH-PUNKTE
Die Patch-Punkte ermöglichen weitere Modulations-
optionen für die Filtersektion des Matriarch. So lassen
sich die Cutoff-Frequenzen beider Filter separat
modulieren.
Ebenso lässt sich der Wert des ENVELOPE AMT-
Reglers durch eine Steuerspannung modulieren.
Darüber hinaus erlauben Audio-Ein- und Ausgänge
die separate Nutzung beider Filter für die Bearbeitung
interner und externer Audiosignale.
