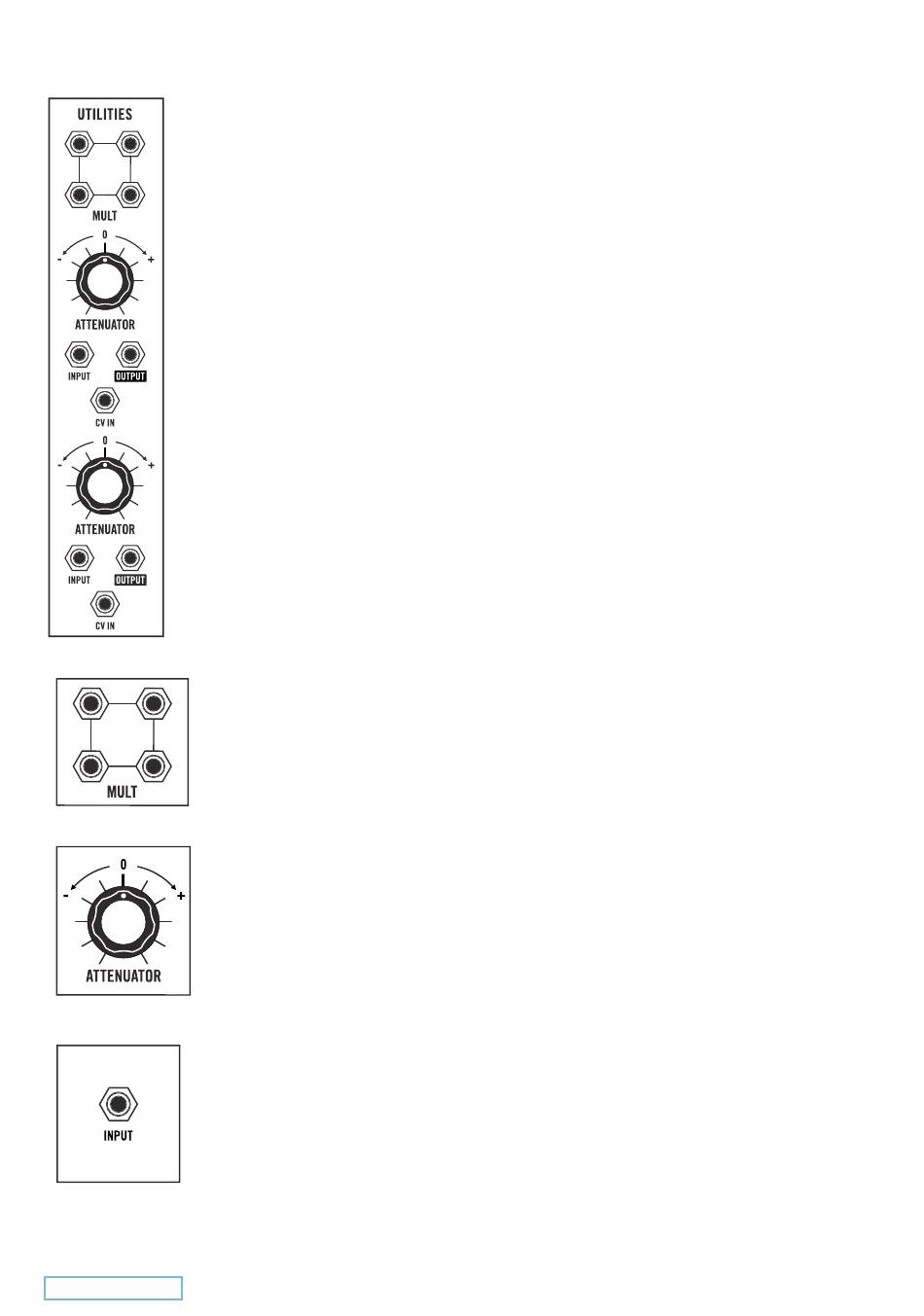

UTILITIES (1)

Matriarch ist mit zwei Utility-Modulen ausgestattet. Sie beinhalten eine Auswahl an „Werkzeugen",
die bei der Arbeit mit (semi)-modularen Synthesizern sehr praktisch sein können. Dazu zählen
etwa Baugruppen zum splitten, verteilen, zusammenführen, invertieren oder abschwächen von
Signalen.
Das erste Utility-Modul enthält ein 4-Wege-MULT sowie zwei identisch aufgebaute Attenuatoren
(Abschwächer) mit Invertier-Funktion.
TIP: Beide Abschwächer lassen sich auch als Ringmodulatoren nutzen. Ringmodulation wird gerne
für die Erzeugung metallischer, geräuschhafter Sounds verwendet.
Verbinde mittels Patch-Kabeln die WAVE OUT Buchse von Oszillator 1 mit dem INPUT eines
Abschwächers sowie die WAVE OUT Buchse von Oszillator 2 mit der CV IN Buchse des selben
Abschwächers. An seinem Ausgang liegt nun ein ringmoduliertes Signal an. Mit dem
ATTENUATOR-Regler kannst du den Ringmodulator „stimmen". In der Mittenposition entsteht
ein relativ sauberer und typischer Ringmodulator-Sound.
MULT (UNGEPUFFERT)
Beim Mult handelt es sich um vier parallel verschaltete Buchsen. Sie dienen der Verteilung
oder dem Mix von Signalen. So ließe sich etwa ein Ausgangssignal gleichzeitig auf drei
verschiedene Modulationsziele routen. Matriarch ist so konstruiert, dass sich alle, an seinen
Patch-Ausgängen zur Verfügung stehenden Signale über diese MULT-Buchsen mixen lassen.
So können etwa mehrere Modulationsquellen zusammengefasst werden und gemeinsam
einen bestimmten Parameter modulieren.
ATTENUATOR (MIT INVERTER)
Mit einem Attenuator (Abschwächer) lässt sich der Pegel eines Steuersignals reduzieren. So
können etwa Modulationstiefen für bestimmte Parameter angepasst werden. In der Mittel-
stellung („0") wird das Eingangssignal vollständig abgeschwächt. Bewegt man den Regler
weg von der Mittelstellung, wird die Abschwächung kleiner, bis das Eingangssignal schließ-
lich mit vollem Pegel ausgegeben wird. Bei Linksdrehung wird das Ausgangssignal zudem
invertiert.
BITTE BEACHTE: Bei negativer oder invertierter Modulation ist der Spannungsverlauf umge-
kehrt: Zuvor ansteigende Spannungen fallen nun ab und umgekehrt.
INPUT
Ein hier anliegendes Signal wird dem Attenuator zugeführt.
Spannungsbereich –8V bis +8Volt
BITTE BEACHTE: Ist kein Kabel am Attenuator-Eingang eingesteckt, arbeitet der Attenuator
als Gleichspannungsquelle. Er liefert dann abhängig von der Reglerstellung am Ausgang eine
Gleichspannung zwischen –/+8VDC.
