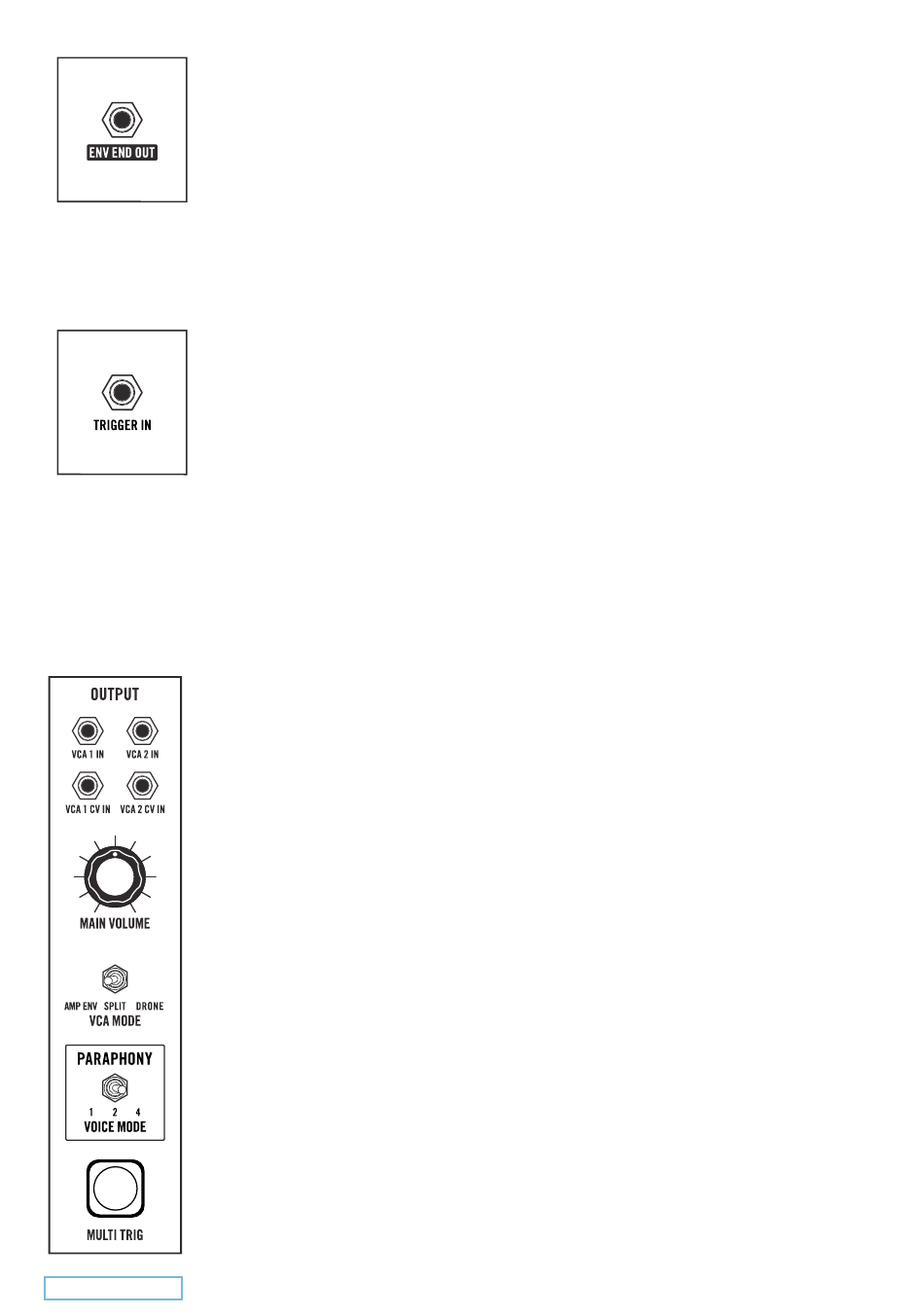

ENV END OUT (AMPLITUDE EG)
Sobald der Lautstärken-Envelope-Generator seine Hüllkurve vollständig durchlaufen hat, wird
an dieser Buchse ein Gate-Signal ausgegeben. Es wird so lange ausgegeben, bis der Lautstär-
ken-Envelope-Generator erneut via Keyboard oder TRIGGER IN Buchse gestartet wird. Du
kannst dieses Gate-Signal nutzen, um mit Hilfe des Envelope-Generators ein weiteres Event
auszulösen, etwa das Weiterschalten einer Sequenz o.ä.
TIP: Verbinde mittels Patch-Kabel den ENV END OUT mit dem TRIGGER IN des selben
Envelope-Generators. Die Hüllkurve wird nun nach dem Durchlaufen immer wieder neu
gestartet – du erhälst eine geloopte Hüllkurve. Kurze Attack- und Release-Einstellungen
iefern rhythmische Effekte.
Spannungsbereich 0V bis +5Volt
TRIGGER IN (AMPLITUDE EG)
Üblicherweise wird der Envelope-Generator mit einem Keyboard-Trigger gestartet. Alternativ
kannst du an der TRIGGER IN-Buchse ein anderes Gate- oder Trigger-Signal ( > 2,3V) anle-
gen, um die Hüllkurve zu starten.
BITTE BEACHTE: Wird ein Patch-Kabel in die TRIGGER IN-Buchse gesteckt, ist die interne
Gate-Verbindung zwischen Keyboard und Envelope-Generator unterbrochen. Spielst du dann
Tasten, wird die Hüllkurve nicht gestartet.
Spannungsbereich 0V bis +8Volt

AUSGANG

Matriarch ist mit zwei Voltage Controlled Amplifiern / VCA 1 und VCA 2 (spannungsgesteuerte
Verstärker) ausgestattet. Um die, von Matriarch erzeugten Klänge hörbar und aufnahmebereit
zu machen, müssen sie auf entsprechende Pegel / Lautstärken gebracht werden. Dazu dient
das Output-Modul mit den beiden VCAs. Zusammen mit den Envelope-Generatoren erhalten
die Sounds hier zudem einen dynamischen Lautstärkeverlauf. In der Werkseinstellung steuert
VCA 1 den Ausgangspegel des linken Kanals und VCA 2 den Ausgangspegel des rechten
Kanals.
TECHNISCHE VERWANDSCHAFTEN: Matriarchs Ausgangs-VCAs basieren auf dem klassischen
Moog 902-Modul.
