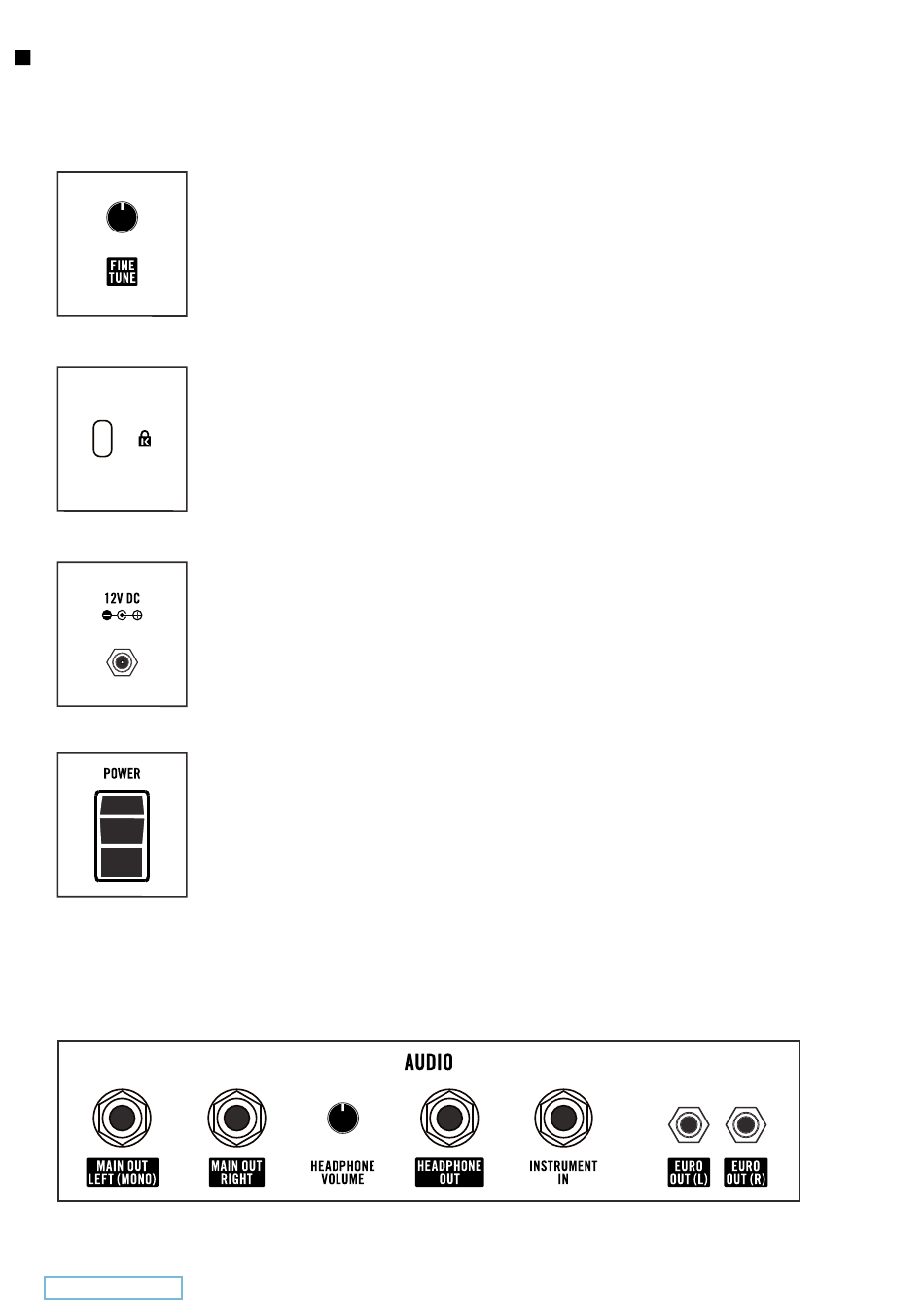

RÜCKSEITE
Matriarchs Rückseite wird von zahlreiche Anschlussbuchsen geziert. Du findest hier Audio-Anschlüsse, zusätzliche
CV In/Outs, (Ein-/Ausgänge für Steuerspannungen), MIDI- und USB-Ports, einen FINE TUNE-Regler, den Anschluss
für das Netzteil, den Power-Schalter sowie einen Kensington Security Slot.
FINE TUNE
Mit diesem Regler kannst du Matriarch stimmen. Er wirkt gleichermaßen auf alle vier
Oszillatoren. Der Regelbereich beträgt +/– 1 Halbton.
KENSINGTON SECURITY SLOT
Hier kannst du deinen Matriarch gegen unberechtigtes „Ausleihen" sichern.
12V DC ANSCHLUSS FÜR SPANNUNGSVERSORGUNG
Hier kannst du Matriarchs mitgeliefertes Netzteil anschließen. Verbinde das Netzteil zuerst
mit der rückseitigen 12VDC-Buchse und erst dann mit einer geeigneten Netzspanungsquelle.
Das mitgelieferte Netzteil benötigt eine Netzspannung von 100 bis 240 Volt AC, 50/60 Hz.
POWER SCHALTER
Schaltet Matriarchs Spannungsversorgung ein und aus.
AUDIO-ANSCHLÜSSE
Auf dem AUDIO-Anschlussfeld befinden sich Matriarchs Audio-Ausgänge in verschiedenen Formaten (Line, Kopf-
hörer, Eurorack). Außerdem findet sich hier ein Eingang für externe Audiosignale. Er ist intern mit dem Mixer-Modul
verbunden.
