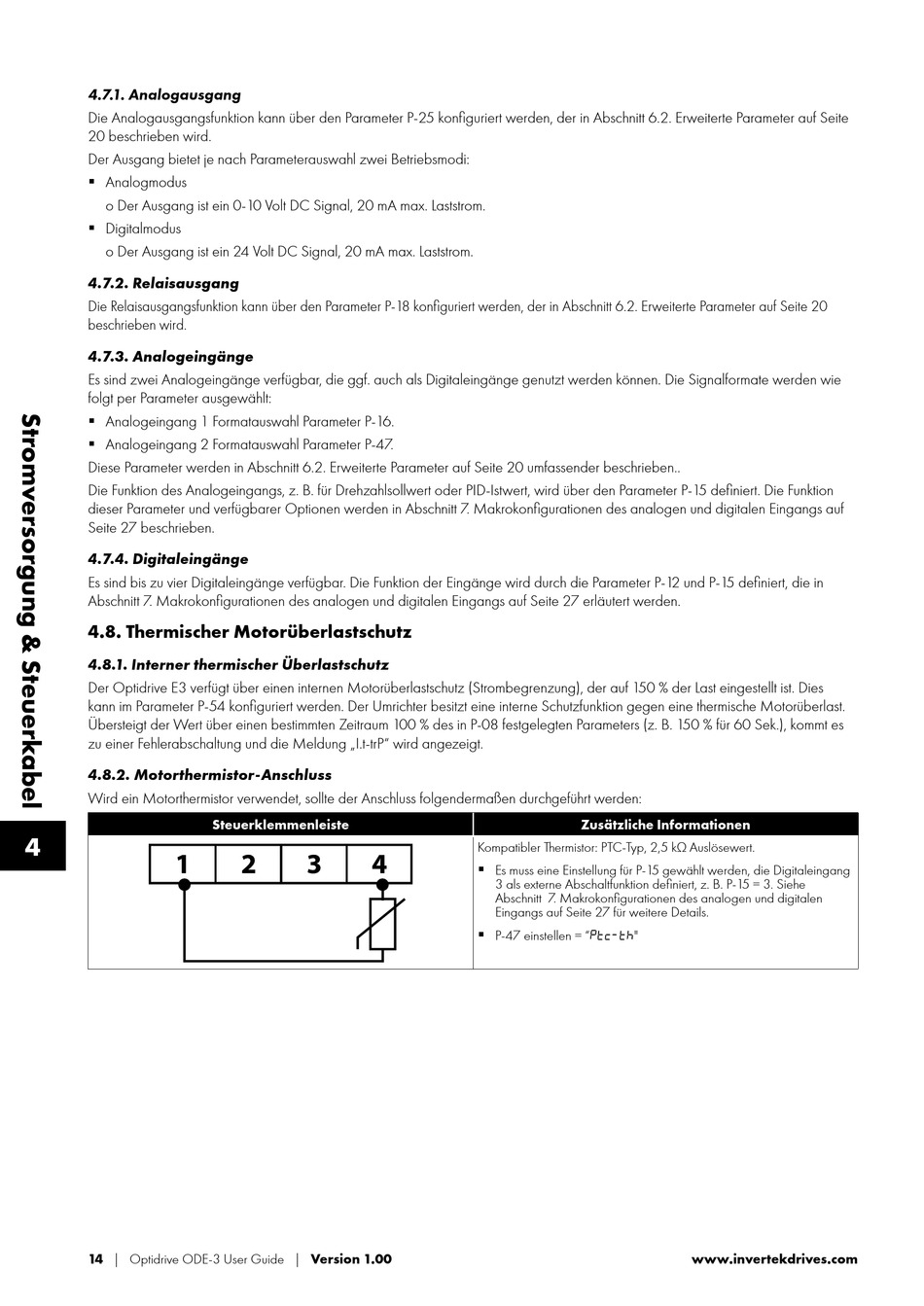

4.7.1. Analogausgang
Die Analogausgangsfunktion kann über den Parameter P-25 konfiguriert werden, der in Abschnitt 6.2. Erweiterte Parameter auf Seite
20 beschrieben wird.
Der Ausgang bietet je nach Parameterauswahl zwei Betriebsmodi:
 A nalogmodus
o Der Ausgang ist ein 0-10 Volt DC Signal, 20 mA max. Laststrom.
 D igitalmodus
o Der Ausgang ist ein 24 Volt DC Signal, 20 mA max. Laststrom.
4.7.2. Relaisausgang
Die Relaisausgangsfunktion kann über den Parameter P-18 konfiguriert werden, der in Abschnitt 6.2. Erweiterte Parameter auf Seite 20
beschrieben wird.
4.7.3. Analogeingänge
Es sind zwei Analogeingänge verfügbar, die ggf. auch als Digitaleingänge genutzt werden können. Die Signalformate werden wie
folgt per Parameter ausgewählt:
 A nalogeingang 1 Formatauswahl Parameter P-16.
 A nalogeingang 2 Formatauswahl Parameter P-47.
Diese Parameter werden in Abschnitt 6.2. Erweiterte Parameter auf Seite 20 umfassender beschrieben..
Die Funktion des Analogeingangs, z. B. für Drehzahlsollwert oder PID-Istwert, wird über den Parameter P-15 definiert. Die Funktion
dieser Parameter und verfügbarer Optionen werden in Abschnitt 7. Makrokonfigurationen des analogen und digitalen Eingangs auf
Seite 27 beschrieben.
4.7.4. Digitaleingänge
Es sind bis zu vier Digitaleingänge verfügbar. Die Funktion der Eingänge wird durch die Parameter P-12 und P-15 definiert, die in
Abschnitt 7. Makrokonfigurationen des analogen und digitalen Eingangs auf Seite 27 erläutert werden.
4.8. Thermischer Motorüberlastschutz
4.8.1. Interner thermischer Überlastschutz
Der Optidrive E3 verfügt über einen internen Motorüberlastschutz (Strombegrenzung), der auf 150 % der Last eingestellt ist. Dies
kann im Parameter P-54 konfiguriert werden. Der Umrichter besitzt eine interne Schutzfunktion gegen eine thermische Motorüberlast.
Übersteigt der Wert über einen bestimmten Zeitraum 100 % des in P-08 festgelegten Parameters (z. B. 150 % für 60 Sek.), kommt es
zu einer Fehlerabschaltung und die Meldung „I.t-trP" wird angezeigt.
4.8.2. Motorthermistor-Anschluss
Wird ein Motorthermistor verwendet, sollte der Anschluss folgendermaßen durchgeführt werden:
4
14 | Optidrive ODE-3 User Guide | Version 1.00

Steuerklemmenleiste

Zusätzliche Informationen
Kompatibler Thermistor: PTC-Typ, 2,5 kΩ Auslösewert.

E s muss eine Einstellung für P-15 gewählt werden, die Digitaleingang
3 als externe Abschaltfunktion definiert, z. B. P-15 = 3. Siehe
Abschnitt 7. Makrokonfigurationen des analogen und digitalen
Eingangs auf Seite 27 für weitere Details.

P-47 einstellen = ""
