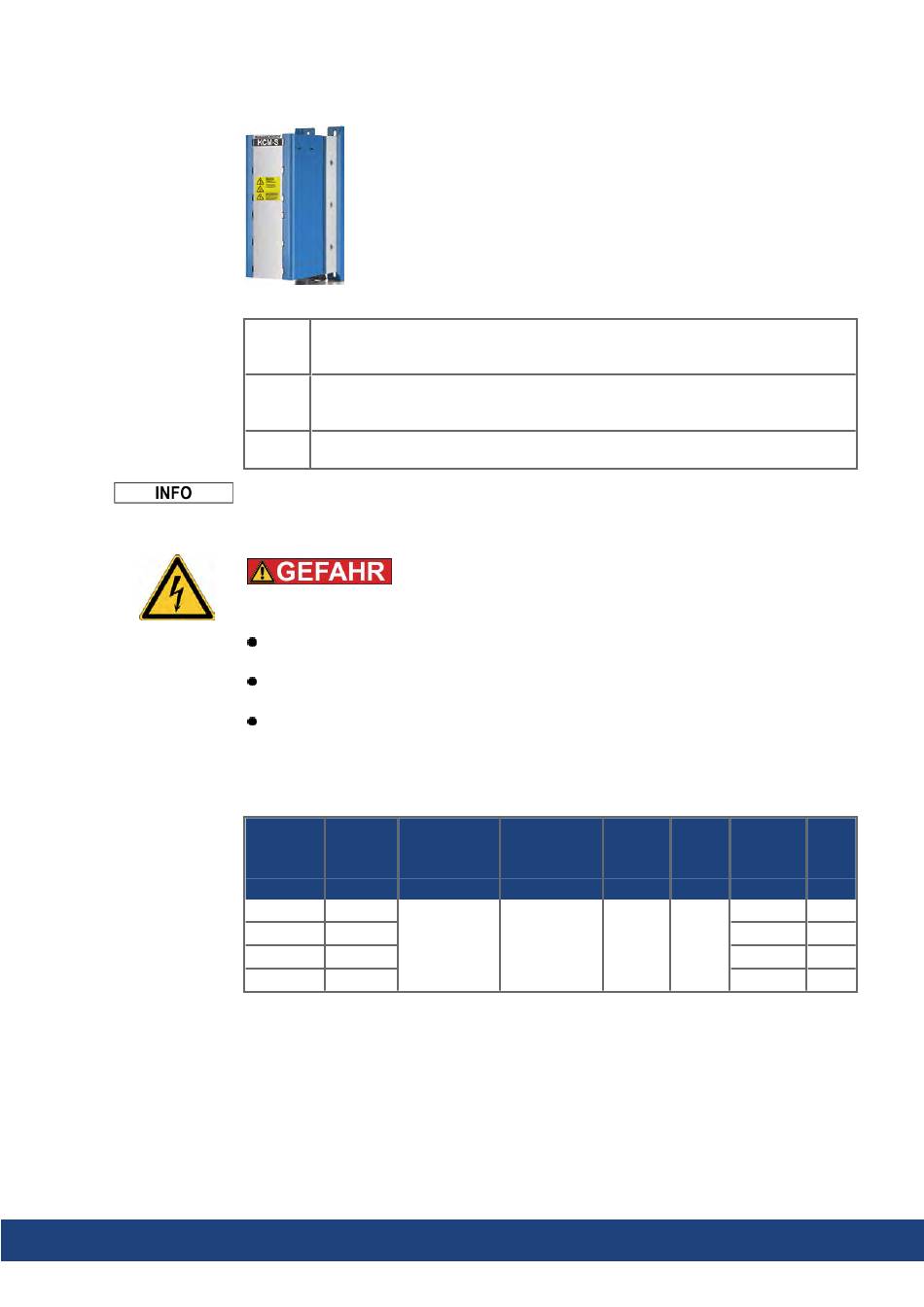

9.9.4 Kondensator Module (X3)
KCM-S
KCM-P
KCM-E
Die KCM Module dürfen nur an Servoverstärkern mit 400 V / 480 V Nennspannung ange-
schlossen werden. Informationen zu Montage, Installation und Inbetriebnahme finden Sie in
der Betriebsanleitung der KCM Module.
Es besteht die Gefahr von schweren oder tödlichen Verletzungen durch elektrischen Schlag
oder Lichtbogenbildung. Die Selbstentladezeit der Module kann über eine Stunde betragen.
Schalten Sie die Netzspannung ab (freischalten). Sie dürfen nur bei freigeschalteter
Anlage an den Anschlüssen arbeiten.
Prüfen Sie den Ladezustand mit einem für Gleichspannung bis 1000 V geeigneten Mess-
gerät.
Wenn Sie zwischen den Klemmen DC+/DC- oder gegen Erde eine Spannung größer als
50 V messen, entladen Sie die Module (siehe (➜ # 118).

9.9.4.1 Technische Daten

Typ
KCM-S200
KCM-P200
KCM-E200
KCM-E400
KCM Module (KOLLMORGEN Capacitor Modules) nehmen kinetische
Energie auf, die der Motor im generatorischen Betrieb erzeugt. Nor-
malerweise wird diese Energie über Bremswiderstände in Verlustleistung
umgesetzt. Die KCM Module speisen die gespeicherte Energie in den
Zwischenkreis zurück, wenn sie benötigt wird.
Montage: siehe regionales Zubehörhandbuch oder KCM Instal-
lationshandbuch.
Abmessungen (HxBxT) : 300x100x201 mm
Spart Energie: Die beim generatorischen Bremsen im Kondensatormodul gespei-
cherte Energie steht für den nächsten Beschleunigungsfall zur Verfügung. Die Ein-
satzspannung des Moduls wird automatisch während der ersten Lastzyklen ermittelt.
Power trotz Netzausfall: Bei Ausfall der Leistungsversorgung stellt das Modul dem Ser-
voverstärker die gespeicherte Energie für ein gesteuertes Stillsetzen des Antriebs zur
Verfügung (nur Leistungsspannung; 24V separat puffern).
Erweiterungsmodul für beide Einsatzzwecke. Erweiterungsmodule sind in zwei Kapa-
zitätsklassen verfügbar.
Hohe Gleichspannung bis 900 V!
Nenn
Speicher-
Versorgungs-
Kapazität
spannung
[Ws] [VDC]
1600
2000
max. 850
2000
4000
AKD Betriebsanleitung | 9 Elektrische Installation
Spitzen
Schutz-
Versorgungs- Leistung
spannung
[VDC] [kW]
max. 950
(30s in 6 min) 18
Kollmorgen | kdn.kollmorgen.com | Oktober 2020
Einsatz-
Masse
klasse spannung
[VDC] [kg]
ermittelt 6,9
470 6,9
IP20
- 4,1
- 6,2
