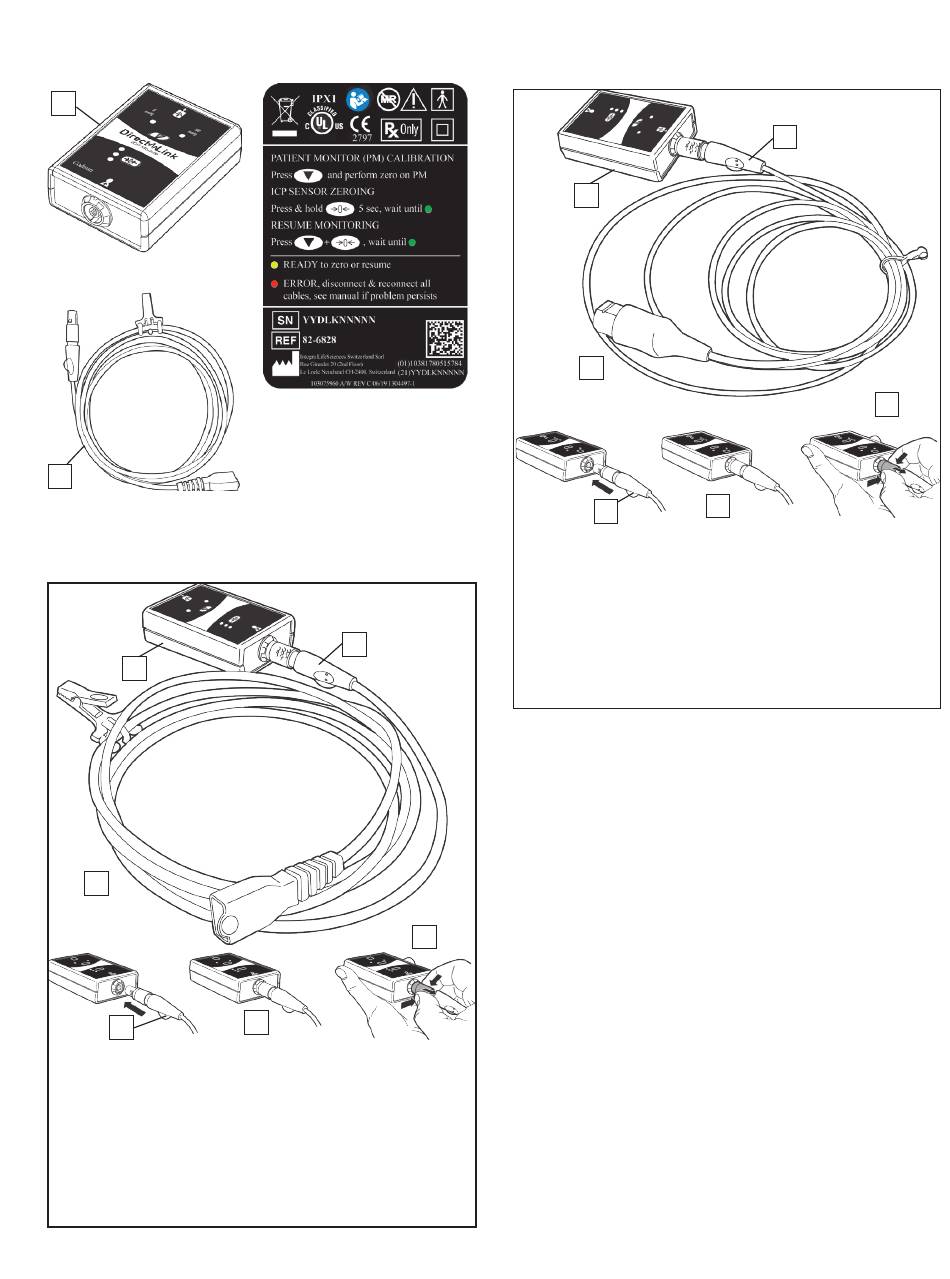

Kuva 1a
A
B
A DirectLink ICP -moduuli
B ICP-jatkojohto
Kuva 3
A
C
C1
A DirectLink-moduuli
B ICP-jatkojohto
C Liitä johto pitämällä
liitintä niin, että "evä"
osoittaa alaspäin,
ennen kuin työnnät sen
moduuliin.
C1 Evä
Kuva 1b
Moduulin takapaneelin kyltti
B
E
D
D Johto on liitetty moduuliin
oikein
E Irrota johto puristamalla
jännityksen poistoa ja
vetämällä taaksepäin.
Vedä johto seuraavaksi
pois moduulista.
Kuva 2
A
C
C1
A DirectLink-moduuli
B Potilasmonitorin
liitäntäkaapeli
C Liitä johto pitämällä liitintä
niin, että "evä" osoittaa
alaspäin, ennen kuin
työnnät sen moduuliin.
C1 Evä
35
FI – SUOMI
B
E
D
D Johto on liitetty moduuliin
oikein
E Irrota johto puristamalla
jännityksen poistoa ja
vetämällä taaksepäin. Vedä
johto seuraavaksi pois
moduulista.
