Handbuch MRS1

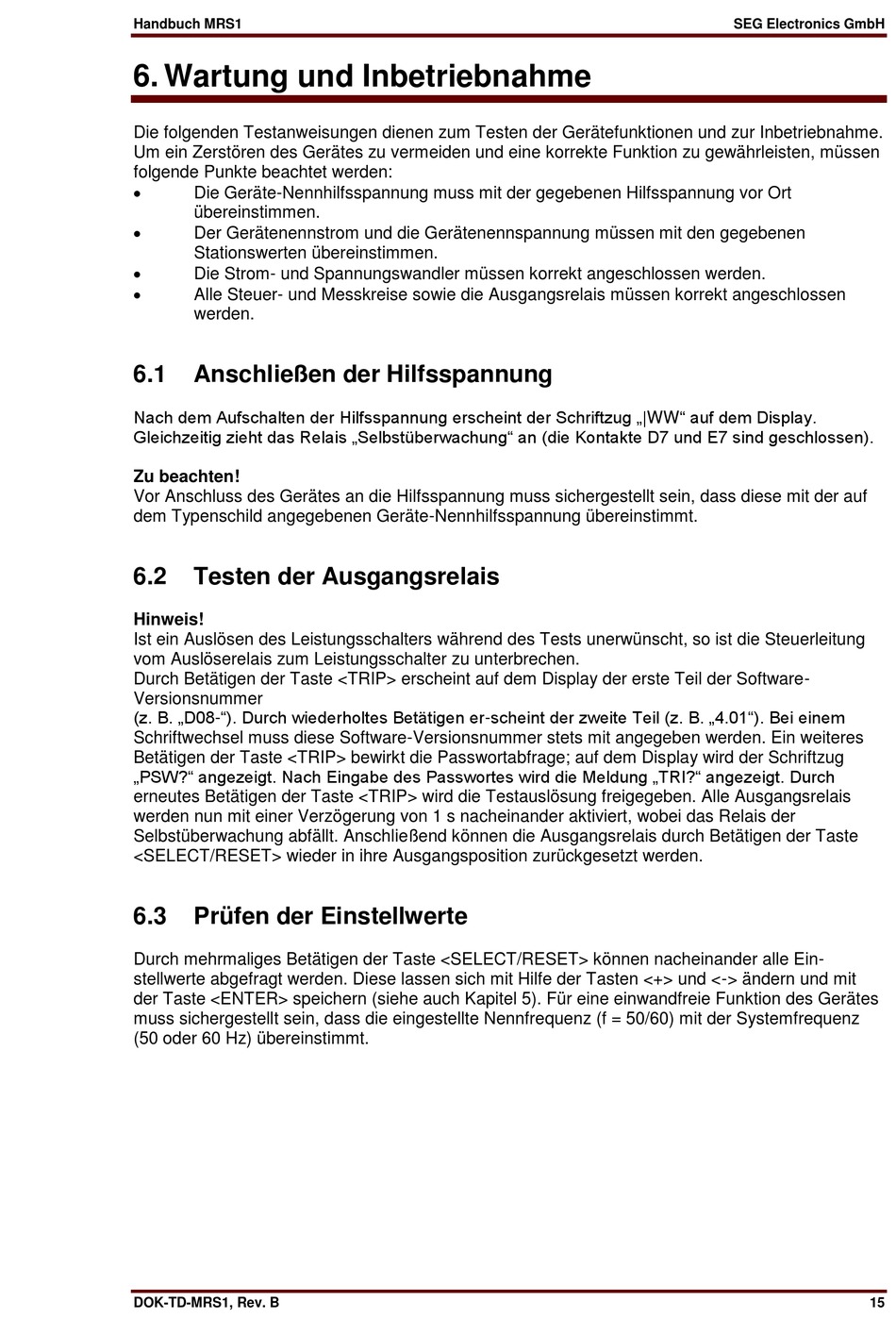

6. Wartung und Inbetriebnahme
Die folgenden Testanweisungen dienen zum Testen der Gerätefunktionen und zur Inbetriebnahme.
Um ein Zerstören des Gerätes zu vermeiden und eine korrekte Funktion zu gewährleisten, müssen
folgende Punkte beachtet werden:
Die Geräte-Nennhilfsspannung muss mit der gegebenen Hilfsspannung vor Ort
übereinstimmen.
Der Gerätenennstrom und die Gerätenennspannung müssen mit den gegebenen
Stationswerten übereinstimmen.
Die Strom- und Spannungswandler müssen korrekt angeschlossen werden.
Alle Steuer- und Messkreise sowie die Ausgangsrelais müssen korrekt angeschlossen
werden.
6.1
Anschließen der Hilfsspannung
Nach dem Aufschalten der Hilfsspannung erscheint der Schriftzug „|WW" auf dem Display.
Gleichzeitig zieht das Relais „Selbstüberwachung" an (die Kontakte D7 und E7 sind geschlossen).
Zu beachten!
Vor Anschluss des Gerätes an die Hilfsspannung muss sichergestellt sein, dass diese mit der auf
dem Typenschild angegebenen Geräte-Nennhilfsspannung übereinstimmt.
6.2
Testen der Ausgangsrelais
Hinweis!
Ist ein Auslösen des Leistungsschalters während des Tests unerwünscht, so ist die Steuerleitung
vom Auslöserelais zum Leistungsschalter zu unterbrechen.
Durch Betätigen der Taste <TRIP> erscheint auf dem Display der erste Teil der Software-
Versionsnummer
(z. B. „D08-"). Durch wiederholtes Betätigen er-scheint der zweite Teil (z. B. „4.01"). Bei einem
Schriftwechsel muss diese Software-Versionsnummer stets mit angegeben werden. Ein weiteres
Betätigen der Taste <TRIP> bewirkt die Passwortabfrage; auf dem Display wird der Schriftzug
„PSW?" angezeigt. Nach Eingabe des Passwortes wird die Meldung „TRI?" angezeigt. Durch
erneutes Betätigen der Taste <TRIP> wird die Testauslösung freigegeben. Alle Ausgangsrelais
werden nun mit einer Verzögerung von 1 s nacheinander aktiviert, wobei das Relais der
Selbstüberwachung abfällt. Anschließend können die Ausgangsrelais durch Betätigen der Taste
<SELECT/RESET> wieder in ihre Ausgangsposition zurückgesetzt werden.
6.3
Prüfen der Einstellwerte
Durch mehrmaliges Betätigen der Taste <SELECT/RESET> können nacheinander alle Ein-
stellwerte abgefragt werden. Diese lassen sich mit Hilfe der Tasten <+> und <-> ändern und mit
der Taste <ENTER> speichern (siehe auch Kapitel 5). Für eine einwandfreie Funktion des Gerätes
muss sichergestellt sein, dass die eingestellte Nennfrequenz (f = 50/60) mit der Systemfrequenz
(50 oder 60 Hz) übereinstimmt.
DOK-TD-MRS1, Rev. B
SEG Electronics GmbH
15
