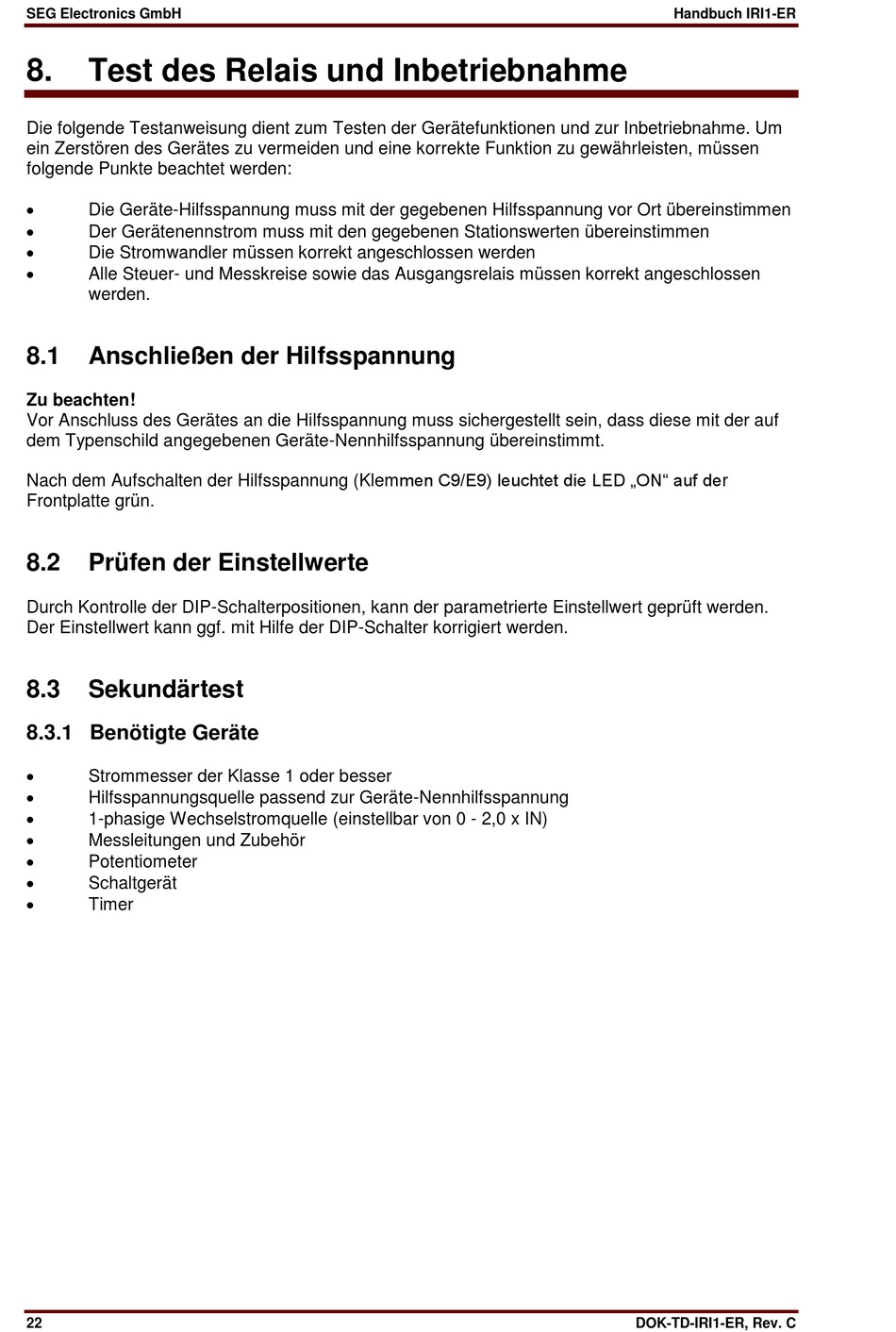

8.
Test des Relais und Inbetriebnahme
Die folgende Testanweisung dient zum Testen der Gerätefunktionen und zur Inbetriebnahme. Um
ein Zerstören des Gerätes zu vermeiden und eine korrekte Funktion zu gewährleisten, müssen
folgende Punkte beachtet werden:
Die Geräte-Hilfsspannung muss mit der gegebenen Hilfsspannung vor Ort übereinstimmen
Der Gerätenennstrom muss mit den gegebenen Stationswerten übereinstimmen
Die Stromwandler müssen korrekt angeschlossen werden
Alle Steuer- und Messkreise sowie das Ausgangsrelais müssen korrekt angeschlossen
werden.
8.1
Anschließen der Hilfsspannung
Zu beachten!
Vor Anschluss des Gerätes an die Hilfsspannung muss sichergestellt sein, dass diese mit der auf
dem Typenschild angegebenen Geräte-Nennhilfsspannung übereinstimmt.
Nach dem Aufschalten der Hilfsspannung (Klemmen C9/E9) leuchtet die LED „ON" auf der
Frontplatte grün.
8.2
Prüfen der Einstellwerte
Durch Kontrolle der DIP-Schalterpositionen, kann der parametrierte Einstellwert geprüft werden.
Der Einstellwert kann ggf. mit Hilfe der DIP-Schalter korrigiert werden.
8.3
Sekundärtest
8.3.1 Benötigte Geräte
Strommesser der Klasse 1 oder besser
Hilfsspannungsquelle passend zur Geräte-Nennhilfsspannung
1-phasige Wechselstromquelle (einstellbar von 0 - 2,0 x IN)
Messleitungen und Zubehör
Potentiometer
Schaltgerät
Timer
22
Handbuch IRI1-ER
DOK-TD-IRI1-ER, Rev. C
