3.1.5 Störschreiber
Das MRU3-2 besitzt eine Störwerterfassung, die die gemessenen Analogwerte als Momentanwerte
aufzeichnet. Die Momentan werte
UL1; UL2; UL3 für Sternschaltung
oder U12; U23; U31 für Deltaschaltung
werden im Raster 1,25 ms (bei 50 Hz) bzw. 1,041 ms (bei 60 Hz) abgetastet und in einem
Umlaufpuffer abgelegt.
Speicheraufteilung
Unabhängig von der Aufzeichnungsdauer kann die gesamte Speicherkapazität auf mehrere
Störfälle mit jeweils geringerer Aufzeichnungsdauer aufgeteilt werden. Außerdem kann das
Löschverhalten des Störschreibers beeinflusst werden.
Nicht überschreiben
Bei der Wahl von 2, 4 oder 8 Aufzeichnungen teilt sich der gesamte Speicher in entsprechend viele
Teilbereiche auf. Wurde diese maximale Anzahl an Störfällen überschritten, dann sperrt der
Störschreiber weitere Aufzeichnungen, um die gespeicherten Daten nicht zu verlieren. Nach dem
Auslesen und Löschen ist er wieder bereit.
Überschreiben
Bei der Wahl von 1, 3 oder 7 Aufzeichnungen werden entsprechend viele Teilbereiche im
Gesamtspeicher reserviert. Ist der Speicher voll, so wird eine neue Aufzeichnung immer die älteste
überschreiben.

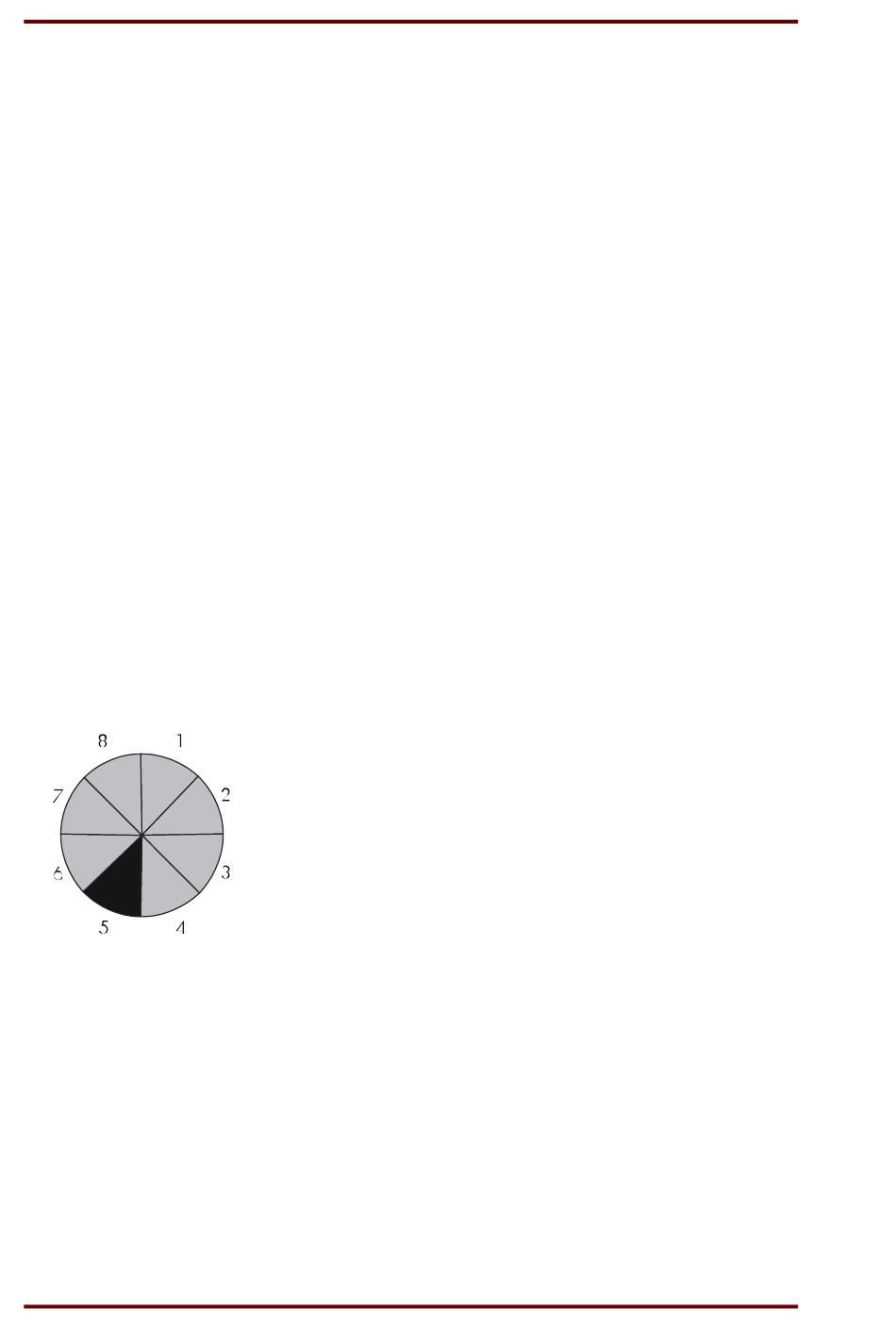

Der Speicherbereich des Störschreibers ist als Ringpuffer aufgebaut. In diesem Beispiel können 7
Störschriebe gespeichert werden. (überschreiben)
Speicherplatz 6 bis 4 ist belegt
Speicherplatz 5 wird gerade beschrieben
Abbildung 3.3: Aufteilung des Speichers in z.B. 8 Segmente
