3.5 Datos eléctricos del servomotor
3.5.1 Servomotor con potenciómetro inversor
SR
1,
4

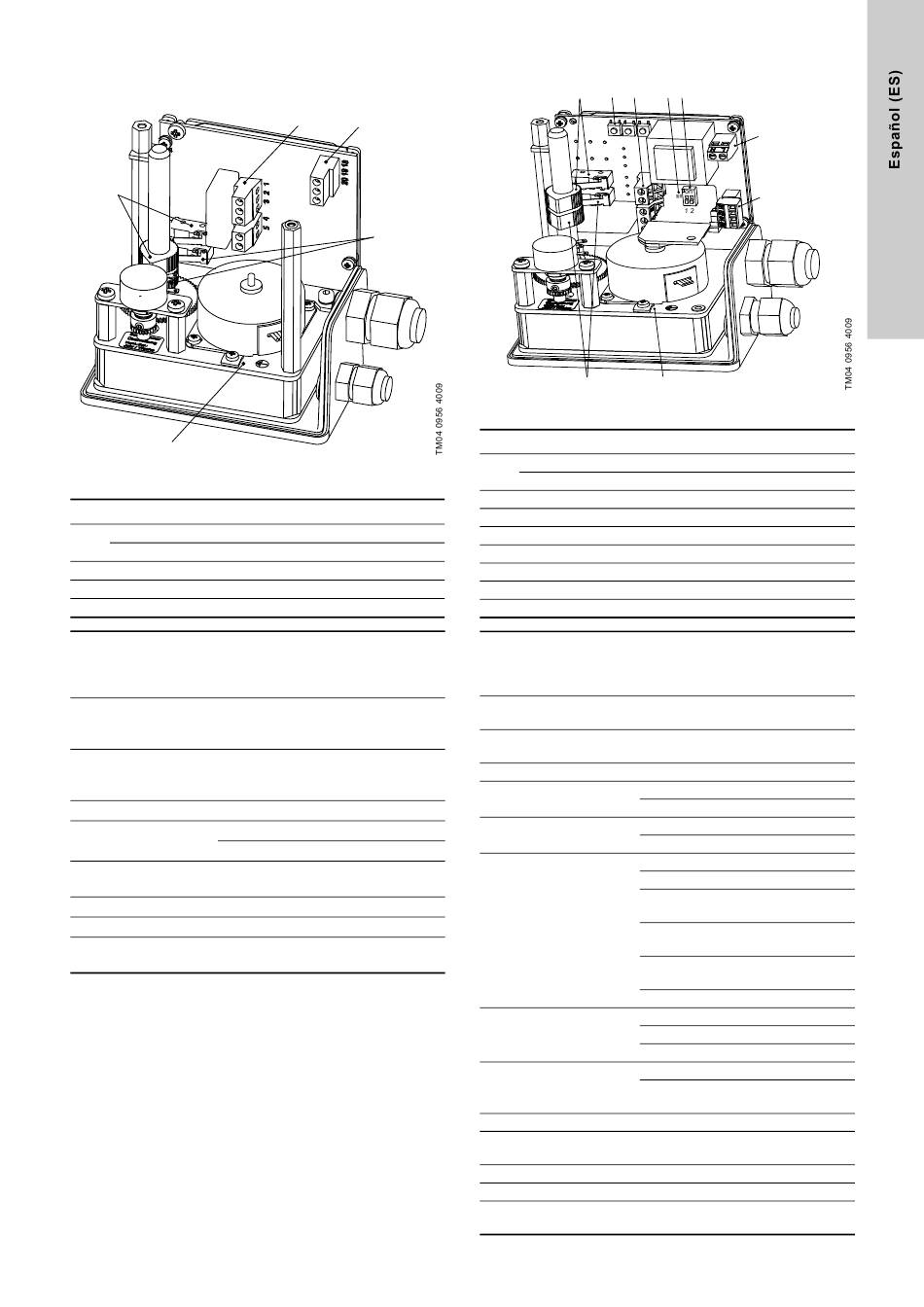

Fig. 8 Servomotor con potenciómetro inversor
Pos. Descripción
SR, levas interruptor fin de carrera mín.
1
SL, levas interruptor fin de carrera máx.
2 Entrada de voltaje de alimentación
3 Entrada/salida de potenciómetro
4 Terminal de tierra
220-240 V ± 10 %, 50/60 Hz ± 5 %,
100 % ED (Estándar)
Voltaje de suministro
110-120 V ± 10 %, 50/60 Hz ± 5 %,
24 V CA ± 10 %, 50/60 Hz ± 5 %
30 mA (a 230 V),
Intensidad nominal 60 mA (a 115 V),
240 mA (a 24 V)
Capacidad de carga del
interruptor de fin de 2 A a 250 V
carrera
Consumo de potencia Aprox. 2 VA
Potenciómetro inversor de 1 kΩ
Variante de control
Señal de apertura/cierre
Tiempo de acciona- 90 seg. para 270 ° a 50 Hz
miento 75 seg. para 270 ° a 60 Hz
Ángulo de ajuste Máx. 270 °
Categoría de protección IP65
Temperatura ambiente
-15 °C a 60 °C
admisible
2
3
1, SL
3.5.2 Servomotor con control analógico (4-20 mA / 0-20 mA)
SL
1, 2 3
L SET
R
1, SR
Fig. 9 Servomotor con control analógico
Pos. Descripción
SR, levas interruptor fin de carrera mín.
1
SL, levas interruptor fin de carrera máx.
2 Botones de programación
3 Salida de alarma
4 LEDs
5 Interruptor DIP
6 Terminales de conexión a la red eléctrica
7 Bornes de conexión de señales analógicas
8 Terminal de tierra
220-240 V ± 10 %, 50/60 Hz ± 5 %,
100 % ED (Estándar)
Voltaje de suministro
110-120 V ± 10 %, 50/60 Hz ± 5 %,
24 V CA ± 10 %, 50/60 Hz ± 5 %
30 mA (a 230 V), 60 mA (a 115 V),
Intensidad nominal
240 mA (a 24 V)
Capacidad de carga del
2 A a 250 V
interruptor de fin de carrera
Consumo de potencia Aprox. 2 VA
Control analógico
Variante de control
Entrada/salida
4-20 mA (configuración estándar)
Entrada de señal, salida
de señal
0-20 mA (conmutable)
4 (0)-20 mA (DC)
Carga: 250 Ω
Protección contra sobrecarga:
25 mA
Entrada punto de ajuste
Protección contra polarización
inversa hasta -25 mA
Protección contra descargas elec-
trostáticas, filtro de entrada
Resolución: 10 bit
4 (0)-20 mA
Salida de valor real Carga máx. 500 Ω
Resolución: 10 bit
Intensidad de salida: 4-20 mA
Capacidad de carga de la
Tensión mínima para circuito
salidad de señal
abierto 10 V
Potenciómetro 1000 Ω
90 seg para 270 ° a 50 Hz
Tiempo de accionamiento
75 seg para 270 ° a 60 Hz
Ángulo de ajuste Máx. 270 °
Categoría de protección IP65
Temperatura ambiente
0 °C a 60 °C
admisible
4 5
6
7
8
