4.2 Функционалдық қағидат
4.2.1 Реттеуiш мөлшерлеуi
Реттеуiш мөлшерлеуi хлоргаздың ағынын клапанымен
мөлшерлейді. Ағын мензурканың төбесіндегі шардан
табылады
4.2.2 Вакуум хлоргазы мөлшерлеу жүйесі

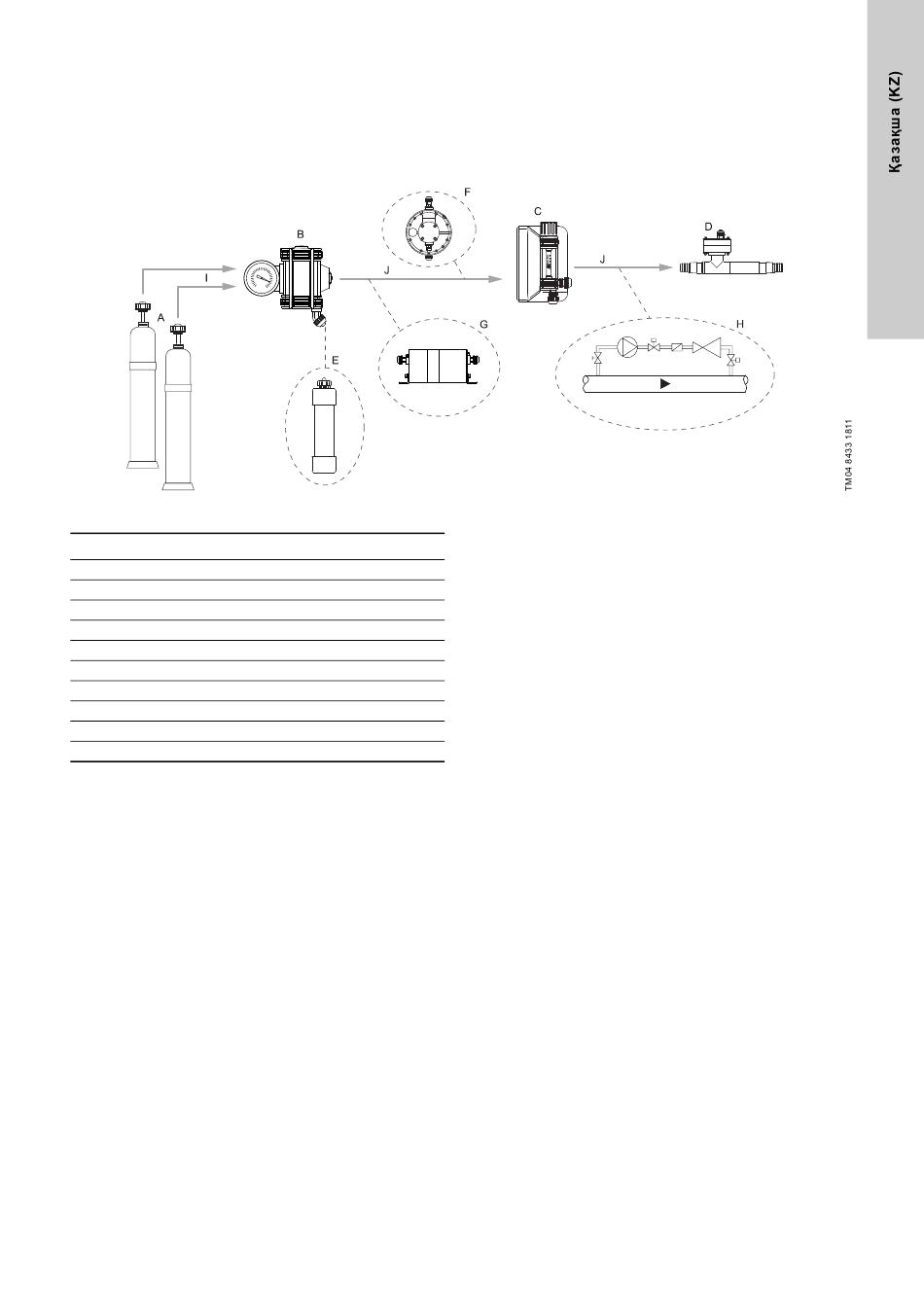

13. сур. Вакуум хлоргазы мөлшерлеу жүйесінің қағидаты
Орын. Сипаттама
A Хлор цилиндрі
B Вакуум реттеуіші
C Реттеуiш мөлшерлеуi
D Инжектор
E адсорбциондық сүзгi (таңдау)
F қауіпсіз клапан (таңдау)
G ауыстырып қосу құрылымы (таңдау)
H Су аппараты (таңдау)
I Хлор газдың кысым сызығы
J Хлор газдың вакуум сызығы
Хлоргаз мөлшерлеу вакуум жүйесiнiң жұмыс жасауы
iшу дезинфекциясы жəне хауыз суы үшiн хлормен айналысу,
тасымалдау жəне сақтау - зауыттың инженерлерi үшiн қиын
мəселе. Бұл вакуум қағидатының мөлшерлеу жүйесінде ұзақ
уақыт бойы қолдануының себебі. Хлоргаз қысымы вакуумға
дейiн кiшiрейтілген.
Бұл əдiс хлоргаздың ағуынан сақтап қалады. Құбырлардың
өртенуі салдарынан хлоргазы шығып кетпейді,тек ішіне
атмосфералық ауа кіреді.
Хлоргаз мөлшерлеуiнің вакуум жүйелерi үш негiзгi
компоненттерден құралған.
Вакуум реттеуіші (B)
Вакуум реттеуiшi - вакуум тарабына терiс қысымды хлор
резервуарының тарабынан асқын қысымды қысқартатын
клапан. Сыртқы жақта жеткілікті вакуум болса ғана, клапан
ашылады. Манометрмен вакуум реттеуiштерi жəне сұйық
қақпан үлкенiрек қауiпсiздiк үшiн қойылған.
Реттеуiш мөлшерлеуi (C)
Хлоргаз ағыны мөлшерлеу реттеуiшімен ыңғайлы болған.
Бұл басқару құрылғысы арқылы қолдан немесе автоматты
түрде жасауға болады.
Инжектор(D)
инжекторлардың су ағынына хлоргазды əкелу міндеті бар.
Олар ағынды сораптардың қағидасына сəйкес жұмыс iстейдi.
Инжектордың денесiнде бiртiндеп тозаңдататын мұрны бар.
Хлоргаз мөлшерлеудi сызықтан инжектордың басы арқылы
сорылып алынатын мұрын жəне тозаңдатқыштың аралығында
тар сақиналық аралық бар . вакуум сызығының соңында
диафрагманың қайтып келмеу клапаны вакуум сызығына
судың кiруін сақтап қалады.
дифференциалды қысымның реттеуiшi (I)
Қысымдардың айырмашылығы деңгей клапанынан бұрын
жəне кейiн тұрақты шамаға реттейдi. Мөлшерлеудiң ыңғайлы
ағыны тұрақты болып қалады, тiптi инжектордың вакуумы
өзгерсе де.
