3.5 Электрические данные серводвигателя
3.5.1 Сервопривод с потенциометром обратной связи
1, SR
4

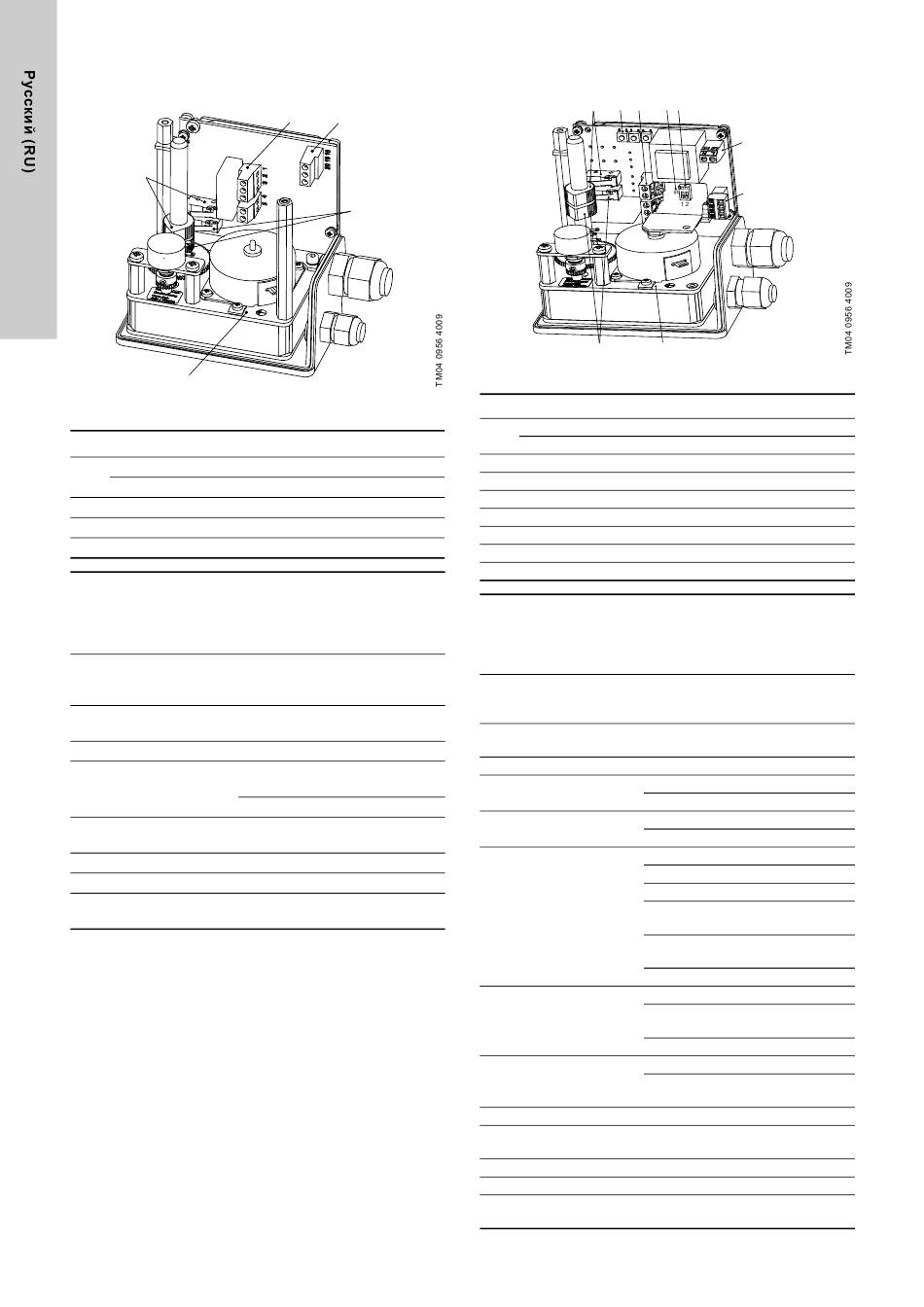

Рис. 8 Сервопривод с потенциометром обратной связи
Поз. Наименование
SR, кулачок концевого выключателя мин.
1
SL, кулачок концевого выключателя макс.
2 Вход сетевого напряжения
3 Вход и выход потенциометра
4 Клемма заземления
220-240 В ± 10 %, 50/60 Гц ± 5
%, 100 % ED (стандарт)
Сетевое напряжение 110-120 В ± 10 %, 50/60 Гц ± 5 %,
24 В переменного тока ± 10 %,
50/60 Гц ± 5 %
30 мА (при 230 В),
Номинальный ток 60 мА (при 115 В),
240 мА (при 24 В)
Допустимая нагрузка
2 A при 250 В
концевого выключателя
Потребляемая мощность ~ 2 ВА
Потенциометр изменения
Исполнение системы
направления, 1 кОм
управления
Сигнал открытия/закрытия
90 сек для 270 ° при 50 Гц
Время срабатывания
75 сек для 270 ° при 60 Гц
Установочный угол макс. 270 °
Класс защиты IP65
Допустимая температура
от -15 °C до +60 °C
внешней среды
216
2
3
1, SL
3.5.2 Сервопривод с аналоговым управлением
(4-20 мА/0-20 мА)
SL
1, 2 3
L SET
R
1, SR
Рис. 9 Сервопривод с аналоговым управлением
Поз. Наименование
SR, кулачок концевого выключателя мин.
1
SL, кулачок концевого выключателя макс.
2 Кнопки программирования
3 Выход для аварийного сигнала
4 Световые индикаторы
5 Микропереключатель DIP
6 Клеммы питания
7 Соединительные зажимы аналогового сигнала
8 Клемма заземления
220-240 В ± 10 %, 50/60 Гц ± 5 %,
100 % ED (стандарт)
Сетевое напряжение 110-120 В ± 10 %, 50/60 Гц ± 5 %,
24 В переменного тока ± 10 %,
50/60 Гц ± 5 %
30 мА (при 230 В), 60 мА
Номинальный ток (при 115 В),
240 мА (при 24 В)
Допустимая нагрузка
2 A при 250 В
концевого выключателя
Потребляемая мощность ~ 2 ВА
Аналоговое регулирование
Исполнение системы
управления
Вход/выход
4-20 мА (по умолчанию)
Сигнальный вход, выход
0-20 мА (переключаемая)
4 (0)-20 мА постоянного тока
Нагрузка 250 Ом
Защита от перезагрузки 25 мА
Защита от неправильной
Вход заданного значения
полярности до -25 мА
Защита от электростатического
разряда, входной фильтр
Разрешение: 10 бит
4 (0)-20 мА
Выход заданного Макс. сопротивление нагрузки
значения 500 Ω
Разрешение: 10 бит
Выходной ток: 4-20 мA
Нагрузочная способность
Минимальное напряжение при
сигнального выхода
обрыве провода 10 В
Потенциометр 1000 Ω
90 сек для 270 ° при 50 Гц
Время срабатывания
75 сек для 270 ° при 60 Гц
Угол регулировки макс. 270 °
Класс защиты IP65
Допустимая температура
от 0 °C до +60 °C
внешней среды
4 5
6
7
8
