5.3.4 Сыртқы диспетчерді қосу Conex
Назар аударыңыз
электрді қосуға қатысты ескертулер үшiн
5.3.1 Электр жалғауы үшiн ескертулер
қараңыз.
1. Сервомотрдың бұрандаларын бұрап алыңыз жəне
қақпағын алып тастаңыз.
2. сур.та көрсетілген диаграммаға сəйкес электр байланысын
орнатыңыз.17.cyp.
– Диаграммаға сəйкес 51 мен 52 терминалдарды
жалғаңыз, қажет болса 54 пен 55 де жалғаңыз.
– Нұсқаулықтарға сəйкес 56 мен 57 терминалдарды
жалғаңыз; Ең жоғары кернеу 125 В.
– Кішкене кернеулер үшін (орнату/сигнал сызықтарының
2
нақты мəні) 0.5 mm нiң ең төменгі көлденең қимасы бар
жеке ықтырмалы сызықтар жəне максимал ұзындығы
үшiн 1000 м қолданыңыз.
– Перде бiр жағынан жерге (жер терминалы) байланысуы
керек.
Назар аударыңыз
Сервомотордың iшкi сымы ешқашан өзгермеуi
керек.
3. Қақпақты қайта жабыңыз жəне қақпақтың бұрандаларын.
қысыңыз.
51
L N
P E
1 2 3 4 5 6

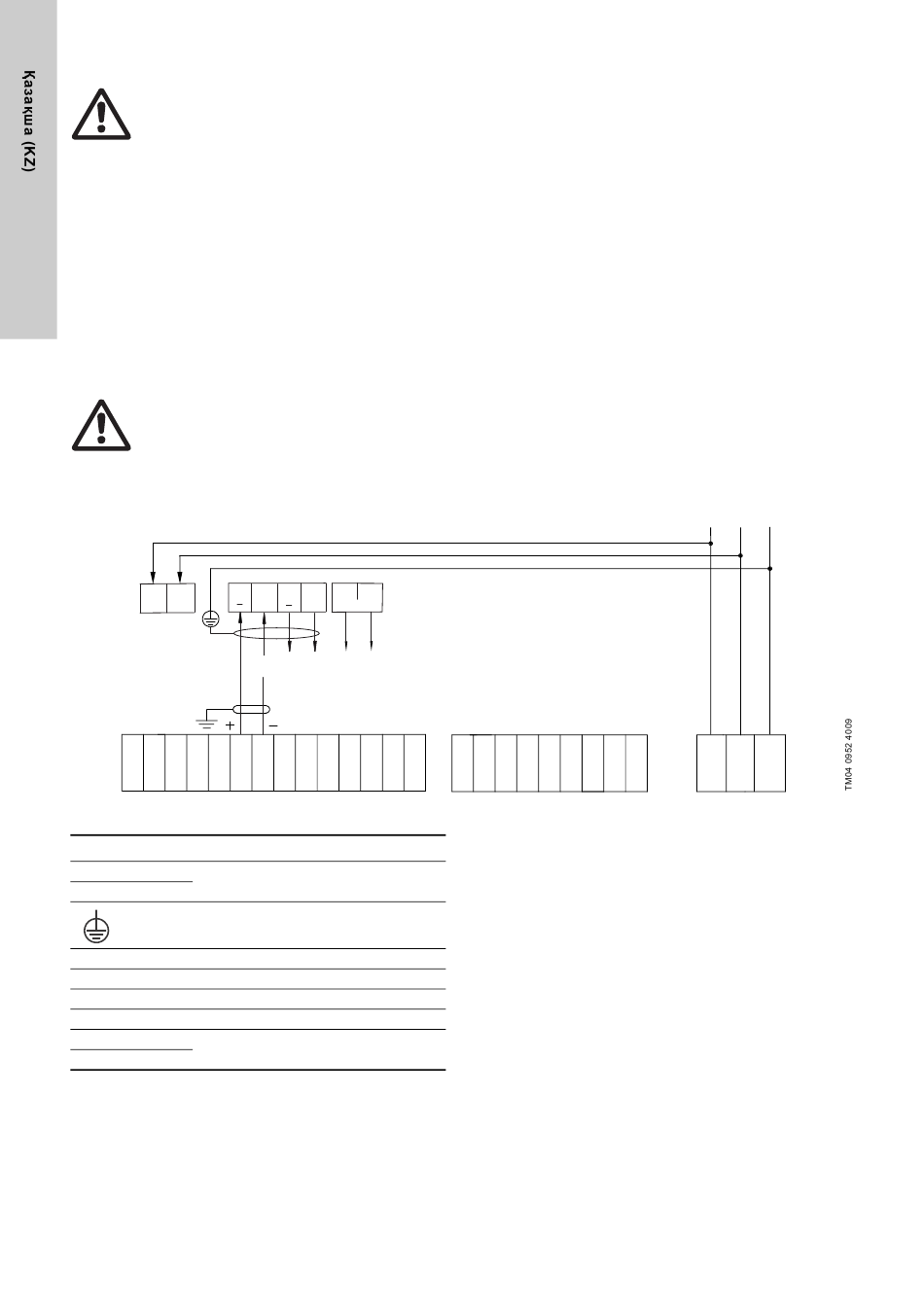

17. сур. Терминал байланысының диаграммасы Conex
Орын. Сипаттама
L Фаза
Қуат кернеу кірісі
N Бейтарап
РЕ (жер)
51 сигнал кірісі (-)
52 сигнал кірісі (+)
54 Сигнал шығысы (-)
55 Сигнал шығысы (+)
56
Ұжымдық қателiк туралы хабар
57
