5.4 Conexión de un controlador externo con un
potenciómetro de realimentación
5.4.1 Diagrama de conexión de bornes con potenciómetro de
realimentación
SL (max.) SR (min.)
1 2 3 4 5
N
Control de motor
Interruptor de fin de

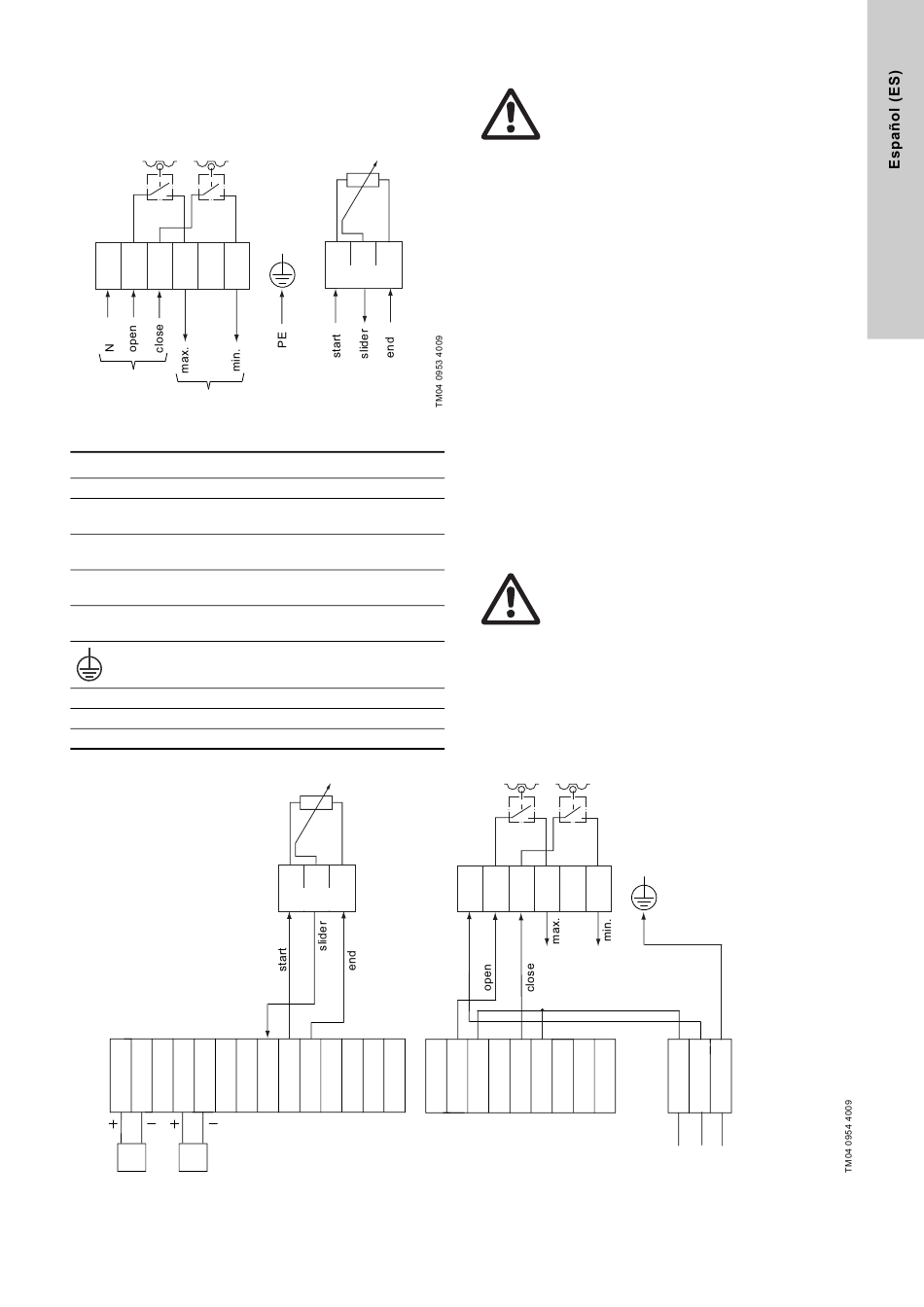

Fig. 18 Servomotor con potenciómetro inversor
Pos. Descripción
1 N Neutro
Entrada de tensión de alimentación
2 Fase
(sentido abierto/máx.)
Entrada de tensión de alimentación
3 Fase
(sentido cerrado/mín.)
Salida de tensión de alimentación
4
(posición final máx.)
Salida de tensión de alimentación
5
(posición final mín.)
PE (tierra)
18 Arranque
19 Dispositivo deslizante
20 Final
1 2 3 4 5 6 7
Amplificador de medición
IDM
Fig. 19 Diagrama de conexión de terminales de Conex
18 19 20
< 50 V
< 50 V
Potenciómetro inversor
Potenciómetro inversor
18 19 20
< 50 V
< 50 V
8 9 10 11 12 13 14
®
DIS-2Q
5.4.2 Conexión del controlador externo Conex
Advertencia
Ver en la sección
la conexión
la conexión eléctrica.
1. Desatornillar los tornillos de la cubierta del servomotor y
extraer la cubierta.
2. Realizar las conexiones eléctricas según el diagrama mos-
trado en la fig. 19.
– Conectar los terminales 18, 19 y 20 según los requisitos exi-
gidos; tensión < 50 V.
3. Determinar el sentido de giro y corregirlo en caso necesario.
Determinación del sentido de giro
Según el cableado interno, el sentido de giro (mirando a través
del accionador hacia el eje de salida) y los interruptores de fin de
carrera se asignan de la siguiente forma:
• Si hay tensión de red en el borne 2, el eje de salida gira en el
sentido contrario a las agujas del reloj (sentido abierto/máx.).
– Dicho sentido de giro está restringido por el conmutador
superior (máx.). Si se activa el interruptor, hay tensión de
red en el borne 4.
• Si hay tensión de red en el borne 3, el eje de salida gira en el
sentido de las agujas del reloj (sentido cerrado/mín.).
– Dicho sentido de giro está restringido por el conmutador
inferior (mín.). Si se activa el interruptor, hay tensión de red
en el borne 5.
• Si el accionador gira en sentido contrario al indicado a través
de las órdenes de control, intercambie los cables conectados
a los terminales 2 y 3.
Advertencia
El cableado interno del servomotor nunca debe
modificarse.
4. Cierre de nuevo la cubierta y apriete los tornillos.
SL (max.) SR (min.)
2 3 4 5
1
N
15 16 17 18 19 20 21 22 23
Salidas de relé libres de potencial
®
DIS-2Q
5.3.1 Advertencias y apuntes para
eléctrica, las advertencias y notas para
P E
24 25 26
L1 N PE
