5.5 Příklad instalace
8
1
7
6

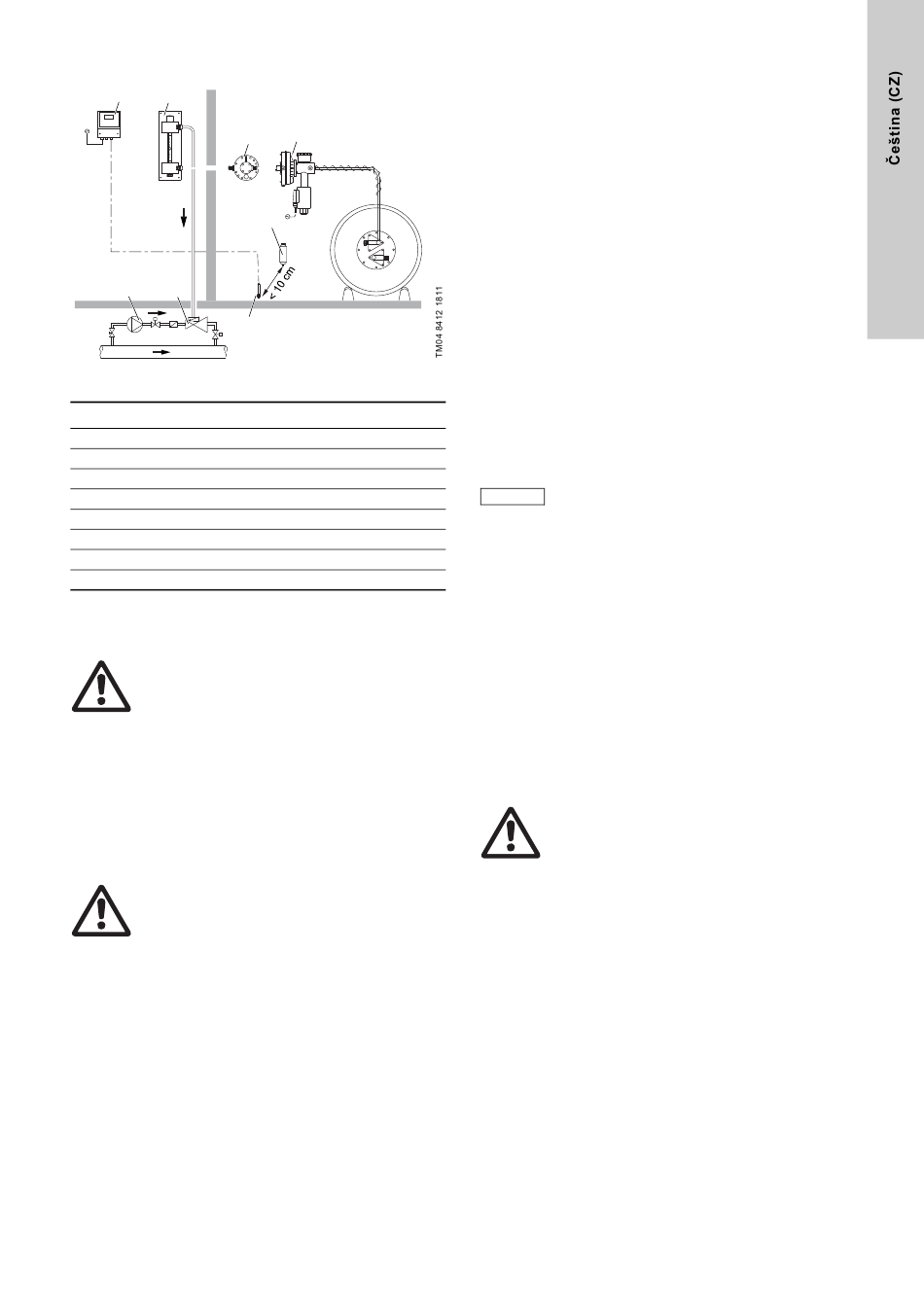

Obr. 20 Dávkovací systém z jedním barelem
Pol.
Popis
1
Dávkovací regulátor
2
Bezpečnostní ventil
3
Podtlakový regulátor se separátorem kapaliny
4
Adsorbční filtr plynného chlóru
5
Snímač plynu
6
Vstřikovač se zpětným ventilem
7
Vodní zařízení
8
Výstražné zařízení pro plyn
6. Spuštění
Varování
Dávkovací systém plynného chlóru může být uveden
do provozu, pokud je v dobrém stavu a byl
zkontrolován odborníkem, viz
uživatelů, a zejména části vedoucí plyn byly
zkontrolovány na těsnost.
Zkontrolujte těsnost celého systému před uvedením do provozu.
Zkontrolujte těsnost ventilů pomocí čpavkové vody
(malá plastová lahev). Bílá mlha znamená úniky.
6.1 Kontrola těsnosti
Vzhledem k těžké korozivnosti vlhkého plynného chlóru, se úniky
rychle zvýší. Proto musí být i ty nejmenší netěsnosti odstraněny
ihned.
Varování
Zkontrolujte těsnost pouze tehdy, pokud je celý
systém připraven pro uvedení do provozu.
Nebezpečí úniku plynného chlóru!
6.1.1 Kontrola potrubí roztoku chlóru a vstřikovače
Dodržujte instalační a provozní návod vstřikovače.
3
2
4
5
2.3 Kvalifikace
6.1.2 Kontrola podtlakových potrubí
Podtlaková porubí jsou všechna potrubí mezi podtlakovým
regulátorem a vstřikovačem.
1. Zavřete všechny ventily u tlakových nádob s chlórem.
2. Zavřete rychlostní ventil.
3. Otevřete uzavírací ventil u vstřikovací jednotky.
4. Otevřete pohybový vodní ventil.
5. Zapněte posilovací čerpadlo.
6. Otevřete rychlostní ventil.
– Jestliže plovák ukazuje průtok plynu, nebo vakuometr
indikuje více než 9 m vodního sloupce, podtlaková potrubí
jsou netěsná.
7. Zavřete rychlostní ventil.
8. Vypněte posilovací čerpadlo.
9. Uzavřete pohybový vodní ventil.
10. Uzavřete uzavírací ventil u vstřikovací jednotky.
11. Zkontrolujte podtlaková potrubí a přípojky.
Znovu je pečlivě utáhněte, v případě potřeby.
12. Opakujte zkoušku těsnosti.
– Jestliže plovák ukazuje průtok plynu, nebo vakuometr
indikuje více než 9 m vodního sloupce, podtlaková potrubí
jsou netěsná.
Důvody nedostatečného provozního podtlaku:
Vstřikovač je příliš malý, vadný, nebo
zablokovaný.
Pokyn
Čerpadlo pro zvýšení tlaku je příliš malé, nebo
vadné.
6.1.3 Kontrola tlakových potrubí plynu
Tlaková potrubí plynu jsou všechna potrubí vedoucí z tlakové
nádoby s plynným chlórem do podtlakového regulátoru.
1. Jestliže je systém vybaven oplachovacím zařízením dusíkem,
zkontrolujte přibližnou těsnost dusíkem.
2. Podrobné kontroly se provádí pomocí čpavku.
Kontrola těsnosti pomocí dusíku
1. Zavřete všechny ventily u tlakových nádob s chlórem.
2. Otevřete připojovací ventily tlakové nádoby a všechny
uzavírací ventily dávkovacího systému plynného chlóru.
3. Otevři připojovací ventil tlakové nádoby s dusíkem.
4. Pomalu otevřete ventil tlakové nádoby s dusíkem, až bude
v potrubích tlak přibližně 10 bar (odečíst na manometru tlaku
na podtlakovém regulátoru).
Varování
Maximální tlak dusíku 16 bar.
Nebezpečí poškození a úniků při jeho překročení.
5. Použijte mýdlovou vodu na všechny součásti pod tlakem.
– Pokud se tvoří bubliny a/nebo poklesne tlak na manometru,
tlaková potrubí jsou netěsná.
6. Odtlakujte systém.
7. Odstraňte úniky.
8. Opakujte zkoušku těsnosti.
9. Jestliže se netvoří bubliny a tlak na manometru výrazně
neklesá do jedné hodiny, tlaková potrubí jsou těsná.
39
