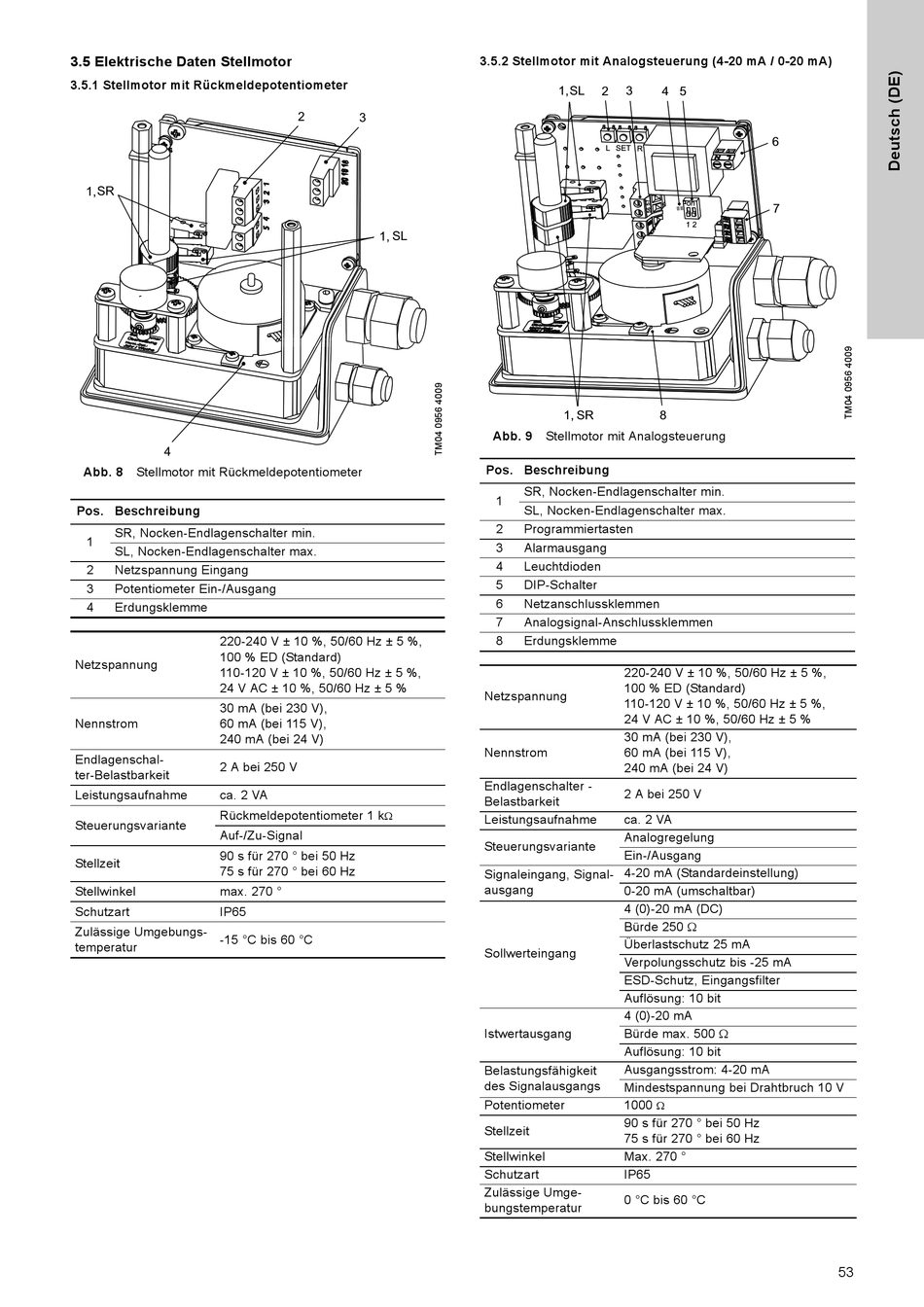

3.5 Elektrische Daten Stellmotor

3.5.1 Stellmotor mit Rückmeldepotentiometer
SR
1,
4
Abb. 8
Stellmotor mit Rückmeldepotentiometer
Pos. Beschreibung
SR, Nocken-Endlagenschalter min.
1
SL, Nocken-Endlagenschalter max.
2
Netzspannung Eingang
3
Potentiometer Ein-/Ausgang
4
Erdungsklemme
220-240 V ± 10 %, 50/60 Hz ± 5 %,
100 % ED (Standard)
Netzspannung
110-120 V ± 10 %, 50/60 Hz ± 5 %,
24 V AC ± 10 %, 50/60 Hz ± 5 %
30 mA (bei 230 V),
Nennstrom
60 mA (bei 115 V),
240 mA (bei 24 V)
Endlagenschal-
2 A bei 250 V
ter-Belastbarkeit
Leistungsaufnahme
ca. 2 VA
Rückmeldepotentiometer 1 k
Steuerungsvariante
Auf-/Zu-Signal
90 s für 270 ° bei 50 Hz
Stellzeit
75 s für 270 ° bei 60 Hz
Stellwinkel
max. 270 °
Schutzart
IP65
Zulässige Umgebungs-
-15 °C bis 60 °C
temperatur
2
3
1,
SL

3.5.2 Stellmotor mit Analogsteuerung (4-20 mA / 0-20 mA)

1,
SL
3
2
L
SET
R
1,
SR
Abb. 9
Stellmotor mit Analogsteuerung
Pos. Beschreibung
SR, Nocken-Endlagenschalter min.
1
SL, Nocken-Endlagenschalter max.
2
Programmiertasten
3
Alarmausgang
4
Leuchtdioden
5
DIP-Schalter
6
Netzanschlussklemmen
7
Analogsignal-Anschlussklemmen
8
Erdungsklemme
220-240 V ± 10 %, 50/60 Hz ± 5 %,
100 % ED (Standard)
Netzspannung
110-120 V ± 10 %, 50/60 Hz ± 5 %,
24 V AC ± 10 %, 50/60 Hz ± 5 %
30 mA (bei 230 V),
Nennstrom
60 mA (bei 115 V),
240 mA (bei 24 V)
Endlagenschalter -
2 A bei 250 V
Belastbarkeit
Leistungsaufnahme
ca. 2 VA
Analogregelung
Steuerungsvariante
Ein-/Ausgang
4-20 mA (Standardeinstellung)
Signaleingang, Signal-
ausgang
0-20 mA (umschaltbar)
4 (0)-20 mA (DC)
Bürde 250 
Überlastschutz 25 mA
Sollwerteingang
Verpolungsschutz bis -25 mA
ESD-Schutz, Eingangsfilter
Auflösung: 10 bit
4 (0)-20 mA
Bürde max. 500 
Istwertausgang
Auflösung: 10 bit
Ausgangsstrom: 4-20 mA
Belastungsfähigkeit
des Signalausgangs
Mindestspannung bei Drahtbruch 10 V
Potentiometer
1000
90 s für 270 ° bei 50 Hz
Stellzeit
75 s für 270 ° bei 60 Hz
Stellwinkel
Max. 270 °
Schutzart
IP65
Zulässige Umge-
0 °C bis 60 °C
bungstemperatur
4
5
6
7
8
