7.4 Servomotor

7.4.1 Ligação do servomotor à válvula de controlo de caudal
1. Desloque para trás o pino de retenção (2).
2. O acoplamento (1) desliza para baixo.
3. Rode o botão de ajuste (3), até o acoplamento encaixar.
O servomotor está ligado.
2

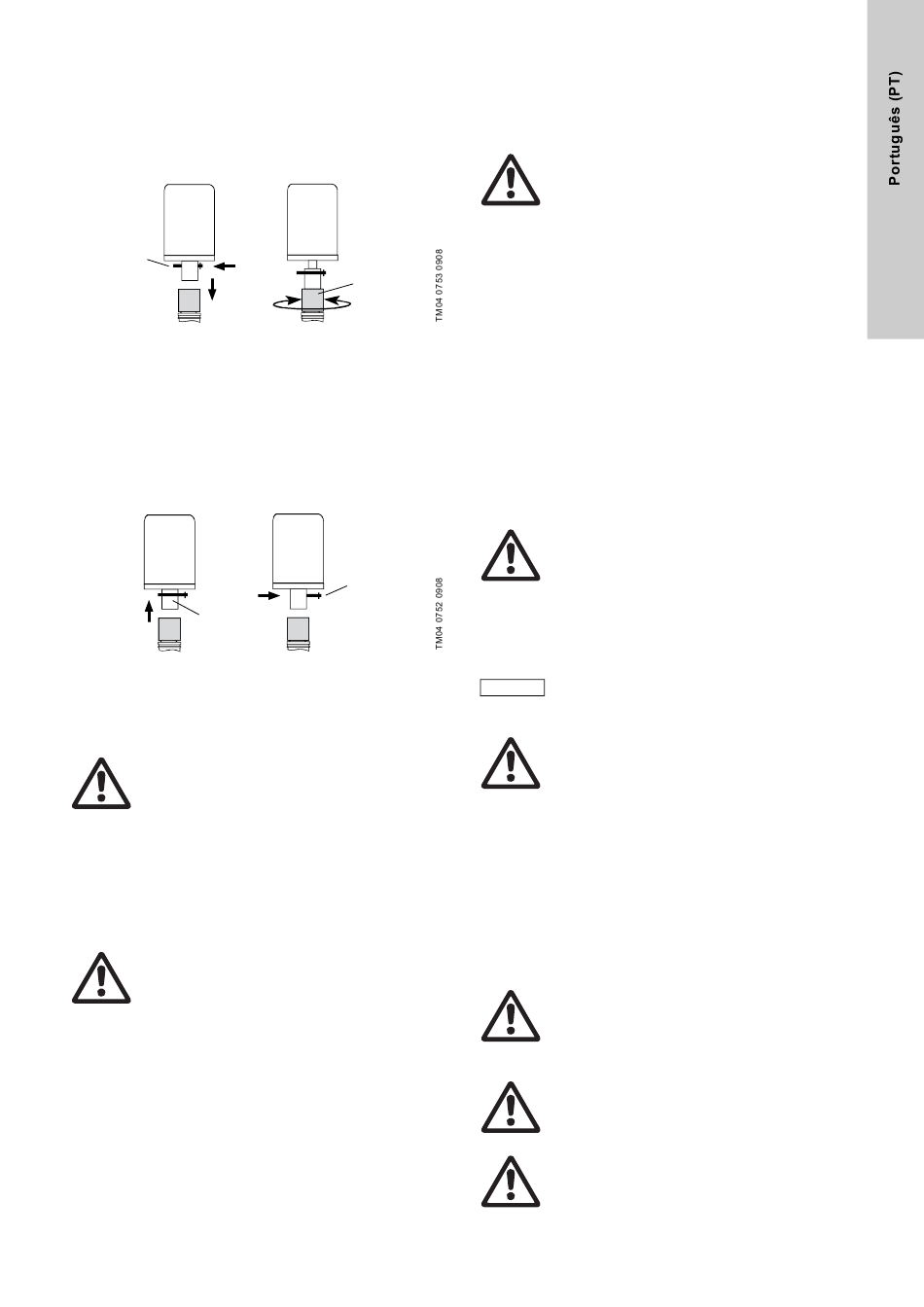

Fig. 26 Ligação do servomotor
7.4.2 Desligar o servomotor da válvula de controlo de caudal
1. Empurre o acoplamento (1) para cima.
2. Desloque o pino de retenção (2) através do acoplamento,
até não ser possível movê-lo mais para baixo.
3. O servomotor está desligado da válvula de controlo de cau-
dal.
4. Neste momento, é possível ajustar manualmente o caudal de
doseamento.
1
Fig. 27 Desligar o servomotor
7.5 Desligar o sistema de doseamento de gás de cloro
7.5.1 Paragem de emergência em caso de fuga de gás
Aviso
Em caso de fuga de gás, abandone imediatamente a
sala e coloque o equipamento de protecção.
Inicie as medidas de contenção, de acordo com as
normas de segurança locais.
7.5.2 Paragem de emergência em caso de pequenas fugas
1. Coloque o equipamento de protecção.
2. Feche imediatamente a válvula do recipiente de cloro.
3. Deixe o sistema funcionar até que todos os componentes
sejam drenados.
4. Desligue o sistema conforme descrito em seguida.
Aviso
As reparações dos componentes do sistema só
podem ser realizadas por técnicos certificados.
7.5.3 Desligar com o sistema em funcionamento
1. Feche a válvula do recipiente de cloro.
2. Deixe o sistema funcionar até o copo de medição do regula-
dor de doseamento não apresentar mais caudal de gás.
3. Feche a válvula de controlo de caudal no regulador de dosea-
mento.
4. Desligue o abastecimento de água motriz.
5. Feche as válvulas de água motriz.
6. Feche as válvulas de fecho antes e depois do injector.
7.6 Substituição do recipiente de cloro com o sistema
em funcionamento
A marca vermelha (indicação de vazio) no regulador de vácuo
mostra que foi atingida a pressão mínima do recipiente de cloro.
É necessário substituir o recipiente.
1. Feche a válvula do recipiente de cloro.
2. Deixe o sistema funcionar até o copo de medição do regula-
dor de doseamento não apresentar mais caudal de gás.
3. Feche a válvula de controlo de caudal no regulador de dosea-
3
mento.
4. Desligue o abastecimento de água motriz.
5. Feche as válvulas de água motriz.
6. Feche as válvulas de fecho antes e depois do injector.
7. Desaparafuse o regulador de vácuo da ligação do recipiente.
– Coloque o regulador no suporte mural, se existente.
8. Enrosque a tampa de protecção no recipiente de cloro vazio;
coloque de parte os recipientes vazios e proteja-os para que
não virem nem rolem.
9. Posicione o novo recipiente de cloro e fixe-o correctamente.
10. Retire a tampa de protecção do novo recipiente de cloro.
– Todas as ligações devem estar perfeitamente limpas e
secas.
2
11. Introduza a junta na ligação de pressão do regulador de vácuo.
– Substitua o filtro, se necessário.
12. Aparafuse o regulador de vácuo no recipiente de cloro.
Atenção
13. Verifique a hermeticidade conforme descrito na secção
6.1 Verificação da
14. Proceda ao novo arranque do sistema.
8. Manutenção
Intervalos de limpeza e manutenção
• A cada 12 meses, no mínimo.
• Antes de cada arranque.
• Em caso de avaria.
Aviso
Coloque o equipamento de protecção necessário.
Aviso
Substitua as juntas sempre que seja efectuada a
substituição do recipiente de cloro.
Nunca utilize o regulador de vácuo sem filtro!
Não proceda ao alinhamento do regulador rodando a
caixa!
Se necessário, fixe com uma chave de porcas de 13
mm.
Aviso
Verifique a hermeticidade antes do novo arranque do
sistema.
hermeticidade.
Aviso
A manutenção só pode ser realizada por técnicos
certificados e qualificados.
Antes de iniciar trabalhos de limpeza e manutenção,
desligue todo o sistema.
Perigo de fuga de gás de cloro!
Aviso
Certifique-se de que não é possível o sistema
ligar-se inadvertidamente durante os trabalhos.
Aviso
Antes do novo arranque do sistema, verifique a her-
meticidade.
Perigo de fuga de gás de cloro!
