4.2 Funkční princip
4.2.1 Dávkovací regulátor
Dávkovací regulátor reguluje průtok plynného chlóru ventilem.
Průtok se odečítá na vrcholu kuličky odměrky.
4.2.2 Podtlakový dávkovací systém plynného chlóru

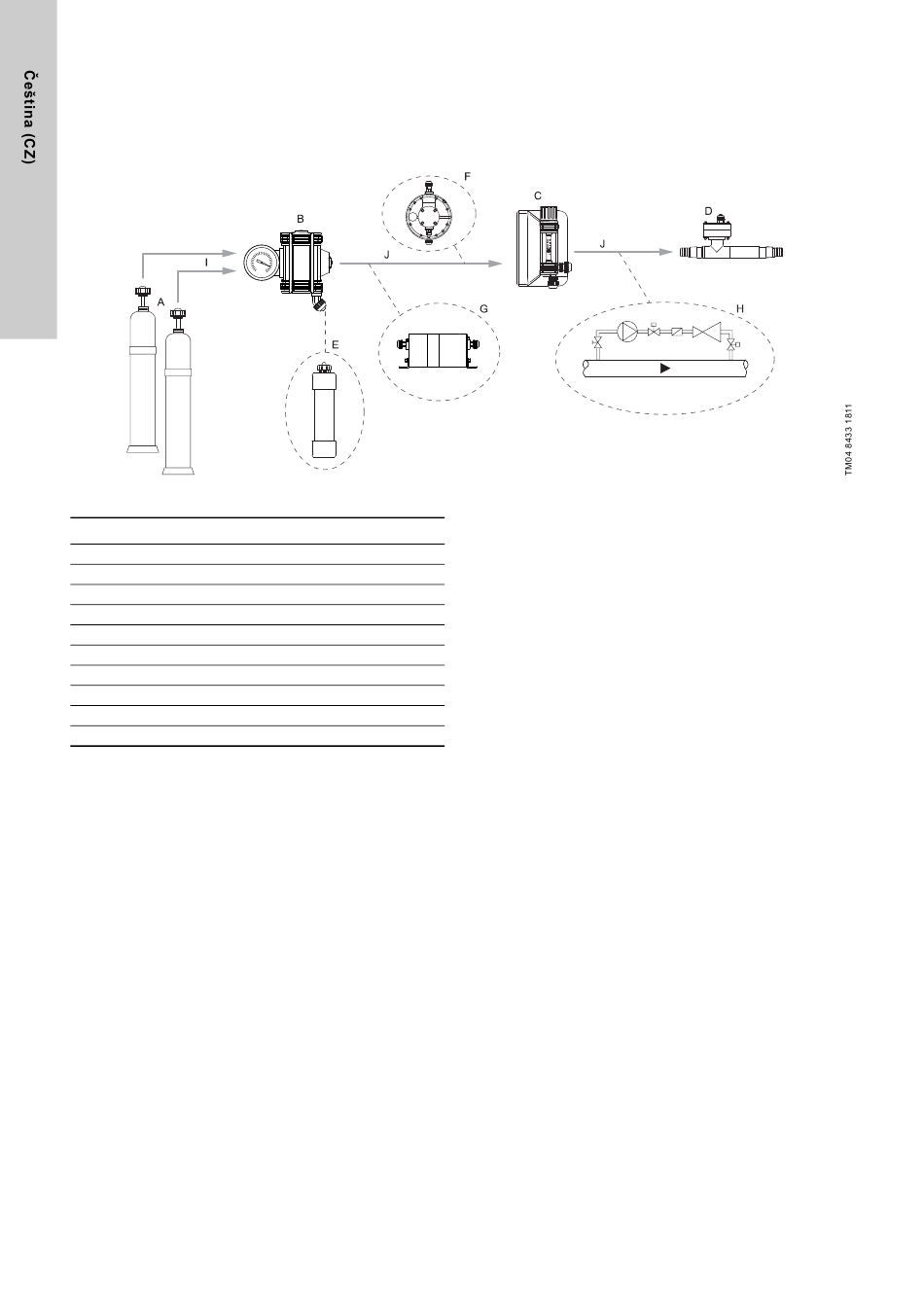

Obr. 13 Princip podtlakového dávkovacího systému plynného chlóru
Pol. Popis
A Láhev s chlórem
B Podtlakový regulátor
C Dávkovací regulátor
D Vstřikovač
E Adsorpční filtr (volitelné)
F Bezpečnostní ventil (volitelné)
G Přepínací zařízení (volitelné)
H Vodní zařízení (volitelné)
I Tlakové potrubí plynného chlóru
J Podtlakové potrubí plynného chlóru
Fungování podtlakového dávkovacího systému plynného
chlóru.
Manipulace, přeprava a skladování chlóru pro dezinfekci pitné
i bazénové vody jsou výzvou pro techniky zařízení. To je důvod,
proč se podtlakový systém používá u dávkovacích systémů po
dlouhou dobu. Tlak plynného chlóru je snížen na vakuum.
Tato metoda zabraňuje úniku plynného chlóru. V případě
prasknutí potrubí nemůže plynný chlór uniknout, pouze je dovnitř
nasáván okolní vzduch.
Podtlakové dávkovací systémy plynného chlóru jsou složeny ze
tří základních komponentů.
34
Podtlakový regulátor (B)
Podtlakový regulátor je redukční ventil tlaku, který snižuje přetlak
na straně zásobníku s chlórem na negativní tlak na straně
podtlaku. Ventil se otevře, když se vytvoří dostatečný podtlak na
výstupní straně. Podtlakové regulátory s manometrem
a separátorem kapaliny jsou k dispozici pro větší bezpečnost.
Dávkovací regulátor (C)
Průtokový objem plynného chlóru se nastavuje dávkovacím
regulátorem. To může být provedeno ručně nebo automaticky
pomocí ovládání motoru.
Vstřikovač (D)
Vstřikovače mají za úkol přivést plynný chlór do vodního proudu.
Pracují na principu čerpadel s vodním paprskem.
Těleso vstřikovače sestává z trysky s následujícím difuzorem.
Mezi tryskou a difuzorem je úzká prstencová mezera, kde je
plynný chlor nasáván z dávkovacího potrubí přes hlavu
vstřikovače. Membrána zpětného ventilu na konci podtlakového
potrubí zabraňuje vniknutí vody do podtlakového potrubí.
Regulátor diferenčního tlaku (I)
Reguluje rozdíl tlaků před a za ventilem na konstantní hodnotu.
Nastavený dávkovací průtok zůstane konstantní i při měnícím se
podtlaku vstřikovače.
