4.2 Princípio funcional
4.2.1 Regulador de doseamento
O regulador de doseamento regula o caudal de gás de cloro utili-
zando uma válvula. A leitura do caudal é efectuada na parte
superior da esfera do copo de medição.
4.2.2 Sistema de doseamento de gás de cloro por vácuo

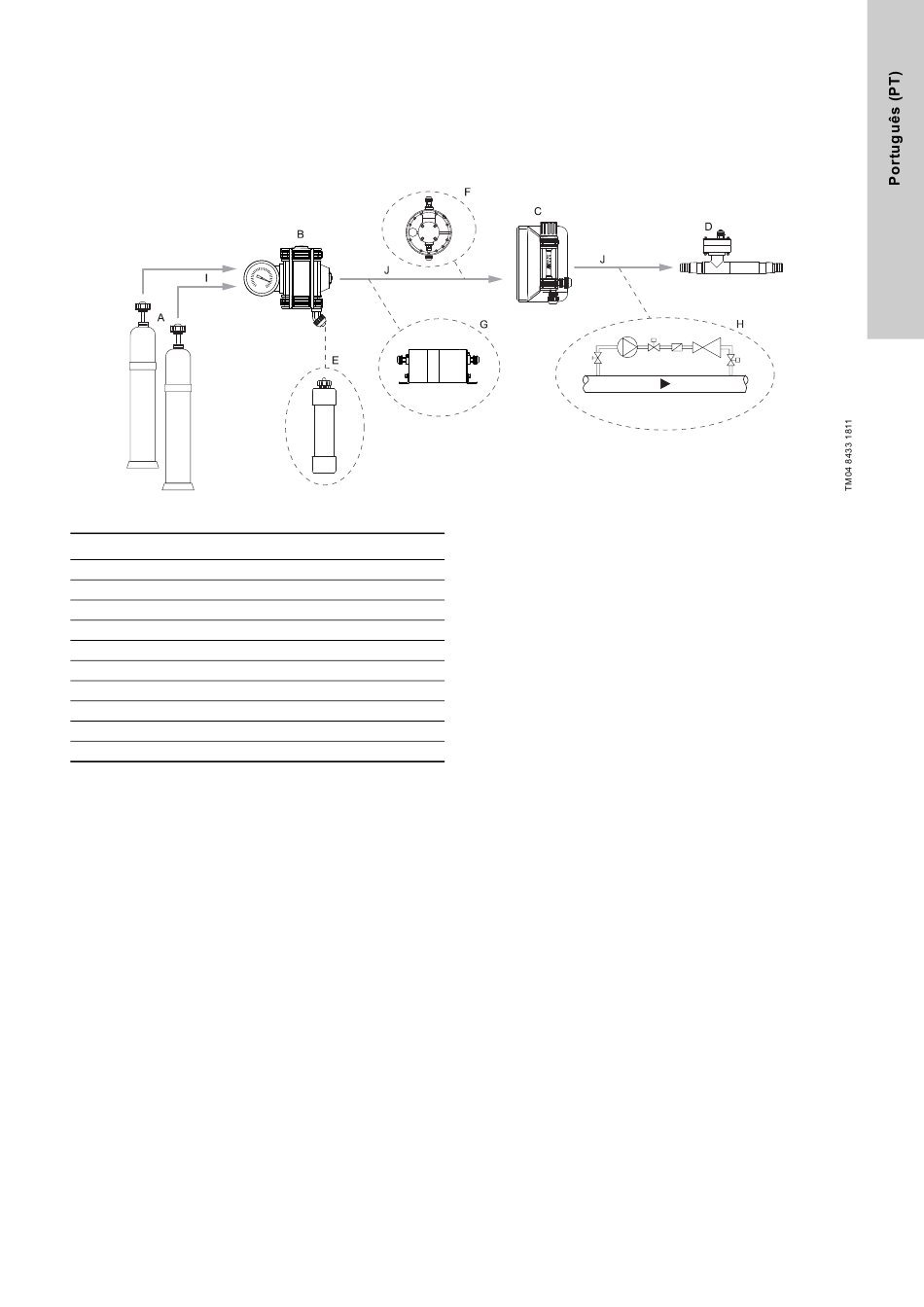

Fig. 13 Princípio de um sistema de doseamento de gás de cloro por vácuo
Pos. Descrição
A Cilindro de cloro
B Regulador de vácuo
C Regulador de doseamento
D Injector
E Filtro de adsorção (opcional)
F Válvula de segurança (opcional)
G Comutador (opcional)
H Aparelho de água (opcional)
I Tubagem de pressão do gás de cloro
J Tubagem de vácuo do gás de cloro
Funcionamento de um sistema de doseamento de gás de
cloro por vácuo
O manuseamento, transporte e armazenamento de cloro para a
desinfecção de água potável e água de piscinas representam um
desafio para os engenheiros das instalações. É por este motivo
que o princípio de vácuo é utilizado há muito tempo em sistemas
de doseamento. A pressão do gás de cloro é reduzida ao vácuo.
Este método impede a fuga de gás de cloro. Em caso de ruptura
nas tubagens, o gás de cloro não sai, só é aspirado ar ambiente
para o anterior.
Os sistemas de doseamento de gás de cloro por vácuo são com-
postos por três componentes principais.
Regulador de vácuo (B)
O regulador de vácuo consiste numa válvula de redução de pres-
são que reduz a sobrepressão do lado do depósito de cloro para
a pressão negativa no lado do vácuo. Se existir vácuo suficiente
acumulado no lado da descarga, a válvula abre-se. Estão dispo-
níveis reguladores de vácuo com manómetro e sifão para maior
segurança.
Regulador de doseamento (C)
O caudal do gás de cloro é ajustado com o regulador de dosea-
mento. O mesmo pode ser ajustado de forma manual ou automá-
tica, através do controlo do motor.
Injector (D)
Os injectores têm como função introduzir o gás de cloro no cau-
dal de água. Funcionam de acordo com o princípio das bombas
ejectoras de água. O corpo do injector inclui um bocal com um
difusor de funcionamento sucessivo.
Entre o bocal e o difusor existe uma estreita folga anelar, onde o
gás de cloro é extraído da tubagem de doseamento através da
cabeça do injector. Uma válvula de retenção de diafragma na
extremidade da tubagem de vácuo impede a entrada de água na
tubagem de vácuo.
Regulador da pressão diferencial (I)
Regula a diferença das pressões antes e depois da válvula de
controlo de caudal para um valor constante. O caudal de dosea-
mento ajustado mantém-se constante, mesmo quando o vácuo
do injector varia.
