3.5 Električni podaci servo-motora
3.5.1 Servo-motor s potenciometrom za promenu smera
SR
1,
4

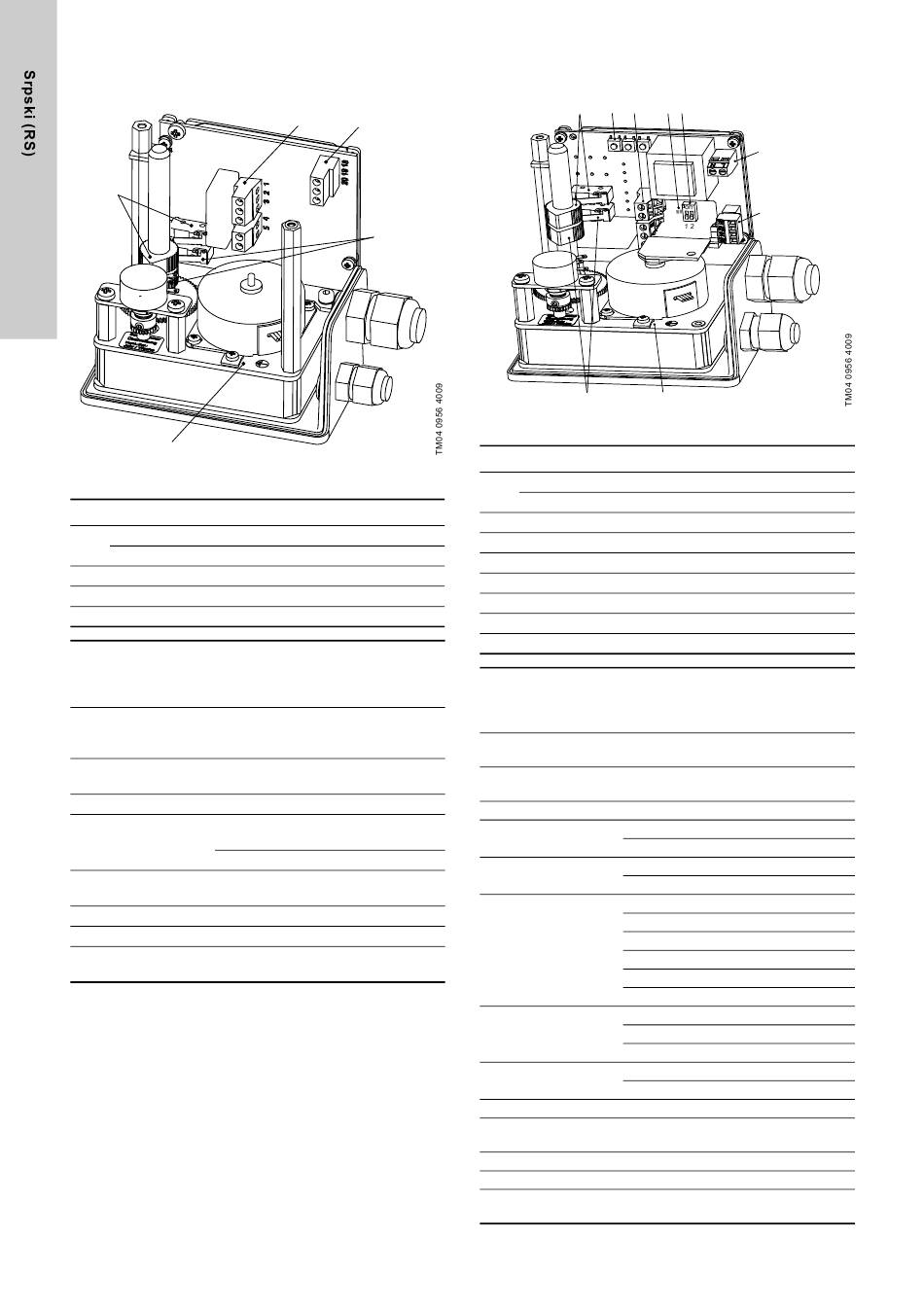

Slika 8 Servo-motor s potenciometrom za promenu smera
Poz. Opis
SR, drška graničnog prekidača min.
1
SL, drška graničnog prekidača max.
2 Ulaz za napon napajanja
3 Ulaz/izlaz potenciometra
4 Terminal uzemljenja
220-240 V ± 10 %, 50/60 Hz ± 5 %,
100 % ED (Standard)
Mrežni napon
110-120 V ± 10 %, 50/60 Hz ± 5 %,
24 V AC ± 10 %, 50/60 Hz ± 5 %
30 mA (na 230 V),
Nominalna struja 60 mA (na 115 V),
240 mA (na 24 V)
Kapacitet opterećenja
2 A na 250 V
graničnog prekidača
Potrošnja energije Oko 2 VA
Potenciometar za promenu smera,
1 kΩ
Varijanta kontrole
Signal za otvoreno/zatvoreno
90 s za 270 ° na 50 Hz
Vreme uključivanja
75 s za 270 ° na 60 Hz
Ugao podešavanja Max. 270 °
Klasa zaštite IP65
Dozvoljena
-15 °C do 60 °C
temperatura okoline
196
2
3
1, SL
3.5.2 Servo-motor sa analognom regulacijom
(4-20 mA / 0-20 mA)
SL
1, 2 3
L SET
R
1, SR
Slika 9 Servo-motor sa analognom regulacijom
Poz. Opis
SR, drška graničnog prekidača min.
1
SL, drška graničnog prekidača max.
2 Tasteri za programiranje
3 Izlaz alarma
4 LED
5 DIP prekidač
6 Mrežni priključci terminala
7 Terminali priključka analognih signala
8 Terminal uzemljenja
220-240 V ± 10 %, 50/60 Hz ± 5 %,
100 % ED (standard)
Mrežni napon
110-120 V ± 10 %, 50/60 Hz ± 5 %,
24 V AC ± 10 %, 50/60 Hz ± 5 %
30 mA (na 230 V), 60 mA (na 115 V),
Nominalna struja
240 mA (na 24 V)
Kapacitet opterećenja
2 A na 250 V
graničnog prekidača
Potrošnja energije Oko 2 VA
Analogna kontrola
Varijanta kontrole
Ulaz/izlaz
4-20 mA (standardno podešavanje)
Ulaz signala, izlaz
signala
0-20 mA (sa prekidačem)
4(0)-20 mA (DC)
Opterećenje 250 Ω
Zaštita od preopterećenja 25 mA
Ulaz radne tačke
Zaštita od obrnutog polariteta do-25 mA
ESD zaštita, ulazni filter
Rezolucija: 10 bita
4(0)-20 mA
Opterećenje max. 500 Ω
Prava vrednost ulaza
Rezolucija: 10 bita
Izlazna struja: 4-20 mA
Noseći kapacitet
izlaznog signala
Minimalni napon otvorene struje 10 V
1000 Ω
Potenciometar
90 s za 270 ° na 50 Hz
Vreme uključivanja
75 s za 270 ° na 60 Hz
Ugao podešavanja Max. 270 °
Klasa zaštite IP65
Dozvoljena
0 °C do 60 °C
temperatura okoline
4 5
6
7
8
