3.5 Elektrické údaje servomotoru
3.5.1 Servomotor s reverzním potenciometrem
SR
1,
4

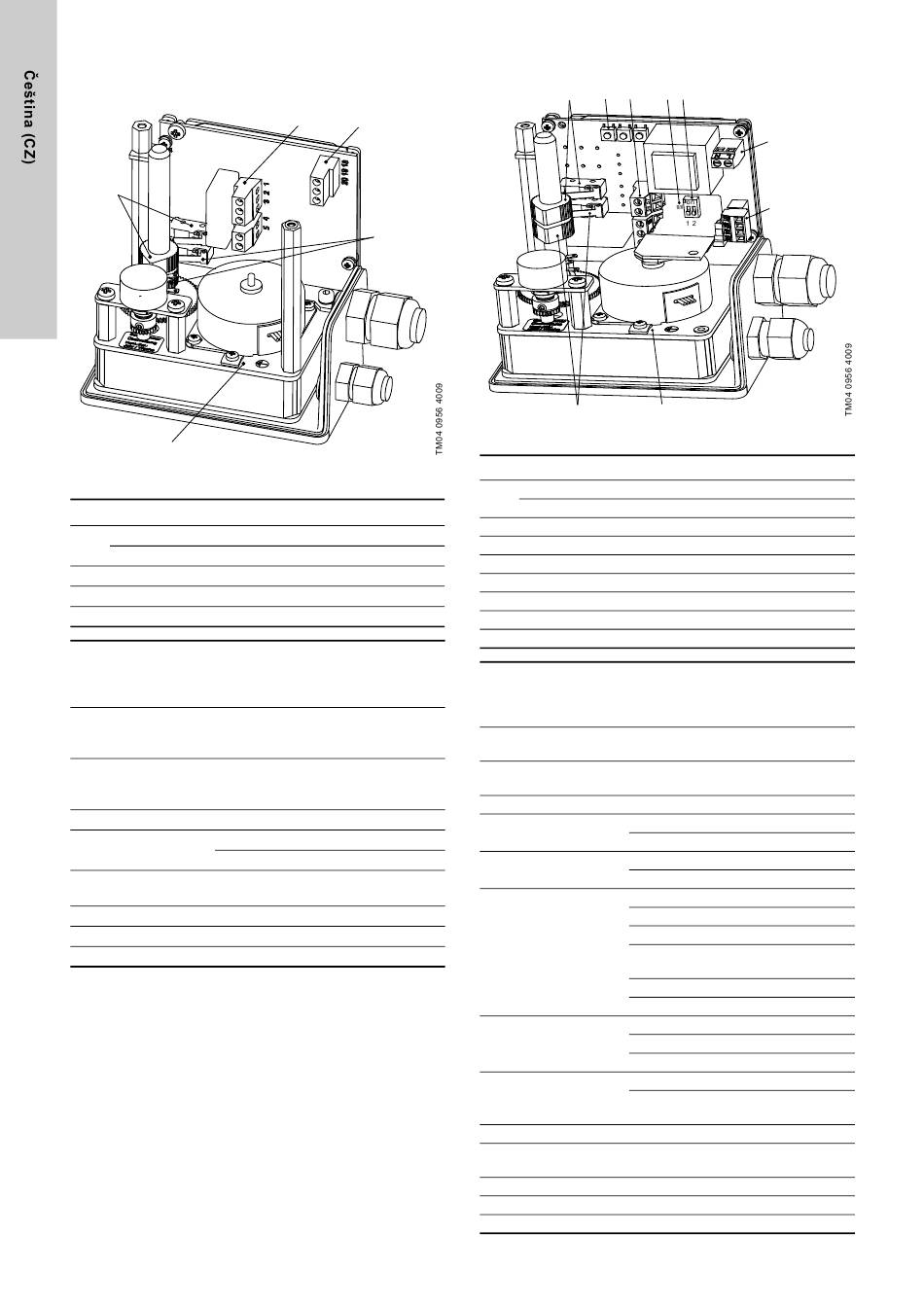

Obr. 8 Servomotor s reverzním potenciometrem
Pol. Popis
SR, koncový spínač vačkový min.
1
SL, koncový spínač vačkový max.
2 Vstupní přívodní napětí
3 Vstup/výstup potenciometru
4 Svorka uzemnění
220-240 V ± 10%, 50/60 Hz ± 5%,
100 % ED (standardní)
Síťové napětí
110-120 V ± 10 %, 50/60 Hz ± 5 %,
24 V AC ± 10 %, 50/60 Hz ± 5 %
30 mA (při 230 V),
Jmenovitý proud 60 mA (při 115 V),
240 mA (při 24 V)
Zatížení
nadproudového 2 A při 250 V
spínače
Energetická spotřeba Přibližně 2 VA
Reverzní potenciometr 1 kΩ
Varianta ovládání
Signál otevřít/zavřít
90 s pro 270 ° při 50 Hz
Doba aktivace
75 s pro 270 ° při 60 Hz
Úhel nastavení Max. 270 °
Třída ochrany IP65
Dovolená okolní teplota -15 °C až 60 °C
32
2
3
1, SL
3.5.2 Servomotor s analogovým řízením (4-20 mA / 0-20 mA)
1, SL 2 3
L SET R
SR
1,
Obr. 9 Servomotor se analogovým řízením
Pol. Popis
SR, koncový spínač vačkový min.
1
SL, koncový spínač vačkový max.
2 Programovací tlačítka
3 Alarmový výstup
4 Signálky LED
5 Spínač DIP
6 Svorky pro připojení síťového napájení
7 Svorky pro připojení analogového signálu
8 Svorka uzemnění
220-240 V ± 10 %, 50/60 Hz ± 5 %,
100 % ED (standardní)
Síťové napětí
110-120 V ± 10 %, 50/60 Hz ± 5 %,
24 V AC ± 10 %, 50/60 Hz ± 5 %
30 mA (při 230 V), 60 mA (při 115 V),
Jmenovitý proud
240 mA (při 24 V)
Zatížení nadproudového
2 A při 250 V
spínače
Energetická spotřeba Přibližně 2 VA
Analogové řízení
Varianta ovládání
Vstup/výstup
4-20 mA (standardní nastavení)
Signální vstup, signální
výstup
0-20 mA (přepínatelné)
4 (0)-20 mA (DC)
Zatížení 250 Ω
Ochrana proti přetížení 25 mA
Vstup pro požad.
Ochrana proti reverzní polaritě do
hodnotu
-25 mA
Ochrana ESD, vstupní filtr
Rozlišení: 10 bit
4 (0)-20 mA
Výstup skutečné
Zatížení max. 500 Ω
hodnoty
Rozlišení: 10 bit
Výstupní proud: 4-20 mA
Přípustné zatížení
Minimální napětí pro otevřený obvod
signálního výstupu
10 V
Potenciometr 1000 Ω
90 s pro 270 ° při 50 Hz
Doba aktivace
75 s pro 270 ° při 60 Hz
Úhel nastavení Max. 270 °
Třída ochrany IP65
Dovolená okolní teplota 0 °C až 60 °C
4 5
6
7
8
