6.2.4 Extraction du chlore
Ne pas vidanger complètement le conteneur de
chlore.
Précautions
Une pression résiduelle d'environ 2 bars doit rester
dans le conteneur pour les raisons suivantes :
Cela évite :
• la pénétration d'humidité qui entraînerait la corrosion.
• le retrait des polluants de gaz chlore qui entraînent le blocage
de la vanne de dépression sur le long terme.
Extraction du gaz chlore
A 15 °C, environ 1 % du contenu peut être extrait en
1h.
Précautions
En cas d'extraction plus importante, il y a danger de
formation de glace sur les conteneurs et sur la tuyau-
terie, pouvant provoquer un dysfonctionnement.
Le tableau indique la quantité d'extraction maxi en fonction du
volume du conteneur utilisé.
Volume du conte-
Conteneur
neur [kg]
50
Cylindre
65
500
Tambour
1000
En cas de besoin en chlore plus élevé, plusieurs conteneurs de la
même température doivent être reliés à la colonne.
6.2.5 Après extraction du chlore
Afin d'éviter la pénétration d'humidité, fermer les rac-
Précautions
cords directement après extraction du chlore.
1. Si le conteneur est vide, la vanne de celui-ci doit être fermée,
afin d'éviter le retrait des polluants ou la pénétration d'humi-
dité.
2. Déconnecter le conteneur du système.
3. Monter l'écrou de protection sur la vanne.
4. Monter le capuchon.

7. Fonctionnement

Le débit de dosage est réglé au niveau de la vanne du prérégula-
teur de dosage. Sur les modèles avec servomoteur en option, le
débit de dosage peut aussi être réglé via un contrôleur externe
avec servomoteur.
7.1 Mise en route du système de dosage de gaz chlore
1. Fermer la vanne du prérégulateur de dosage.
2. Ouvrir la vanne d'arrêt de l'unité d'injection.
3. Ouvrir les vannes d'eau motrice.
4. Ouvrir l'alimentation d'eau motrice de l'hydro-éjecteur.
5. Ouvrir la vanne du conteneur de chlore.
6. Ouvrir doucement la vanne du prérégulateur de dosage à
Quantité d'extraction 7.2 Réglage du débit de dosage
[g/h]
Pour augmenter le débit de dosage, tourner doucement le bouton
de réglage dans le sens anti-horaire.
max. 500
max. 650
max. 5000
max. 10000
Pour réduire le débit de dosage, tourner doucement le bouton de
réglage dans le sens horaire.
7.3 Lecture du débit de dosage
On peut lire le débit de dosage au-dessus de la bille dans le verre
gradué.
l'aide du bouton de réglage (1), jusqu'à ce que la bille dans le
verre gradué indique le débit de gaz souhaité.
Aucun réglage n'est possible si le débit de dosage
est réglé via un contrôleur externe.
Nota
Consulter également la notice du contrôleur externe.
Lorsque vous avez atteint le débit de dosage maxi,
Précautions
ne pas tourner davantage le bouton de réglage
puisqu'il n'y a aucun blocage.
1

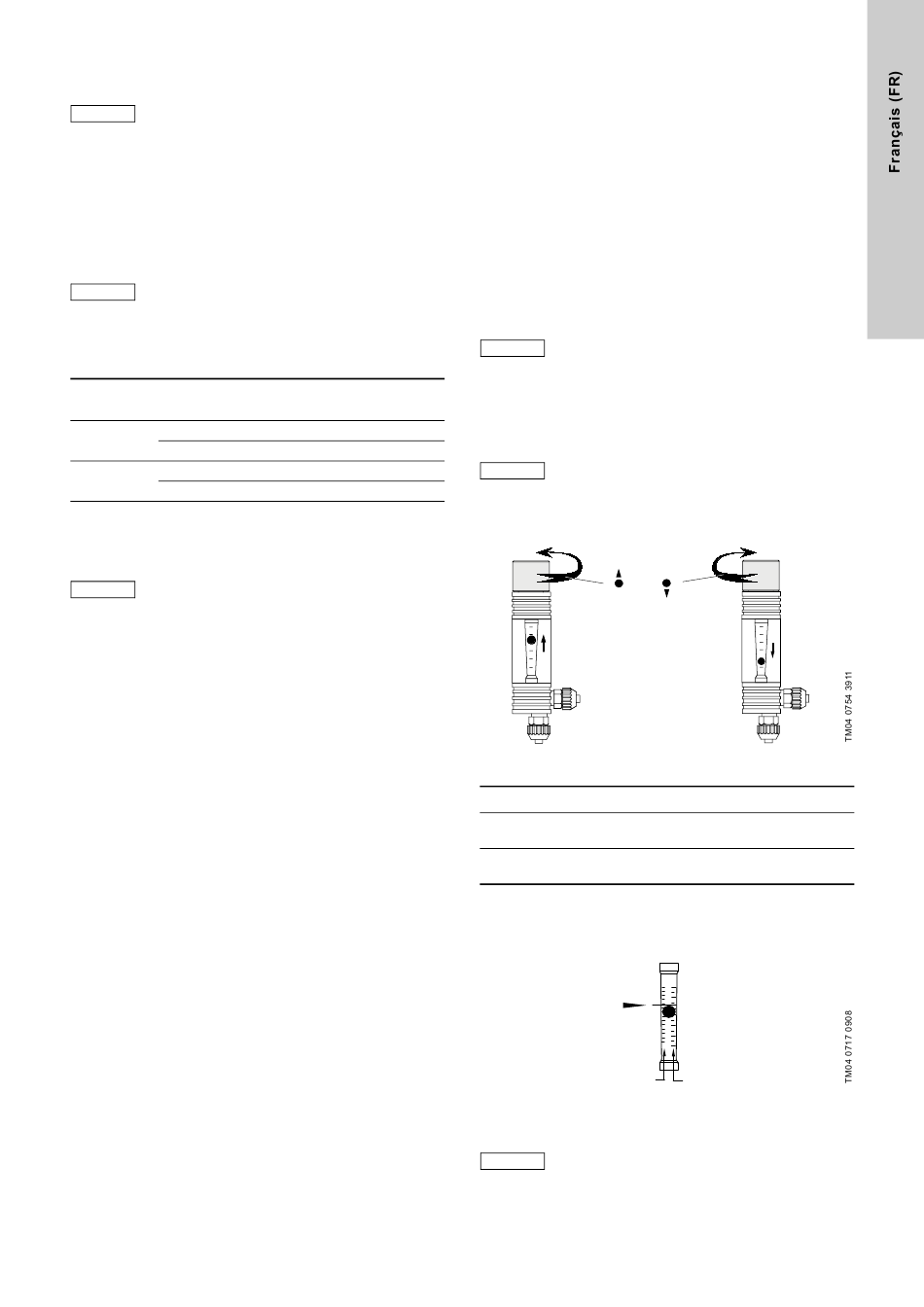

Fig. 24 Réglage du débit de dosage
Pos. Description
Tourner le bouton de réglage dans le sens anti-horaire
1
augmente le débit de dosage.
Tourner le bouton de réglage dans le sens horaire réduit
2
le débit de dosage.
lbs/day
Fig. 25 Lecture du débit de dosage
L'échelle du verre gradué est réglée sur une tempé-
rature de gaz de 20 °C.
Nota
En cas de températures extrêmement différentes, le
débit de dosage peut différer de la valeur indiquée.
2
g/h
