5.2 Dosierregler anschließen
Warnung
Vor dem Anschließen sicherstellen, dass die Chlor-
behälterventile geschlossen sind!
3

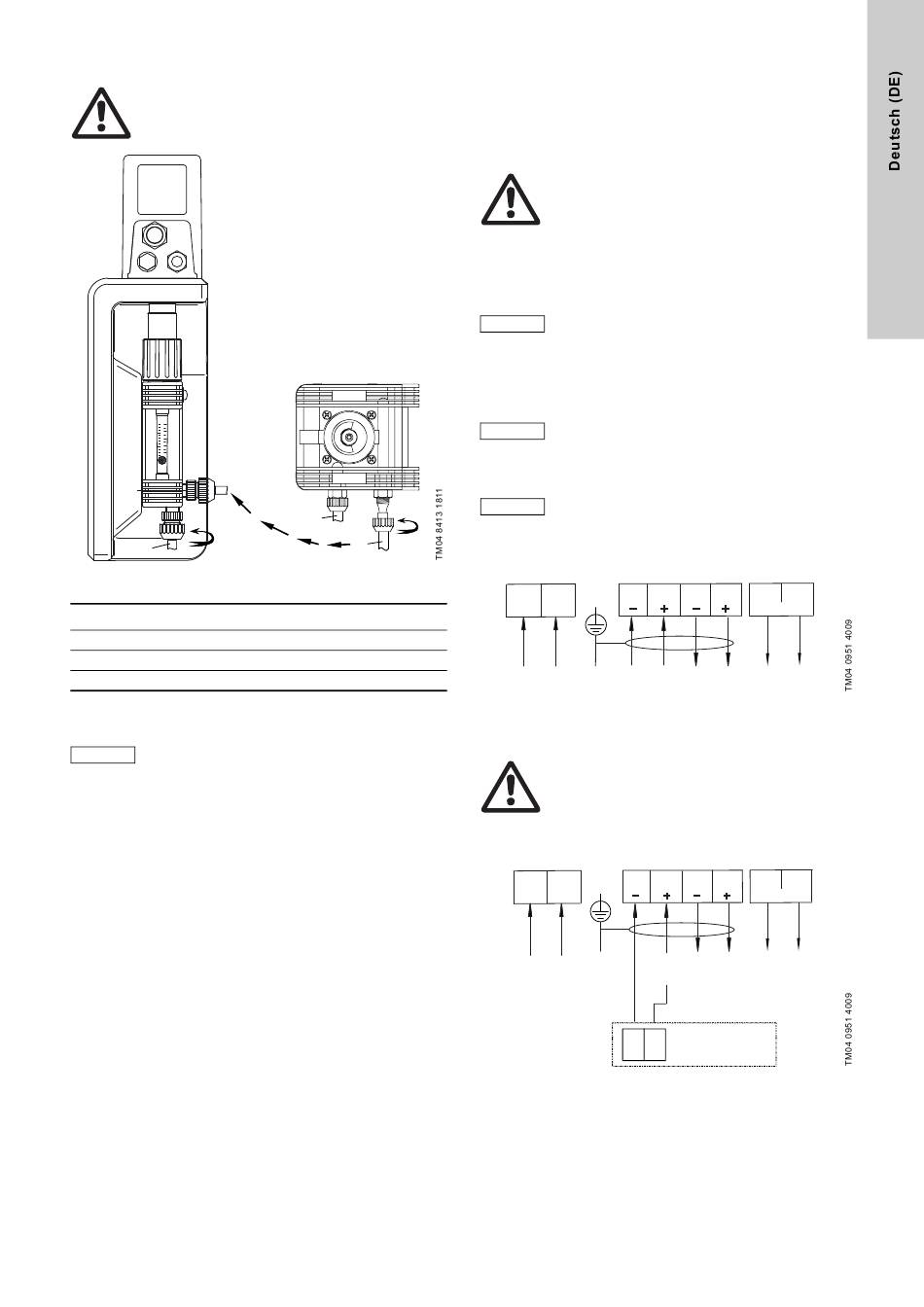

Abb. 14 Vakuumanschlüsse
Pos. Beschreibung
1 Vakuumleitung zum Dosierregler
2 Überdruckleitung
3 Vakuumleitung zum Injektor
Auswahl der Vakuumleitung siehe Kapitel
Überwurfmuttern der Vakuumanschlüsse von Hand
anziehen. Keine Werkzeuge benutzen! Gefahr von
Achtung
Beschädigungen!
Darauf achten, dass die Vakuumanschlüsse sauber
und trocken sind.
Der Dosierregler kann außerhalb des Chlorraums montiert wer-
den.
1. Dosierregler an die vom Vakuumregler kommende Leitung
anschließen (1).
2. Leitung (3) vom Dosierregler an den Injektor anschließen.
5.3 Externen Regler an Stellmotor mit
5.3.1 Warnungen und Hinweise für den elektrischen
VGA-111
2

5.3.2 Anschlussplan Stellmotor mit Analogsteuerung

1
5.1
5.3.3 Externen Regler Conex
Die Klemmen des Stellmotors gemäß Anschlussplan des Reglers
anschließen.
Analogsteuerung anschließen
Anschluss
Warnung
Vor dem Öffnen der Stellmotorhaube muss der
Stellmotor vom Netz getrennt sein.
Lokale Sicherheitsvorschriften beachten!
Nicht verwendete Kabelanschlüsse, Stecker und Ver-
schraubungen mit Blindkappen vor Feuchtigkeit
schützen.
Zur Sicherstellung der elektromagnetischen Verträg-
lichkeit müssen Signalleitungen abgeschirmt und in
einem anderen Kabelkanal als die Netzleitungen ver-
legt werden!
Achtung
Die Schirmung muss an die Schutzerdung (PE) oder
die Masse des anderen Geräts angeschlossen wer-
den!
Vor dem Anschließen des Netzkabels sicherstellen,
dass die Angabe der Netzspannung auf dem Typen-
Achtung
schild mit den örtlichen Gegebenheiten überein-
stimmt. Eine falsche Spannung kann den Stellmotor
schädigen!
Je nach Auswahl der optionalen Komponenten, Stell-
Hinweis motornetzste cker direkt ans Netz anschließen oder
über den Klemmenkasten.
51 52
L N
-
+
4(0) - 20 mA
L1 N PE
Abb. 15 Stellmotor mit Analogsteuerung
®
DIA-2Q anschließen
Warnung
Kapitel 5.3.1 Warnungen und Hinweise für den elekt-
rischen Anschluss beachten!
51 52
L N
-
+
L1 N 4(0) - 20 mA
PE
30 29
Abb. 16 Anschlussplan für Conex
54 56 57
55
-
+
max. 125 V
Störmeldung
54 56 57
55
-
+ max. 125 V
Störmeldung
Conex DIA-2Q
®
DIA-2Q
57
