6.2.4 Izdvajanje hlora
Nemojte potpuno isprazniti rezervoar za hlor.
Pažnja
Preostali pritisak od oko 2 bara mora da ostane u
rezervoaru iz sledećih razloga:
Preostali pritisak u rezervoaru će izbeci:
• prodor vlage, koja uzrokuje koroziju
• zagađenje gasnim hlorom, što u toku dužeg vremenskog
perioda dovodi do zapušenja ventila za smanjenje pritiska.
Izdvajanje gasnog hlora
Na 15 °C oko 1 % sadržaja rezervoara mođe da se
izdvoji po satu.
Pažnja
Kada je izdvajanje veće, postoji opasnost od
stvaranja leda na rezervoaru i cevima, što će dovesti
do kvara.
Tabela pokazuje maksimalnu količinu izdvajanja koja zavisi od
veličine korišćenog rezervoara.
Veličina rezervoara
Rezervoar
[kg]
50
Cilindar
65
500
Rezervoar
1000
U slučaju većih potreba za hlorom, nekoliko rezervoara za hlor
iste temperature moraju da se povežu na glavni vod.
6.2.5 Nakon izdvajanja hlora
Kako bi se sprečio prodor vlage prouzrokovane
Pažnja
korozijom, zatvorite priključke vodova neposredno
nakon izdvajanja hlora.
1. Ako se rezervoar isprazni, ventil rezervoara mora da se
zatvori, kako bi se sprečilo zagađivanje ili prodor vlage.
2. Odvojite rezervoar od sistema.
3. Postavite zaštitni navrtanj na ventil.
4. Postavite zaštitni poklopac.

7. Rad

Dozirni protok je podešan ventilom protoka dozirnog regulatora.
U verzijama sa opcionim servo-motorom dozirni protok može da
se podešava preko eksternog regulatora sa servo-motorom.

7.1 Pokretanje dozirnog sistema gasnog hlora

1. Zatvorite ventil protoka dozirnog regulatora.
2. Otvorite zatvoren ventil na jedinici ubrizgivača.
3. Otvorite pokretački vodeni ventil.
4. Otvorite pokretni ventil napajanja vodom na ubrizgivaču.
5. Otvorite ventil rezervoara za hlor.
6. Polako otvarajte ventil protoka dozirnog regulatora uz pomoć
Količina izdvajanja
[g/h] 7.2 Podešavanje dozirnog protoka
Da biste povećali dozirni protok, vrlo polako okrenite taster za
max. 500
podešavanje suprotno pravcu kazaljke na satu.
max. 650
max. 5000
max. 10000
Da biste smanjili dozirni protok, polako okrenite taster za
podešavanje u pravcu kazaljke na satu.
Poz. Opis
7.3 Očitavanje dozirnog protoka
Dozirni protok se očitava na vrhu kugle merne posude.
tastera za podešavanje (1), sve dok kugla mernog stakla ne
pokaže željeni protok gasa.
Ako se dozirni protok podešava preko eksternog
regulatora, nikakva podešavanja ne mogu da se
Savet
urade na dozirnom regulatoru.
Pogledajte i priručnik eksternog regulatora.
Ako je dostignut maksimalni dozirni protok, nemojte
Pažnja
dalje okretati tastar za podešavanje, jer neće biti
blokade.
1

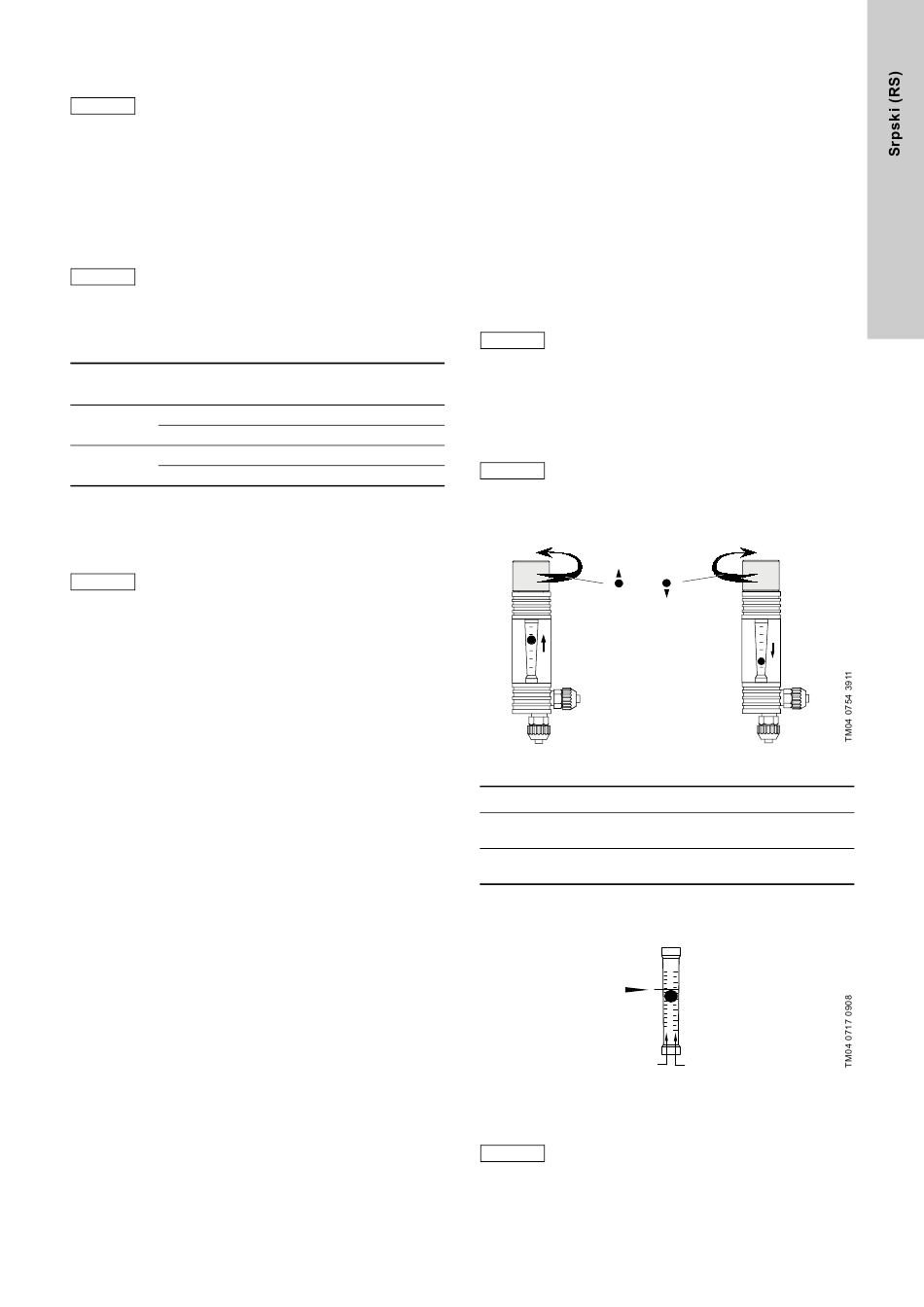

Slika 24 Podešavanje dozirnog protoka
Okretanje tastera za podešavanje suprotno kazaljki na
1
satu povećava dozirni protok.
Okretanje tastera za podešavanje u pravcu kazaljke na
2
satu smanjuje dozirni protok.
lbs/day
Slika 25 Očitavanje dozirnog protoka
Skala merne posude je podešena na temperaturu
gasa od 20 °C.
Savet
U slučaju ekstremno različitih temperatura dozirni
protok može da se razlikuje od vrednosti koja je
prikazana.
2
g/h
205
