5.3.4 Conectarea controlerului extern Conex
Avertizare
Vezi secțiunea 5.3.1 Avertizări și note pentru
conexiunea electrică
observații referitoare la conexiunea electrică.
1. Deșurubați șuruburile de la carcasa servomotorului și
îndepărtați-o.
2. Realizați conexiunile electrice conform diagramei din fig. 17.
– Conectați bornele 51 și 52 și, dacă e necesar, bornele 54 și
55, conform diagramei.
– Conectați bornele 56 și 57 conform cerințelor; tensiunea
maximă 125 V.
– Pentru tensiuni joase (prag/ valoare actuală linii semnal)
folosiți linii separate ecranate cu o secțiune transversală
2
minimă de 0,5 mm și o lungime maximă de 1000 m.
– Ecranul trebuie conectat pe o parte la borna de
împământare.
Avertizare
Cablajul intern al servomotorului nu trebuie modificat
niciodată.
3. Închideți carcasa din nou și strângeți șuruburile.
51
L N
P E
1 2 3 4 5 6

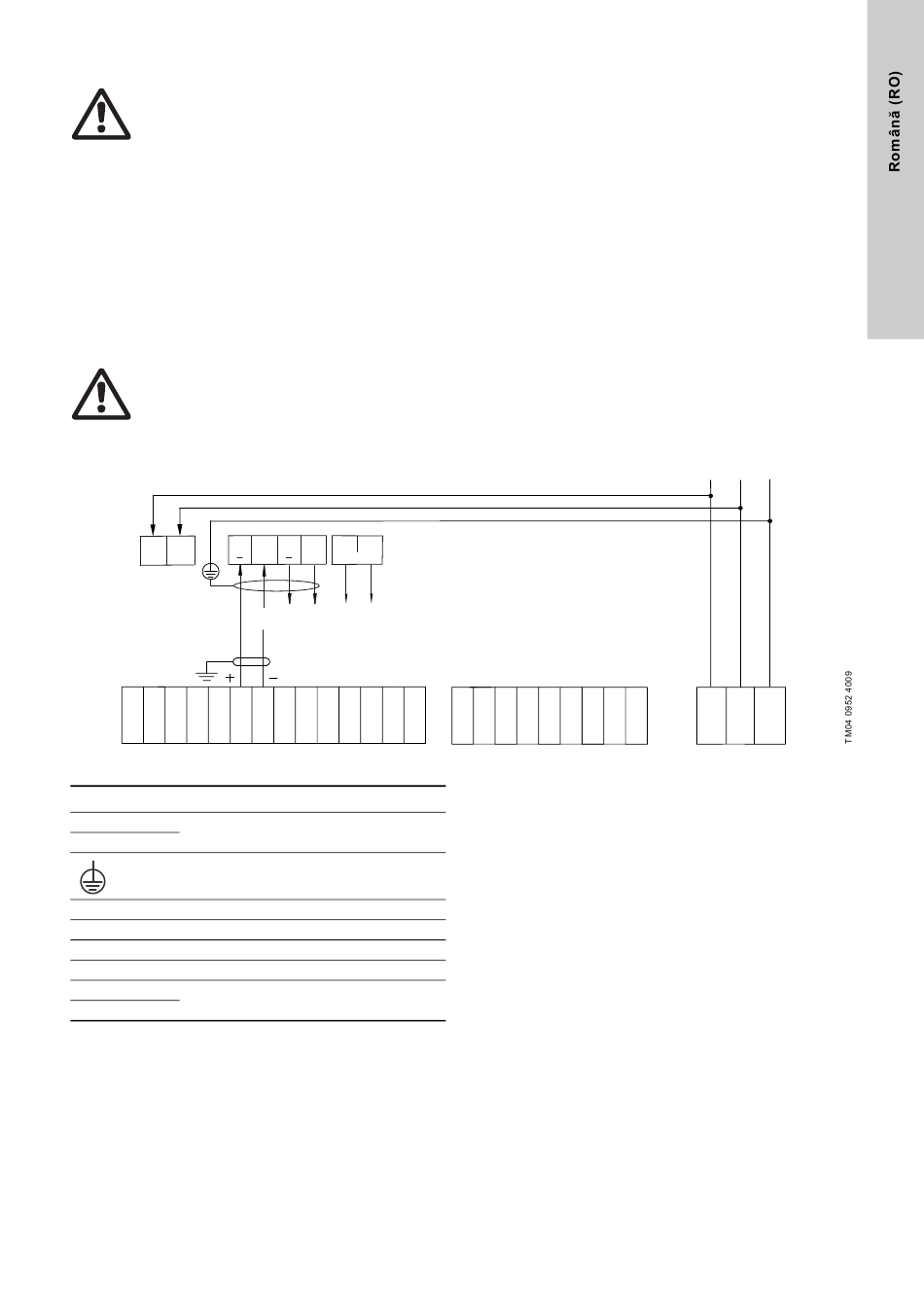

Fig. 17 Diagramă conexiune bornă Conex
Poz. Descriere
L Fază
Tensiunea de intrare
N Nul
PE (împământare)
51 Intrare semnal (-)
52 Intrare semnal (+)
54 Ieșire semnal (-)
55 Ieșire semnal (+)
56
Mesaj eroare colectiv
57
®
DIS-2Q
pentru avertismente și
52 54 55 56 57
+
+
max. 125 V
Mesaj de eroare
4(0) - 20 mA
Conex DIS-2Q
7 8 9 10 11 12 13 14
®
DIS-2Q
15 16 17 18 19 20 21 22 23
L1 N P E
24 25 26
