5.2 Conexión del regulador de dosificación
Advertencia
Antes de conectar el regulador de dosificación, ase-
gurarse de que las válvulas de todos los recipientes
de cloro están cerradas.
3

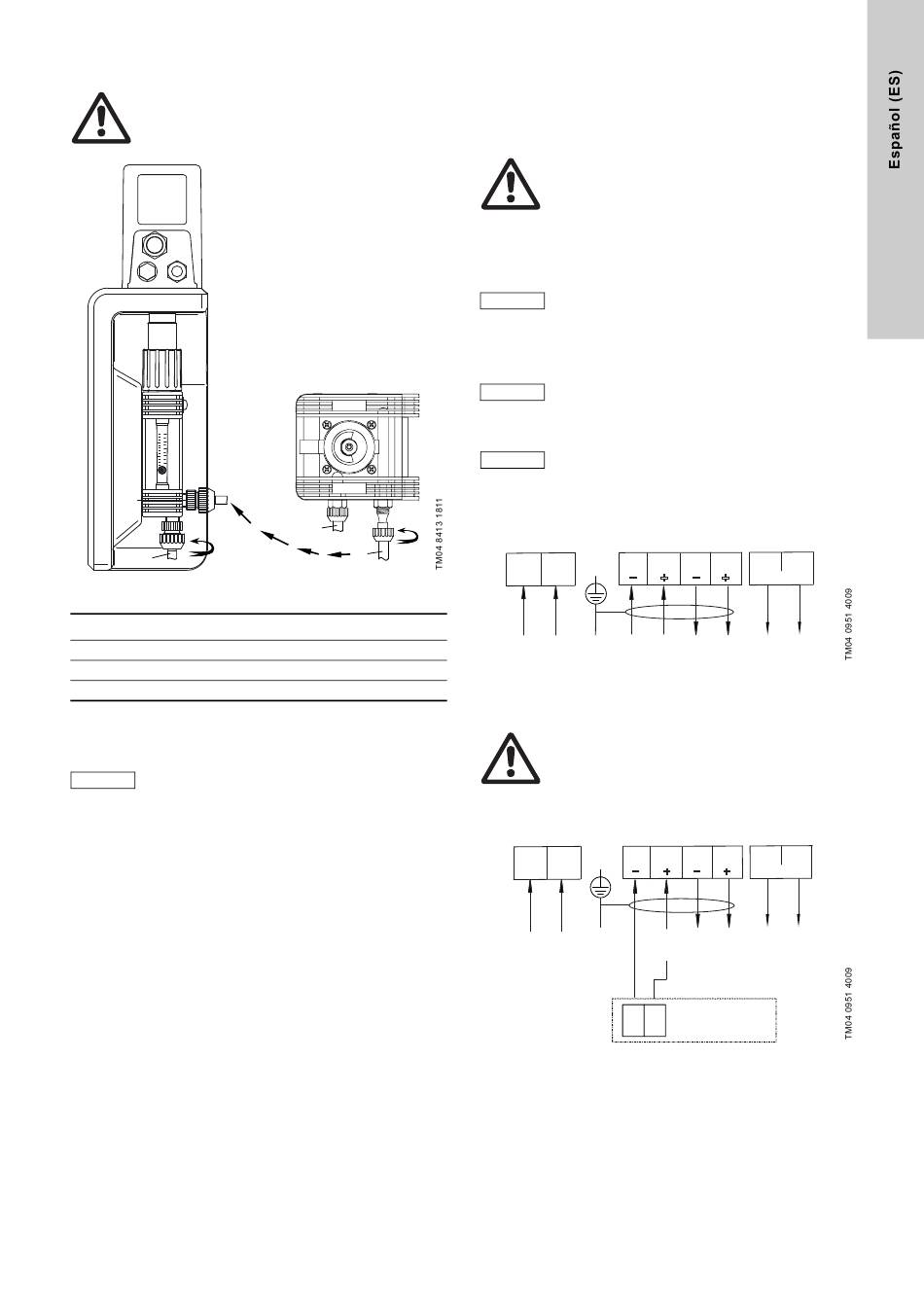

Fig. 14 Conexiones de vacío
Pos. Descripción
1 Tubería de vacío con el regulador de dosificación
2 Tubería de sobrepresión
3 Tubería de vacío con el inyector
Para conocer más detalles sobre las tuberías de
vacío, ver sección
vacío
Apretar las tuercas de unión de las conexiones de
Precaución
vacío solo manualmente. No utilizar herramientas.
¡Peligro de ocasionar desperfectos!
Asegurarse de que las conexiones de vacío están
limpias y secas.
El regulador de dosificación puede instalarse fuera de la sala
para cloro.
1. Conectar el regulador de dosificación a la línea del regulador
de vacío (1).
2. Conectar la línea (3) del regulador de dosificación, o del regu-
lador opcional de presión diferencial, al inyector.
VGA-111
2
1
5.1 Selección de las tuberías de
5.3 Conexión de un controlador externo con un
servomotor con control analógico
5.3.1 Advertencias y apuntes para la conexión eléctrica
Advertencia
Desconectar el servomotor de la red antes de
extraer la tapa.
Respete las normas locales de seguridad.
Proteger los aprietes, conexiones de cables y enchu-
fes que no se utilicen de la corrosión y de la hume-
dad con protecciones adecuadas.
Para garantizar la compatibilidad electromagnética
(EMC) las líneas de señal deben estar blindadas y
guiadas por diferentes canales de cables a los
Precaución
cables de la red.
El blindaje debe estar conectado a PE o a tierra por
el otro lado.
Antes de conectar el cable de red, comprobar si la
tensión de red indicada en la placa de denominación
Precaución
se corresponde con la tensión de red local. Una ten-
sión errónea puede dañar el servomotor.
Según los componentes opcionales que se hayan
Nota seleccionado, conectar el enchufe de red directa-
mente a la red o a través de una caja de conexión.
5.3.2 Diagrama de circuitos del servomotor con control
analógico
51
L N
-
L1 N PE 4(0) - 20 mA
Fig. 15 Servomotor con control analógico
5.3.3 Conexión del controlador externo Conex
Advertencia
Ver en la sección 5.3.1 Advertencias y apuntes para
la conexión eléctrica, las advertencias y notas para
la conexión eléctrica.
Conectar los bornes del servomotor según el diagrama de
conexión de bornes del controlador.
51
L N
-
L1 N
PE 4(0) - 20 mA
30 29
Fig. 16 Diagrama de conexión de terminales de
®
Conex DIA-2Q
56
52 54 55 57
-
+ +
max. 125 V
Mensaje de erro
®
DIA-2Q
54 56 57
52 55
-
+ + max. 125 V
Mensaje de error
Conex DIA-2Q
77
