6. Instalación
6.3 Medidas de instalación mínimas
Para garantizar suficiente espacio (p. ej.
cambio del cartucho) o espacio libre para
un posible desmontaje del producto, de-
ben observarse las medidas mínimas de
instalación.

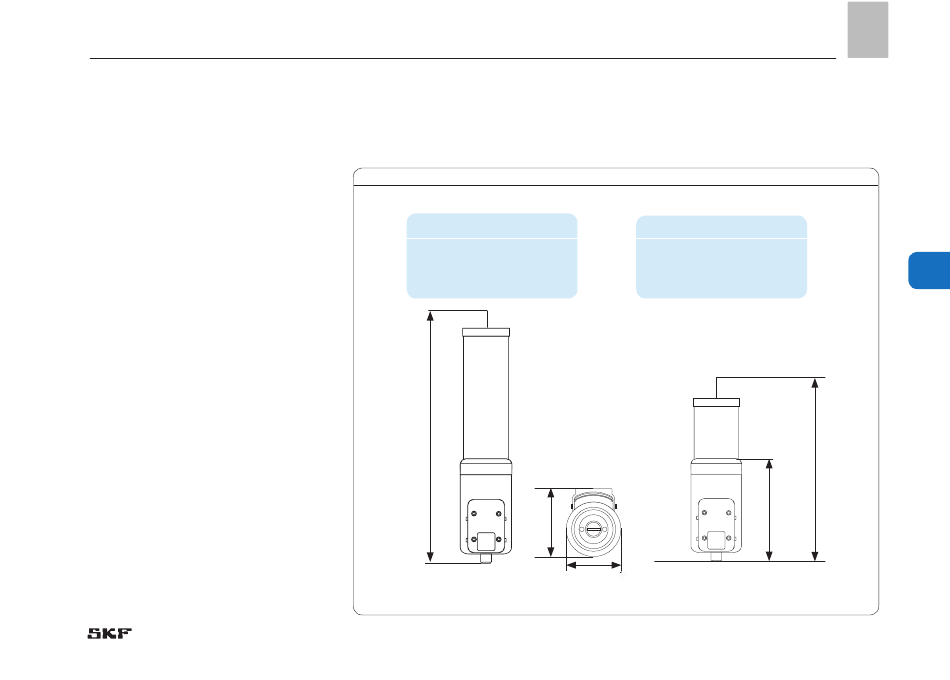

380 ml Medida de instalación mínima
A = anchura 90 mm
B = altura 400 mm
C = profundidad 110 mm
B
C
A
G1/4
Medidas de instalación mínimas Fig. 3
120 ml Medida de instalación mínima
A = anchura 90 mm
B = altura 300 mm
C = profundidad 110 mm
D
D = 172 mm altura de la unidad
de accionamiento
