4.2 Давление подачи в зависимости от длины трубопровода и температуры

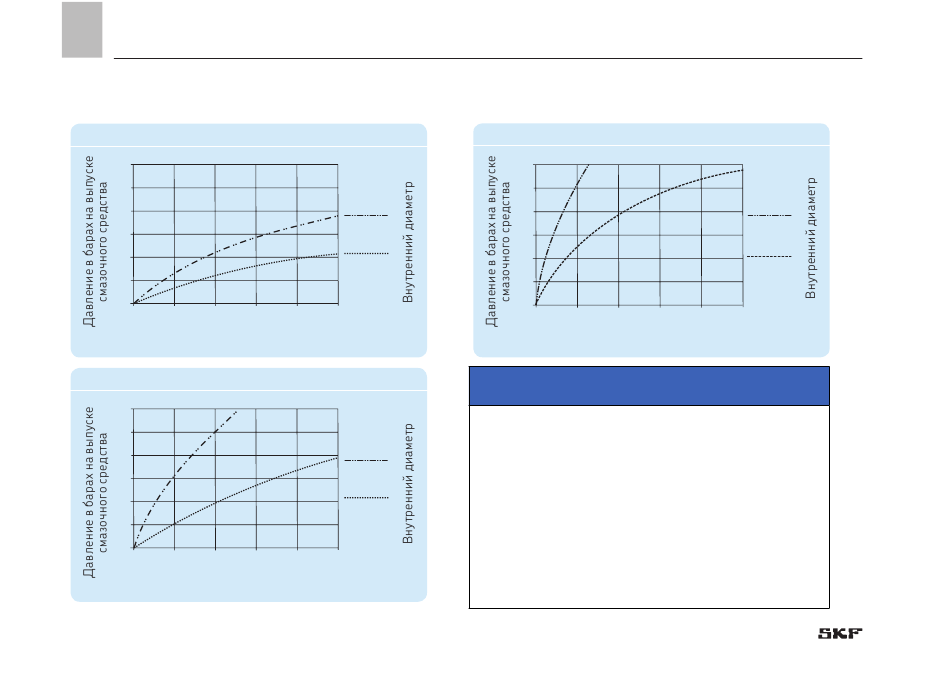

Диаграмма изменения давления + 20 °C
30
25
20
15
10
5
0
0 1 2
Длина смазочного трубопровода в метрах
Диаграмма изменения давления ± 0 °C
30
25
20
15
10
5
0
0 1 2
Длина смазочного трубопровода в метрах
20
Ø 4 мм
Ø 6 мм
3 4 5
Ø 4 мм
Ø 6 мм
3 4 5
Диаграмма изменения давления - 10 °C
30
25
20
15
10
5
0
0 1 2
Длина смазочного трубопровода в метрах
ВНИМАНИЕ
Указанные на диаграммах значения давления являются
средними значениями измерений при использовании пла-
стичных смазок SKF класса 2 NLGI. Эти значения считаются
эталонными. Дополнительно к отображаемой зависимости
между температурой/длиной трубопровода/номинальным
диаметром и полученным в результате давлением имеется
возможность того, что при низких температурах на основа-
нии плохого всасывания смазочного средства это приведет
к снижению величины подачи. Это необходимо учесть при
размещении установки. Максимальное давление подачи
TLMR не должно превышать 30 бар.
4. Технические данные
Ø 4 мм
Ø 6 мм
3 4 5
