6.4 Conexión eléctrica 12/24 VDC
ADVERTENCIA
Descarga eléctrica
La conexión eléctrica únicamente
deberá ser realizada por personal
especializado en sistemas eléctri-
cos, competente y autorizado. Han
de observarse las condiciones lo-
cales de conexión y las normativas
legales (p. ej. DIN, VDE).
Las conexiones eléctricas deben efectuarse
de tal manera que no se transmitan fuerzas
al producto (conexión libre de tensión).
Para detalles respeto a los datos caracterí-
sticos, véase capítulo 4 „Datos técnicos".
24

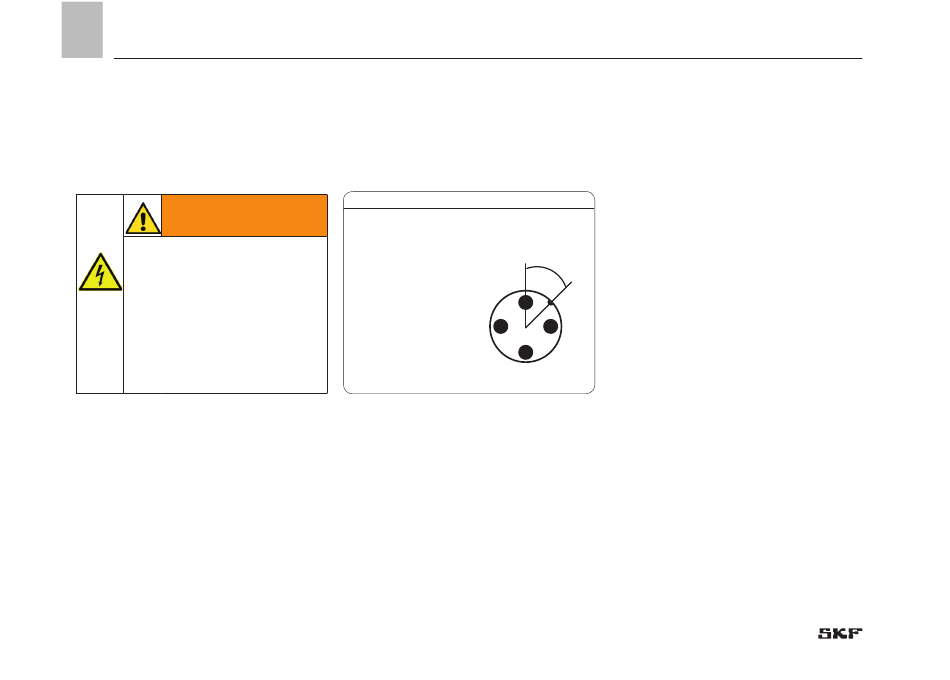

6.5 Conexión de clavijas del enchufe M-12
Enchufe M-12 codificado en A Fig. 4
PIN Descripción
1 = positivo
3 = negativo
3
4
Buje de conexión correspondiente, véase
capitulo 11.
6.6 Conexión de la línea de lubricación
La línea de lubricación debe ser conectada
de tal manera que no se transmitan fu-
erzas al producto (conexión libre de
tensión).
45 °
2
1
6. Instalación
